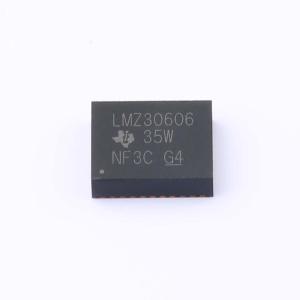

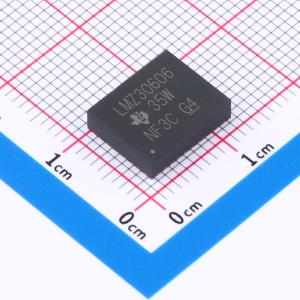

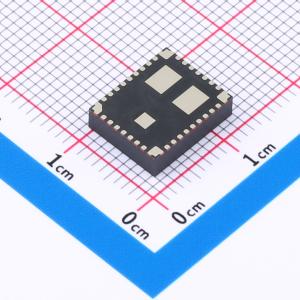

LMZ30606RKGR

采用QFN封装且具有2.95V - 6V输入的6A电源模块

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LMZ30606 采用 9x11x2.8mm QFN 封装的 2.95V 至 6V、6A 降压电源模块
品牌名称: TI(德州仪器)
商品型号: LMZ30606RKGR
商品编号: C2861534
商品封装: B1QFN-39(9x11)
包装方式: 编带
商品毛重: 1.05克(g)

商品参数

商品概述

LMZ30606 SIMPLE SWITCHER电源模块是一款易于使用的集成式电源解决方案，在一半高的QFN封装内组合了一个带有功率金属氧化物半导体场效应管(MOSFET)的6A直流/直流转换器、一个屏蔽电感器以及无源元件。此整体电源解决方案仅需3个外部组件，并省去了环路补偿和磁性元件选择过程。 9mm×11mm×2.8mm QFN封装能轻松焊接到印刷电路板上，并且可实现效率高于90%的紧凑型负载点设计以及结至环境的热阻抗仅为12°C/W的出色功率耗散。在环境温度为85°C且无气流的情况下，该器件可提供6A的满额输出电流。 LMZ30606提供了分离式负载点设计的灵活性和功能集，非常适合为高性能DSP和FPGA供电。先进的封装技术可提供一个与标准QFN贴装和测试技术兼容的耐用且可靠的电源解决方案。

商品特性

完整的集成式电源解决方案可实现小尺寸和扁平设计
9mm x 11mm x 2.8mm封装
与LMZ30602 & LMZ30604引脚兼容
效率高达96%
宽输出电压调节范围0.8V至3.6V，基准精度为±1%
可调开关频率（500kHz至2MHz）与外部时钟同步
可调慢速启动
输出电压排序/跟踪
电源正常输出
可编程欠压锁定(UVLO)
输出过流保护
过热保护
运行温度范围：-40°C至85°C
增强的散热性能：12°C/W
符合EN55022 B类辐射标准
集成屏蔽电感器
使用LMZ30606并借助WEBENCH电源设计器创建定制设计方案

应用领域

宽带和通信基础设施
自动化测试和医疗设备
紧凑型PCI/PCI快速接口/PXI快速接口
DSP和FPGA负载点应用
高密度分布式电源系统

优惠活动

9.7折

购买数量

(500个/圆盘，最小起订量 1 个)

个

起订量：1 个500个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	DC-DC电源模块
	功能类型	降压型
	输出通道数	1
	工作电压(Vin)	2.95V~6V
	输出电压精度	±1%
	输出电压(Vout)	800mV~3.6V
	输出电流(最大值)	6A
	转换效率	96%

	属性	参数值
	静态电流(Iq)	70uA
	开关频率	500kHz
	纹波噪声	10mVp-p
	特性	过流保护；过热保护
	长度	11mm
	宽度	9mm
	高度	2.8mm
	工作温度	-40℃~+85℃
