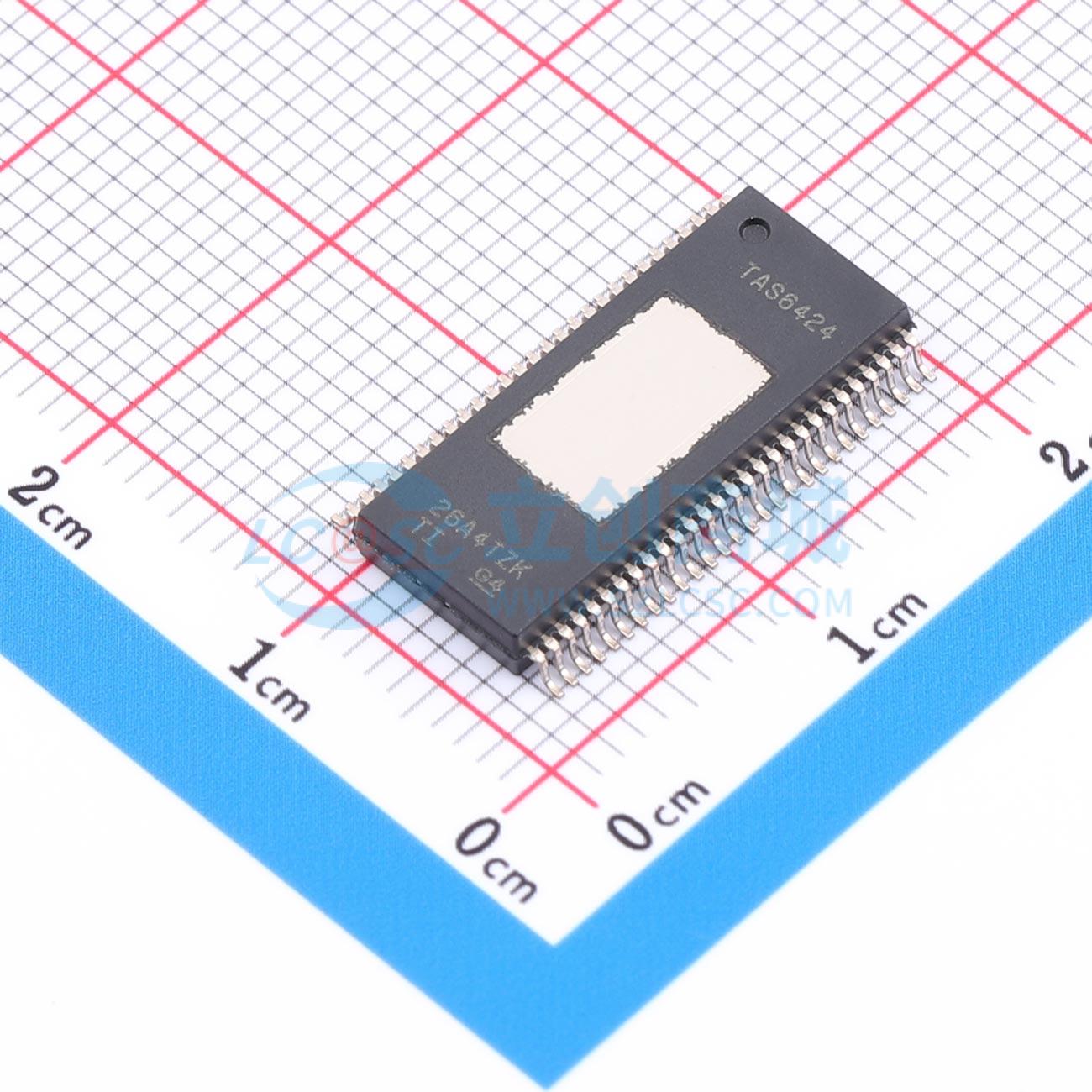

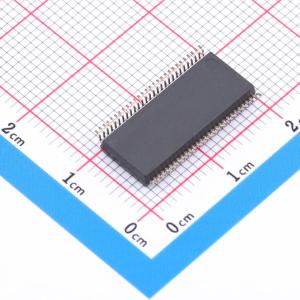

温馨提醒：图片仅供参考，商品以实物为准

TAS6424QDKQQ1

2-MHz数字输入4通道汽车D类音频放大器，具备负载突降保护和IC诊断功能

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: TI(德州仪器)
商品型号: TAS6424QDKQQ1
商品编号: C2861537
商品封装: HSSOP-56-EP-300mil
包装方式: 编带
商品毛重: 1.155克(g)

商品参数

商品概述

TAS6424-Q1是一款四通道数字输入D类音频放大器，采用2.1 MHz PWM开关频率，可在极小PCB尺寸下实现成本优化的解决方案，可在低至4.5 V的电压下全工作以应对启停事件，并可提供最高40 kHz音频带宽的出色音质。TAS6424-Q1 D类音频放大器设计用于汽车主机和外置放大器模块。该器件在14.4 V电源供电下，可提供四个通道，每个通道在10% THD+N下输出27 W至4 Ω负载、在10% THD+N下输出45 W至2 Ω负载；在25 V电源供电下，可在10% THD+N下输出75 W至4 Ω负载。D类拓扑结构相比传统线性放大器方案大幅提升效率。输出开关频率可设置在AM频段以上，从而消除AM频段干扰并减小输出滤波器尺寸和成本，也可设置在AM频段以下以优化效率。该器件采用外露散热垫朝上的56引脚HSSOP PowerPAD™封装。25 W四通道方案PCB面积为5.9 cm²。

商品特性

先进的负载诊断
无需输入时钟即可运行
带阻抗和相位响应的高音单元检测交流诊断
易于满足CISPR25-L5 EMC规范
符合汽车应用要求
支持4通道I²S或4/8通道TDM输入
输入采样率支持:44.1 kHz、48 kHz、96 kHz
输入格式支持:16位至32位I²S和TDM
四通道桥接负载(BTL)，可选并联桥接负载(PBTL)
输出开关频率最高可达2.1 MHz
25 V供电下，4 Ω负载10% THD可输出75 W
14.4 V供电下，2 Ω负载10% THD可输出45 W
25 V PBTL模式下，2 Ω负载10% THD可输出150 W
14.4 V供电4 Ω负载下，1 W输出时THD+N < 0.03%
输出噪声为42 μVrms
串扰为-90 dB
输出开路和短路负载检测
输出到电池或接地短路检测
线路输出检测最高可达6 kΩ
支持主机独立运行
可编程用于灵活的生产线测试
输出限流保护
输出短路保护
支持40 V抛负载
容忍接地开路和电源异常
直流偏移保护
过温保护
欠压和过压保护
电源电压范围4.5 V至26.4 V
支持I²C控制，提供4个地址选项
削波检测和热警告

应用领域

汽车主机
汽车外置放大器模块

	属性	参数值
	商品目录	音频功率放大器
	总谐波失真+噪声(THD+N)	0.02%
