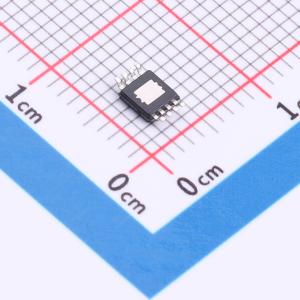

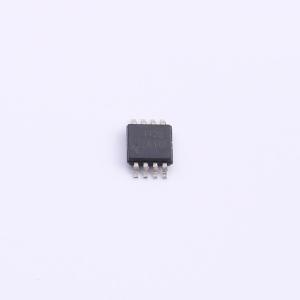

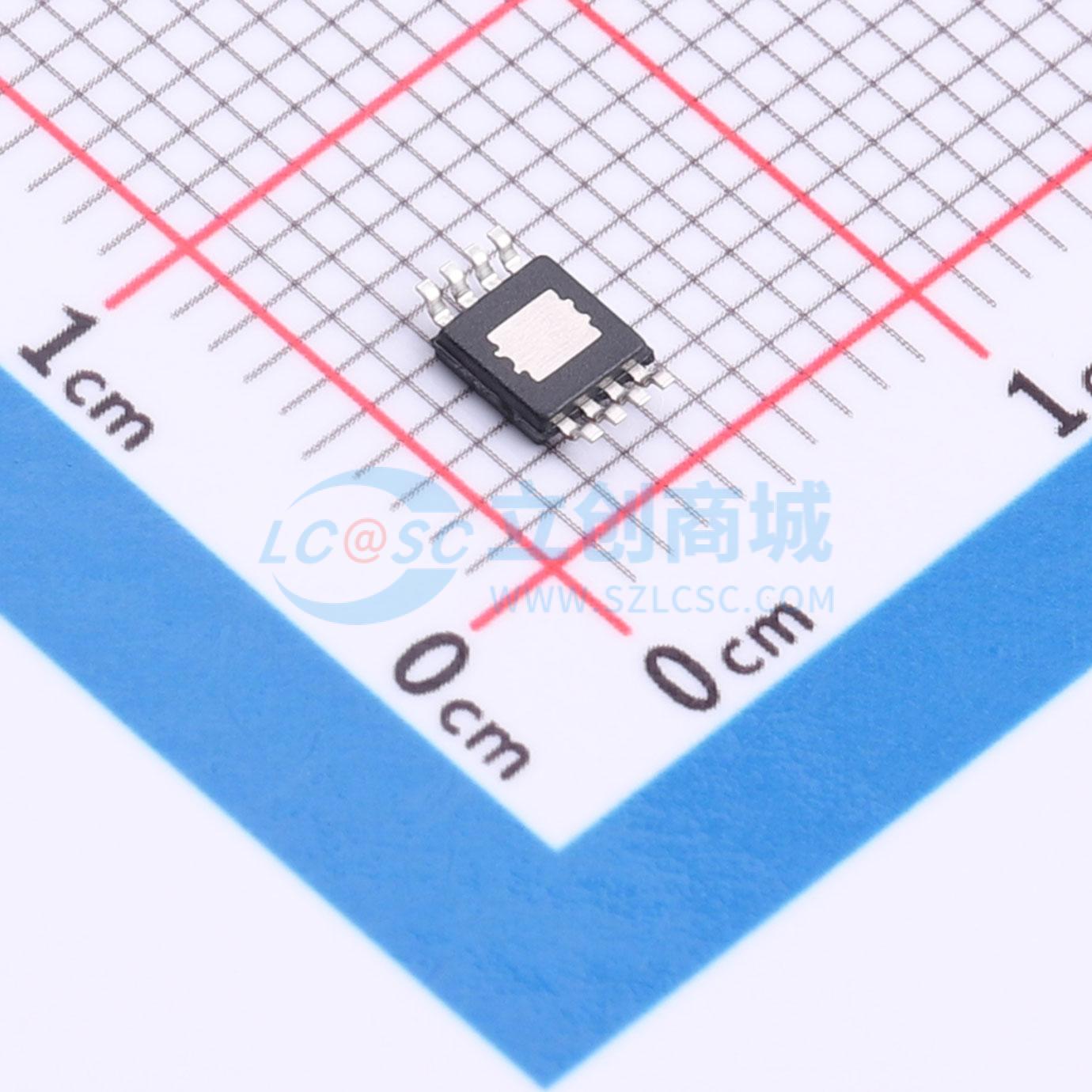

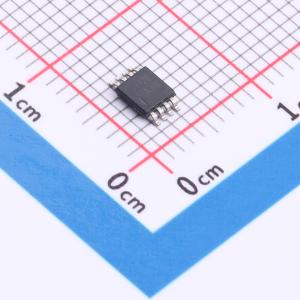

TPA751DGNR

700mW单声道AB类音频功率放大器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPA751 采用 BGA 封装的 700mW 单声道、模拟输入 AB 类音频放大器
品牌名称: TI(德州仪器)
商品型号: TPA751DGNR
商品编号: C2861904
商品封装: HVSSOP-8-EP
包装方式: 编带
商品毛重: 0.17克(g)

商品参数

参数完善中

商品概述

TPA751是一款桥接负载（BTL）音频功率放大器，专为需要内置扬声器的低压应用而开发。在3.3V电源下工作时，TPA751可在整个语音频段内，以低于0.6%的总谐波失真加噪声（THD+N），向BTL 8Ω负载提供250mW的连续功率。尽管该器件的特性测试范围可达20kHz，但其针对无线通信等窄带应用进行了优化。在大多数应用中，BTL配置无需在输出端使用外部耦合电容，这对于小型电池供电设备尤为重要。该器件具备关断模式，适用于对功耗敏感的应用，关断期间的电源电流仅为1.5nA。TPA751提供3.0x3.0mm MicroStar Junior（BGA）、8引脚SOIC表面贴装封装和表面贴装PowerPAD MSOP封装。

商品特性

针对3.3V和5V工作条件进行全面规格测试
宽电源兼容性：2.5V - 5.5V
217Hz时的电源抑制比：VDD = 5V时为 - 84dB；VDD = 3.3V时为 - 81dB
RL = 8Ω时的输出功率：VDD = 5V时为700mW；VDD = 3.3V时为±50mW
关断模式下的超低电源电流：1.5nA
热保护和短路保护
表面贴装封装：SOIC、PowerPAD MSOP、MicroStar Junior（BGA）
