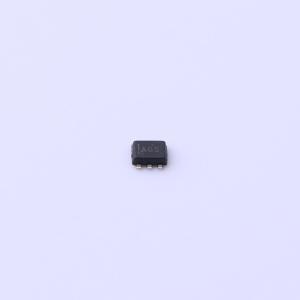

温馨提醒：图片仅供参考，商品以实物为准
SN74AHC1G32DRLR
单路二输入正或门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74AHC1G32 单通道、双输入、2V 至 5.5V、高速 (9ns) 或门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74AHC1G32DRLR
- 商品编号
- C2860462
- 商品封装
- SOT-5X3-5
- 包装方式
- 编带
- 商品毛重
- 0.014克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 或门 | |
| 门电路数量 | 1 | |
| 工作电压 | 2V~5.5V | |
| 静态电流(Iq) | 1uA | |
| 灌电流(IOL) | 8mA | |
| 拉电流(IOH) | 8mA | |
| 输入高电平(VIH) | 1.5V~3.85V | |
| 输入低电平(VIL) | 500mV~1.65V |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | 2.9V；1.9V；4.4V | |
| 输出低电平(VOL) | 440mV；100mV | |
| 系列 | 74AHC系列 | |
| 传播延迟(tpd) | 7.5ns@5V,50pF | |
| 工作温度 | -40℃~+85℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | 过压容忍输入 | |
| 输入类型 | 施密特触发器 | |
| 输出类型 | 推挽式 |
商品概述
SN74AHC1G32是一款单路2输入正或门，采用正逻辑，可实现布尔函数Y = A + B 或 Y = 非(A·B)运算，有多种封装可选，包含5引脚SOT-23、5引脚SC70、5引脚SOT封装。
商品特性
- 工作电压范围为2V~5.5V
- 5V条件下最大传输延迟tpd为6.5ns
- 低功耗，最大Icc为10μA
- 5V条件下输出驱动能力为±8mA
- 所有输入端均具备施密特触发作用，电路可耐受较慢的输入上升沿与下降沿
- 闩锁性能超过250mA，符合JESD 17标准
应用领域
- AV接收机
- 便携式音频底座
- 蓝光播放器与家庭影院设备
- MP3播放器与录音机
- 个人数字助理（PDAs）
- 电信与服务器交直流电源
- 单控制器
- 模拟、数字领域应用
- 客户端与企业级固态硬盘（SSDs）
- LCD、数字电视与高清电视（HDTVs）
- 企业平板电脑
- 视频分析服务器
- 无线耳机、键盘与鼠标
