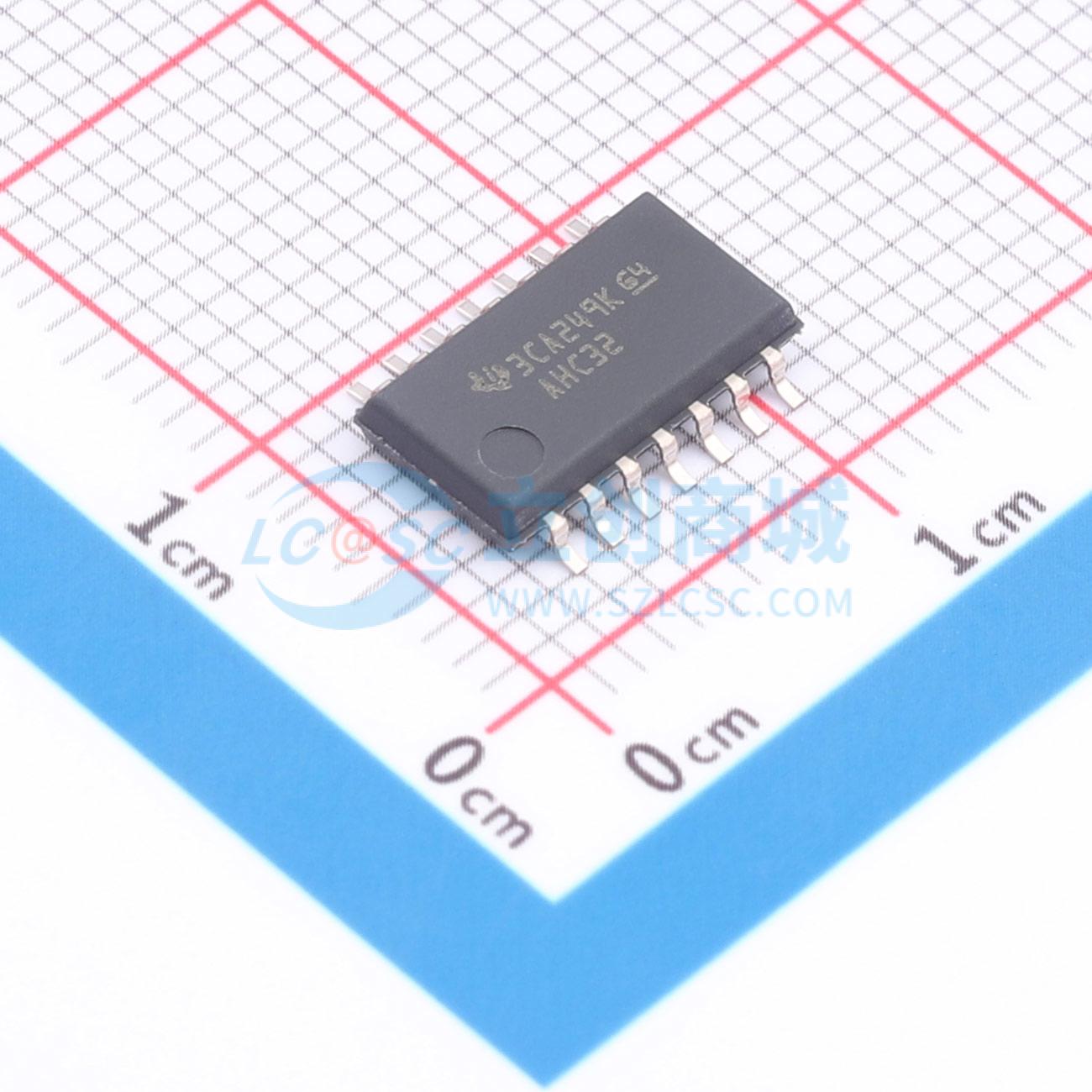

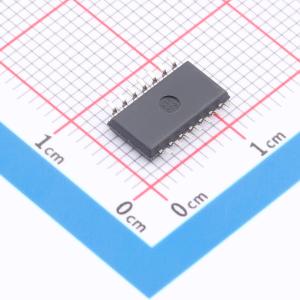

温馨提醒：图片仅供参考，商品以实物为准
SN74AHC32NSR
四通道2输入正或门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74AHC32 4 通道、双输入、2V 至 5.5V、高速 (9ns) 或门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74AHC32NSR
- 商品编号
- C2860540
- 商品封装
- SO-14-208mil
- 包装方式
- 编带
- 商品毛重
- 0.424克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 或门 | |
| 门电路数量 | 4 | |
| 工作电压 | 2V~5.5V | |
| 静态电流(Iq) | 10uA | |
| 灌电流(IOL) | 8mA | |
| 拉电流(IOH) | 8mA | |
| 输入高电平(VIH) | 2.1V；1.5V；3.85V | |
| 输入低电平(VIL) | 900mV；500mV；1.65V |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | 2.9V；4.4V；1.9V | |
| 输出低电平(VOL) | 500mV | |
| 系列 | 74AHC | |
| 传播延迟(tpd) | 8.5ns@5V,50pF；13ns@3.3V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | - | |
| 输入类型 | 标准CMOS | |
| 输出类型 | 推挽式 |
商品概述
SNx4AHC32是四路双输入正或门器件，以正逻辑执行布尔函数Y = 非(A×B)或Y = A+B
商品特性
- 工作电压范围为2V至5.5V VCC
- 低功耗，ICC最大值为10μA
- 5V时，输出驱动为±8mA
- 闩锁性能超过250mA，符合JESD 17规范
- 采用标准CMOS输入
- 采用平衡CMOS推挽式输出
- 带有钳位二极管结构
应用领域
- 启用或禁用数字信号，控制指示灯LED
- 实现通信模块和系统控制器之间的转换
