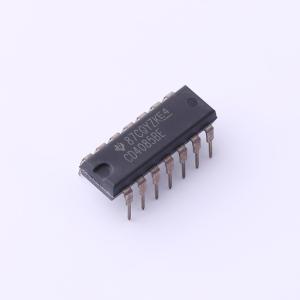

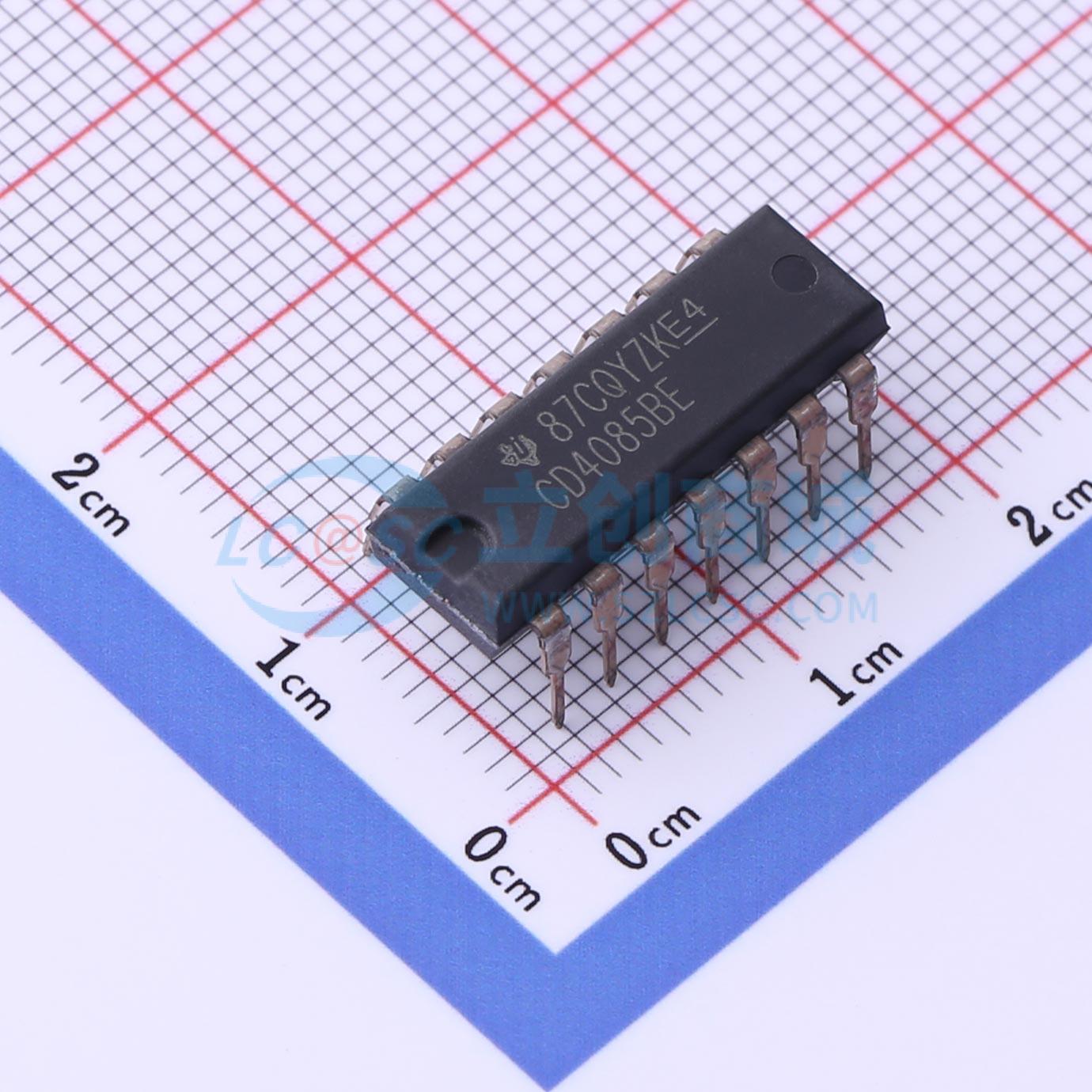

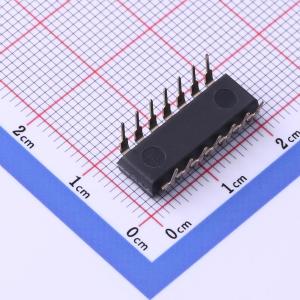

CD4085BE
CMOS 双 2 路 2 输入与或非门，高压类型
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- CD4085B CMOS 双路 2 宽度双输入与或非门
- 品牌名称
- TI(德州仪器)
- 商品型号
- CD4085BE
- 商品编号
- C2860658
- 商品封装
- PDIP-14
- 包装方式
- 管装
- 商品毛重
- 1.6克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与门；或门 | |
| 门电路数量 | 2 | |
| 工作电压 | 3V~18V | |
| 静态电流(Iq) | 20nA | |
| 灌电流(IOL) | 6.8mA | |
| 拉电流(IOH) | 6.8mA | |
| 输入高电平(VIH) | 7V；11V；3.5V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 1.5V；3V；4V | |
| 输出高电平(VOH) | 9.95V；4.95V；14.95V | |
| 输出低电平(VOL) | -；50mV；50mV | |
| 系列 | 4000B系列 | |
| 传播延迟(tpd) | 180ns@15V,50pF | |
| 工作温度 | -55℃~+125℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | - |
商品概述
CD4085为CMOS双2宽2输入与或非门高压产品，额定电压20V，包含一对与或非门，每个与或非门由两个2输入与门驱动一个3输入或非门，两个与或非门均配有独立禁止控制；CD4085B提供多种封装可选，包括14引脚密封双列直插陶瓷封装、14引脚双列直插塑料封装、14引脚小外形封装、14引脚薄型缩减小外形封装。
商品特性
- 中等速度运行，10V条件下典型参数为tPHL=90ns，tPLH=125ns
- 配有独立禁止控制
- 具备标准化对称输出特性
- 20V条件下对静态电流进行100测试
- 全封装温度范围下，18V时最大输入电流为1μA；18V、25℃条件下最大输入电流为100nA
- 全封装温度范围下噪声容限：VDD=5V时为1V，VDD=10V时为2V，VDD=15V时为5V
- 提供5V、10V、15V参数额定值
- 符合B系列CMOS器件描述的相关标准要求
- 直流电源电压范围VDD（相对于VSS端）为-0.5V~+20V
- 所有输入端输入电压范围为-0.5V~VDD+0.5V
- 任意单个输入端直流输入电流最大值为10mA
- 封装功耗：环境温度-55℃~+100℃时为500mW，环境温度+100℃~+125℃时按12mW/℃线性降额至200mW
- 所有封装类型全温度范围下，每个输出晶体管器件功耗为100mW
- 工作温度范围为-55℃~+125℃
- 存储温度范围为-65℃~+150℃
- 焊接时引线温度要求：距离壳体1.59±0.79mm处焊接最长10s，最高温度为+265℃
