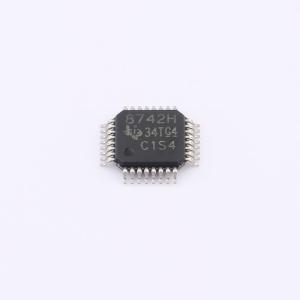

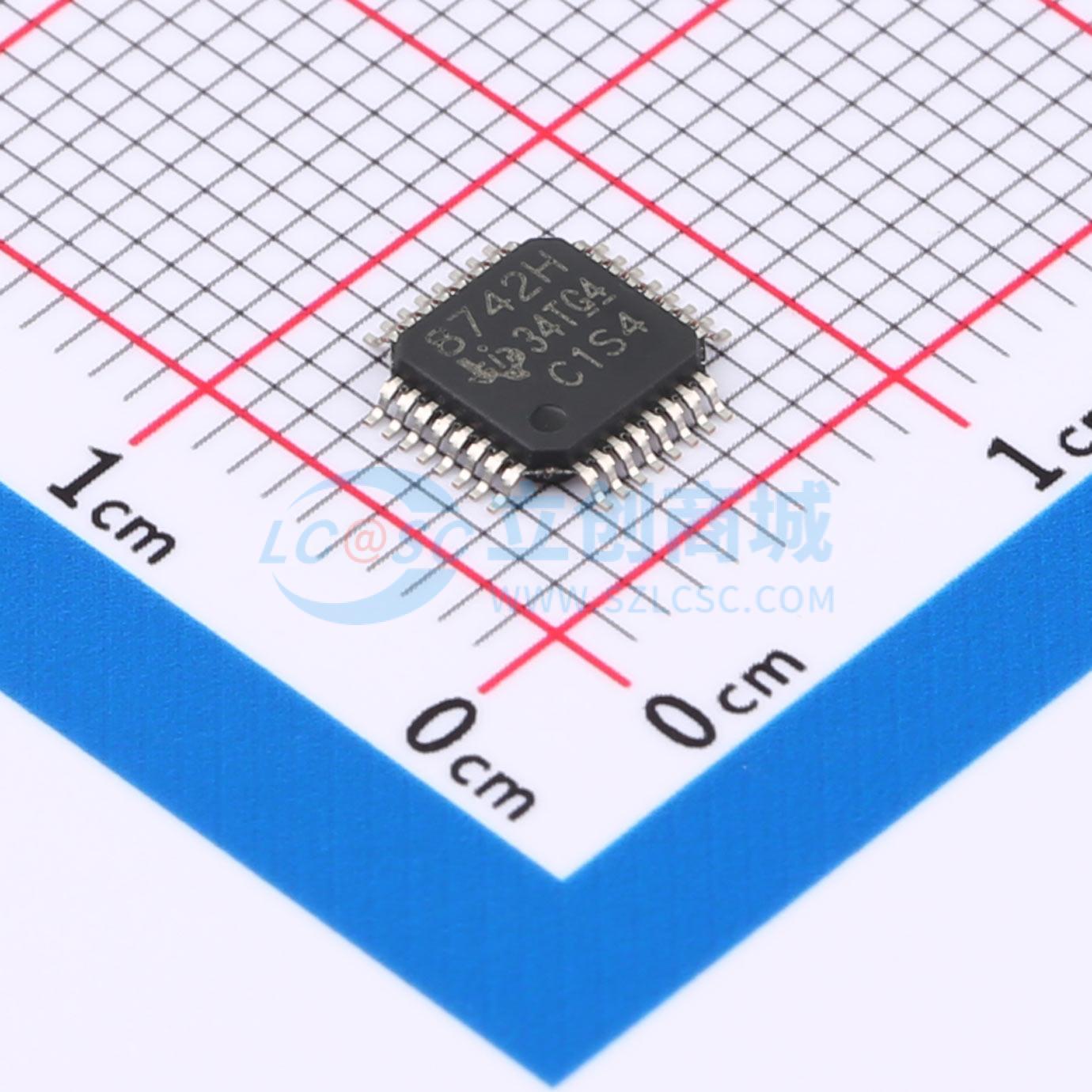

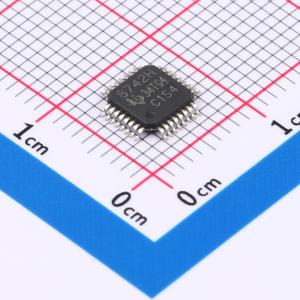

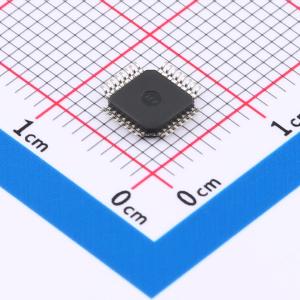

DAC8742HPBSR

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: DAC8742H 符合 HART®、FOUNDATION Fieldbus™ 和 PROFIBUS PA 标准且具有 UART/SPI 接口的调制解调器
品牌名称: TI(德州仪器)
商品型号: DAC8742HPBSR
商品编号: C2860673
商品封装: TQFP-32(5x5)
包装方式: 编带
商品毛重: 0.135克(g)

商品参数

商品概述

DAC8742H是一款HART、FOUNDATION现场总线和PROFIBUS PA兼容的低功耗调制解调器，适用于工业过程控制和工业自动化数据隔离。在HART模式下，DAC8742H集成所有必需电路，以作为一个半双工HART物理层调制解调器，在从配置或主配置中使用最少的外部过滤组件运行。在FOUNDATION现场总线模式下，DAC8742H集成所有必需电路，以作为兼容FOUNDATION现场总线的半双工H1控制器和MAU运行。在HART、FOUNDATION现场总线或PROFIBUS PA模式下，可通过UART接口或SPI接口接入的集成式FIFO传输来自微控制器的数据流。SPI接口包括一个支持菊链的SDO引脚、各种中断以及其他扩展特性。

商品特性

兼容HART的物理层调制解调器
1200/2200Hz HART FSK正弦波
TX信号振幅的寄存器编程控制（仅适用于DAC8741H / DAC8742H）
集成式RX解调器和带通滤波器，具有极少的外部组件
兼容FOUNDATION现场总线的H1控制器和介质连接单元(MAU)
基于曼彻斯特编码总线供电(MBP)的31.25 kbit/s通信
集成曼彻斯特编码器和解码器
与PROFIBUS PA兼容
低静态电流：最大值180uA，典型工业工作温度范围（-40°C至85°C）
集成1.5V电压基准
灵活的时钟选项：内部振荡器、外部晶体振荡器、外部CMOS时钟、数字接口
DAC8742H：UART和SPI
可靠性：CRC位错校验、看门狗计时器
宽工作温度范围：-55°C至125°C
5mm x 5mm TQFP封装

应用领域

工业过程控制和自动化
PLC或DCS I/O模块
现场和传感器发送器

优惠活动

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	商品目录	数模转换芯片DAC
	分辨率	-
	通道数	-
	接口类型	SPI；UART
	工作电压	2.7V~5.5V
	稳定时间	-

	属性	参数值
	输出类型	-
	积分非线性	-
	工作温度	-55℃~+125℃
	基准电压源	内置
	数据速率	31.25kHz
	静态电流	180uA
