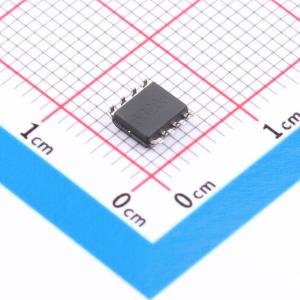

TLV2762IDR
TLV2762IDR
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TLV2762 双通道 3.6V 500kHz RRIO 运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TLV2762IDR
- 商品编号
- C2860691
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.175克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 双路 | |
| 最大电源宽度(Vdd-Vss) | 3.6V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBP) | 500kHz | |
| 输入失调电压(Vos) | 550uV | |
| 输入失调电压温漂(Vos TC) | 6uV/℃ | |
| 压摆率(SR) | 200V/ms | |
| 输入偏置电流(Ib) | 3pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 15pA | |
| 噪声密度(eN) | 95nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 70dB | |
| 静态电流(Iq) | 20uA | |
| 输出电流 | 10.2mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源 | 1.8V~3.6V | |
| 双电源(Vee~Vcc) | -1.8V~-800mV；800mV~1.8V |
商品概述
TLV276x单电源运算放大器仅消耗20 μA电流，即可提供500 kHz带宽，能在工业温度范围内低至1.8 V的电压下工作。最大推荐电源电压为3.6 V，这使得该器件可由两节AA或AAA电池（±1.8 V电源低至±0.9 V）供电。该器件已在1.8 V（两节AA(A)电池的使用寿命末期）和2.4 V（两节镍镉/镍氢电池的标称电压）下进行了特性测试。TLV276x具备轨到轨输入和输出能力，这在1.8 V电压下是必需的。低电源电流与极低的输入偏置电流相结合，使其能够与兆欧级电阻配合使用。仅10 nA的低关断电流使这些器件非常适合需要电池长时间工作的低频测量应用。
商品特性
- 低电源电压：1.8 V至3.6 V
- 极低电源电流：20 μA（每通道）
- 超低功耗关断模式：IDD(SHDN) = 10 nA/通道
- CMOS轨到轨输入/输出
- 输入共模电压范围：-0.2 V至VDD + 0.2 V
- 输入失调电压：550 μV
- 宽带宽：500 kHz
- 压摆率：0.20 V/μs
- 规定温度范围：0℃至70℃（商业级）；-40℃至85℃（工业级）
- 超小型封装：5或6引脚SOT - 23（TLV2760/1）；8或10引脚MSOP（TLV2762/3）
