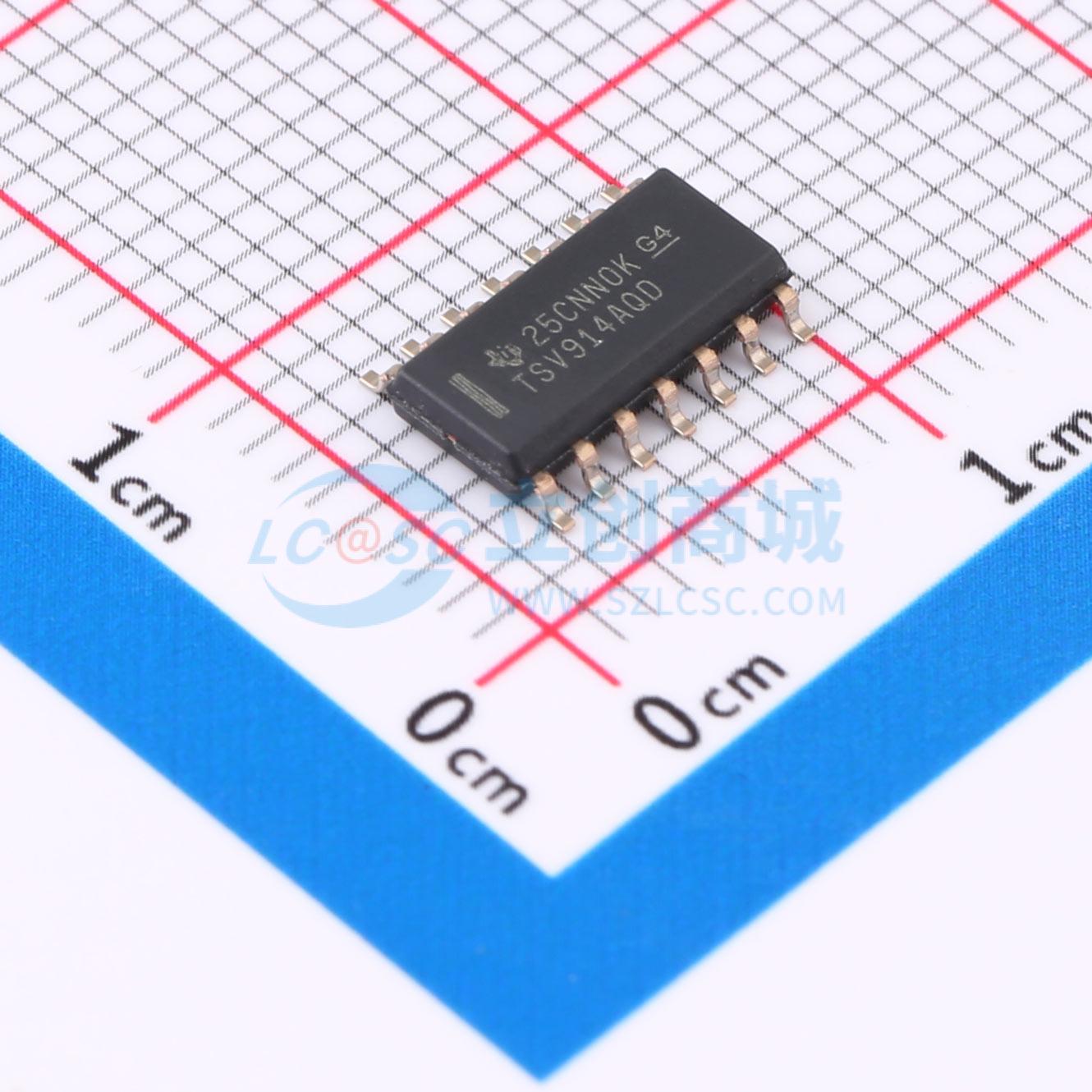

温馨提醒：图片仅供参考，商品以实物为准
TSV914AQDRQ1
汽车轨到轨输入/输出、8MHz运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 轨至轨输入和输出低噪声：1kHz 时为 18nV/√Hz，低功耗：550μA（典型值），高增益带宽：8MHz，工作电源电压范围是 2.5V 至 5.5V，低输入偏置电流：1pA（典型值），低输入失调电压：1.5mV（最大值），低失调电压漂移：±0.5μV/°C（典型值），ESD 内部保护：±4kV 人体放电模型 (HBM)，工作温度范围：-40°C 至 125°C。
- 品牌名称
- TI(德州仪器)
- 商品型号
- TSV914AQDRQ1
- 商品编号
- C2860995
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 0.165克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 四路 | |
| 最大电源宽度(Vdd-Vss) | 5.5V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBP) | 8MHz | |
| 输入失调电压(Vos) | 1.5mV | |
| 输入失调电压温漂(Vos TC) | 500nV/℃ | |
| 压摆率(SR) | 4.5V/us | |
| 输入偏置电流(Ib) | 1pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 5pA | |
| 噪声密度(eN) | 18nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 103dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 550uA | |
| 输出电流 | 50mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 2.5V~5.5V |
商品概述
轨至轨输入和输出低噪声：1kHz 时为 18nV/√Hz，低功耗：550μA（典型值），高增益带宽：8MHz，工作电源电压范围是 2.5V 至 5.5V，低输入偏置电流：1pA（典型值），低输入失调电压：1.5mV（最大值），低失调电压漂移：±0.5μV/°C（典型值），ESD 内部保护：±4kV 人体放电模型 (HBM)，工作温度范围：-40°C 至 125°C。
商品特性
- 轨至轨输入和输出
- 低噪声：1kHz 时为 18nV/√Hz
- 低功耗：550μA（典型值）
- 高增益带宽：8MHz
- 工作电源电压范围是 2.5V 至 5.5V
- 低输入偏置电流：1pA（典型值）
- 低输入失调电压：1.5mV（最大值）
- 低失调电压漂移：±0.5μV/°C（典型值）
- ESD 内部保护：±4kV 人体放电模型 (HBM)
- 工作温度范围：-40°C 至 125°C
- 单位增益稳定
- 超低输入偏置电流
- 集成 RFI - EMI 抑制滤波器
- 在过驱条件下不会出现反相
- 具有高静电放电 (ESD) 保护（4kV HBM）
应用领域
- 针对 AEC - Q100 1 级应用进行了优化
- 信息娱乐系统与仪表组
- 被动安全
- 车身电子装置和照明
- 混合动力汽车/电动汽车逆变器和电机控制
- 车载充电器 (OBC) 和无线充电器
- 动力总成电流传感器
- 高级驾驶辅助系统 (ADAS)
- 单电源、低侧、单向电流感应电路
- 低侧电机控制
