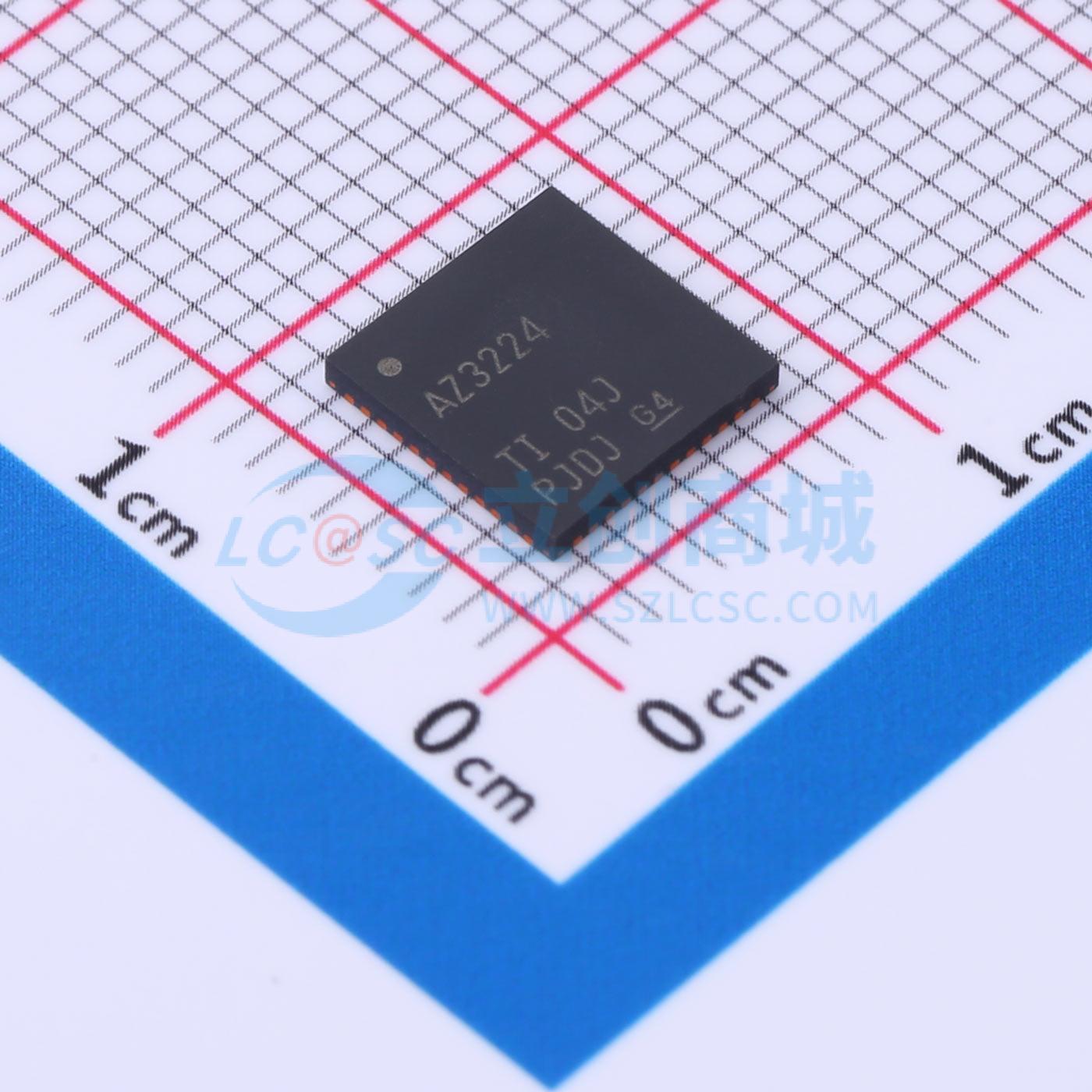

温馨提醒：图片仅供参考，商品以实物为准

ADC3224IRGZR

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 双通道、12位、25MSPS至125MSPS模数转换器（ADC）系列。此类器件专门设计用于支持具有宽动态范围需求且要求苛刻的高输入频率信号。
品牌名称: TI(德州仪器)
商品型号: ADC3224IRGZR
商品编号: C2861015
商品封装: VQFN-48-EP(7x7)
包装方式: 编带
商品毛重: 8.5克(g)

商品参数

商品概述

ADC322x 属于高线性度、超低功耗、双通道、12 位、25MSPS 至 125MSPS 模数转换器 (ADC) 系列。此类器件专门设计用于支持具有宽动态范围需求且要求苛刻的高输入频率信号。当 SYSREF 输入实现整个系统同步时，时钟输入分频器将给予系统时钟架构设计更高的灵活性。ADC322x 系列支持串行低压差分信号(LVDS)，从而减少接口线路的数量，实现高系统集成度。串行 LVDS 接口为双线制，每种 ADC 数据采用串行形式并通过两个 LVDS 对输出。此外，还提供单线制串行 LVDS 接口。内部锁相环 (PLL) 会将传入的 ADC 采样时钟加倍，以获得串行输出各通道的 12 位输出数据时所使用的位时钟。除了串行数据流之外，数据帧和位时钟也作为 LVDS 输出进行传送。

商品特性

双通道
12 位分辨率
单电源：1.8V
串行 LVDS 接口 (SLVDS)
支持 1 分频、2 分频和 4 分频的灵活输入时钟缓冲器
fIN = 70MHz 时，SNR = 70.2dBFS，SFDR = 87dBc
超低功耗：125MSPS 时为每通道 116mW
通道隔离：105dB
内部抖动和斩波
支持多芯片同步
与 14 位版本之间具有引脚到引脚兼容性
封装：VQFN - 48 (7mm × 7mm)

应用领域

多载波多模式蜂窝基站
电机控制反馈
网络和矢量分析器
通信测试设备
无损检测
微波接收器
软件定义的无线电 (SDR)
正交和多样性无线电接收器
手持式无线电和仪表

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	12位
	采样率	125MHz
	通道数	2

	属性	参数值
	工作电压	1.7V~1.9V
	接口类型	串行
	差分输入	-
	工作温度	-40℃~+85℃
