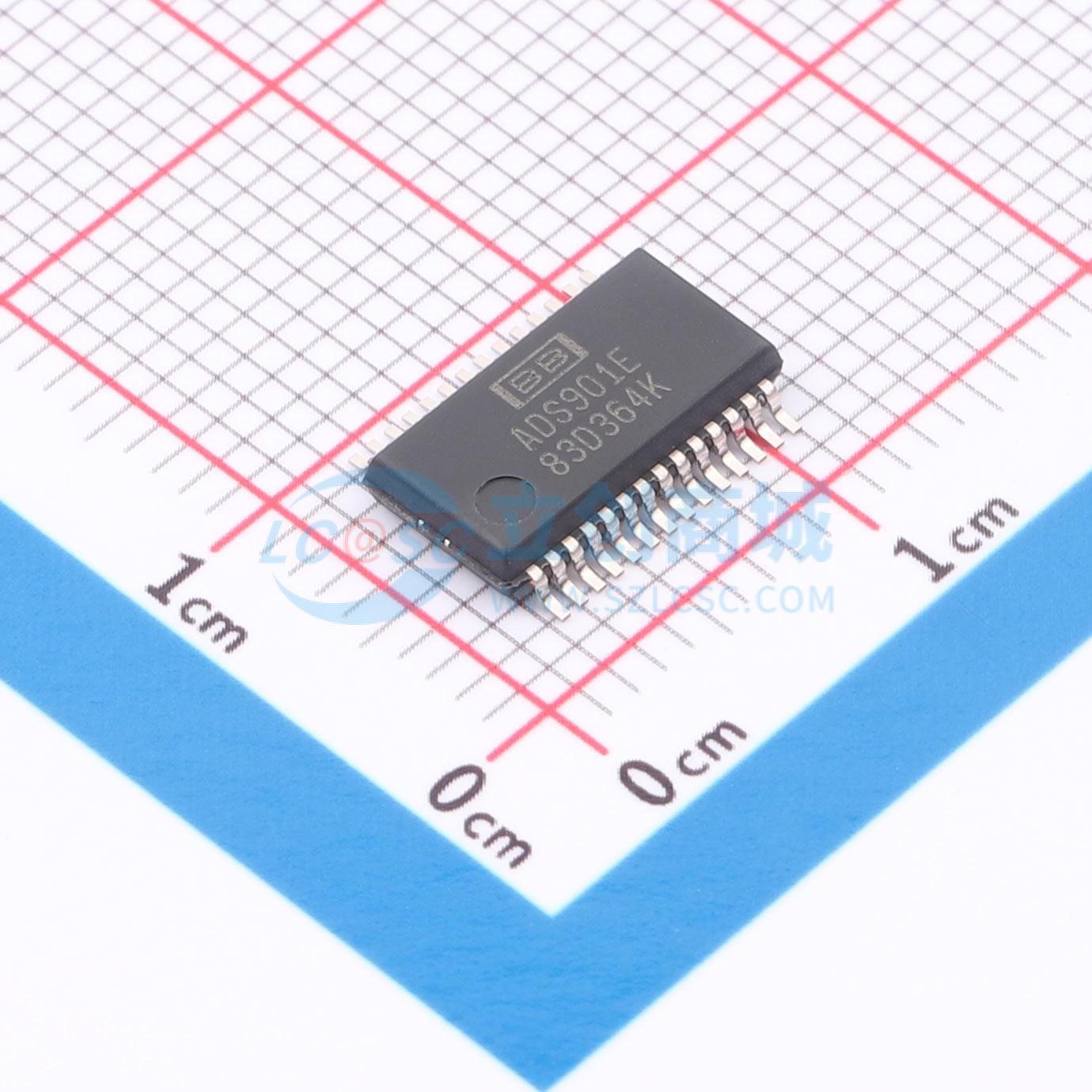

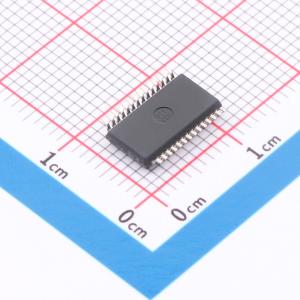

ADS901E

高速流水线式模数转换器，具备数字误差校正技术，适用于电信、视频和测试仪器应用

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: ADS901 10 位、20MSPS 模数转换器 (ADC)
品牌名称: TI(德州仪器)
商品型号: ADS901E
商品编号: C2861261
商品封装: SSOP-28-208mil
包装方式: 管装
商品毛重: 0.792857克(g)

商品参数

商品概述

ADS901是一款高速流水线型模数转换器，采用+3V电源供电。该完整转换器包含一个宽带跟踪/保持电路和一个10位量化器。满量程输入范围由外部参考设置。ADS901采用数字误差校正技术，可为要求严苛的成像应用提供出色的微分线性度。其低失真和高信噪比为电信、视频和测试仪器应用提供了所需的额外余量。ADS901采用SSOP-28封装。ADS901是一款采用流水线架构的高速采样模数转换器，全差分拓扑和数字误差校正可保证10位分辨率。跟踪/保持电路可将单端输入信号转换为全差分信号供量化器使用。流水线型量化器架构包含9级，每级包含一个2位量化器和一个2位数模转换器。每个量化器的输出输入到自身延迟线，与后续量化器级生成的数据时间对齐，对齐后的数据输入数字误差校正电路，可基于冗余位信息调整输出数据。

商品特性

低功耗:+3V时功耗为48mW
电源范围:+2.7V至+3.7V
可通过外部参考调整满量程范围
无失码
宽带跟踪/保持:350MHz
支持掉电，掉电功耗15mW
采用SSOP-28封装

应用领域

电池供电设备
摄录一体机
数码相机
电脑扫描仪
通信

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率(位)	10
	采样率	20MHz
	通道数	1
	工作电压	2.7V~3.7V
	接口类型	并口
	积分非线性	3.5LSB
	工作温度	-40℃~+85℃

	属性	参数值
	信噪比	53dB
	时钟/振荡器	外置
	基准电压源	外置
	可变增益	不支持
	ADC架构	Pipeline
	功能特性	双极性输入
	微分非线性	0.8LSB；0.9LSB
