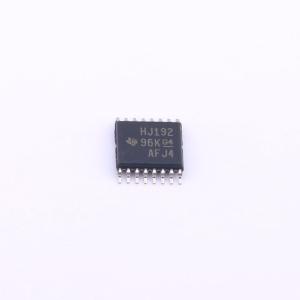

CD74HC192PWR
高速CMOS逻辑可预设同步4位上下计数器
- 描述
- CD74HC192 具有异步复位功能的高速 CMOS 逻辑可预置同步 BCD 十进制加/减计数器
- 品牌名称
- TI(德州仪器)
- 商品型号
- CD74HC192PWR
- 商品编号
- C2861276
- 商品封装
- TSSOP-16
- 包装方式
- 编带
- 商品毛重
- 0.183克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 计数器/分频器 | |
| 逻辑类型 | BCD计数器 | |
| 分辨率(位) | - | |
| 系列 | 74HC | |
| 计时方向 | 向下计数器；向上计数器 | |
| 工作电压 | 2V~6V | |
| 元件数 | 1 | |
| 触发沿 | 上升沿 |
| 属性 | 参数值 | |
|---|---|---|
| 复位方式 | 异步 | |
| 计时方式 | 同步 | |
| 计数速率 | 24MHz | |
| 传播延迟(tpd) | 25ns | |
| 耗散功率(Pd) | - | |
| 工作温度 | -55℃~+125℃ | |
| 功能特性 | 复位功能；异步并行加载；级联计数器；同步计数 |
商品概述
HC192、HC193和HCT193分别为可异步预置的BCD十进制和二进制同步加减计数器，支持多种封装形式，包括CERDIP、PDIP、SOP、TSSOP、SOIC。
商品特性
- 支持同步计数与异步加载
- 带有两个输出，可实现N位级联
- 带有超前进位，支持高速计数
- 具有平衡的传播延迟与过渡时间
- 功耗相比LSTTL逻辑集成电路大幅降低
- 十进制计数器若进入非法状态，可在1次计数后回归正常序列
- 扇出参数：标准输出可驱动10个LSTTL负载，总线驱动器输出可驱动15个LSTTL负载
- 工作温度范围为-55℃~125℃
- HC类型工作电压范围为2V~6V，噪声抗扰度为VCC的30（VCC=5V时符合指标）
- HCT类型工作电压范围为4.5V~5.5V，可直接兼容LSTTL输入逻辑，最大输入低电平VIL=0.8V，最小输入高电平VIH=2V，兼容CMOS输入，在VOL、VOH状态下输入电流I1≤1μA
- 最大直流电源电压范围为-0.5V~7V，直流输出二极管电流最大为±20mA
- 最大结温为150℃，存储温度范围为-65℃~150℃，焊接10秒时最大引脚温度为300℃
- 不同封装热阻抗参数：PDIP封装67℃/W，SOIC封装73℃/W，SOP封装64℃/W，TSSOP封装108℃/W
- 直流输入输出电压范围为0V~VCC
- 输入升降沿最大时间：2V时1000ns，4.5V时500ns，6V时400ns
