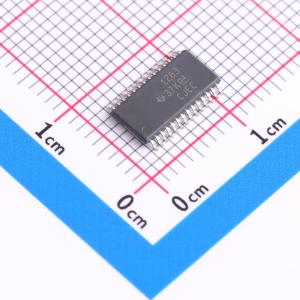

ADS1263IPWR

具有可编程增益放大器（PGA)和电压基准的32位、38kSPS、精密模数转换器 (ADC)

描述: ADS1263 适用于工厂自动化且具有 PGA、基准电压和辅助 ADC 的 32 位 38kSPS 10 通道 Δ-Σ ADC
品牌名称: TI(德州仪器)
商品型号: ADS1263IPWR
商品编号: C2861295
商品封装: TSSOP-28
包装方式: 编带
商品毛重: 0.279876克(g)

商品参数

商品概述

ADS1262 和 ADS1263 (ADS126x) 是具有集成 PGA、电压基准和内部故障监视器的低噪声、低漂移、38.4kSPS、Δ-Σ ADC。ADS1263 集成了一个 24 位辅助 Δ-Σ ADC，适用于后台测量。这种支持传感器的 ADC 提供了一套完备的高精度、单芯片测量解决方案，可满足要求极为严苛的传感器应用需求，其中包括称重秤、应变计传感器、热电偶和电阻式温度器件 (RTD)。

ADC 由低噪声 CMOS PGA（增益范围为 1 至 32）、Δ-Σ 调制器以及可编程数字滤波器组成。模拟前端 (AFE) 非常灵活，其包含两个传感器激励电流源，非常适合直接进行 RTD 测量。

单周期稳定数字滤波器可更大限度提高多输入转换吞吐量，同时能够为 50Hz 和 60Hz 线路周期干扰提供 130dB 抑制。

ADS1262 与 ADS1263 的引脚和功能彼此兼容。这两款器件均采用 28 引脚 TSSOP 封装，并且额定工作温度范围均为 -40°C 至 +125°C。

商品特性

32 位精密 Δ-Σ ADC
24 位辅助 Δ-Σ ADC (ADS1263)
数据速率：2.5SPS 至 38400SPS
差分输入，CMOS PGA
11 个多功能模拟输入
高精度架构：
- 温漂：1nV/°C
- 增益漂移：0.5ppm/°C
- 噪声：7nVRMS（2.5SPS，增益 = 32）
- 线性度：3ppm
2.5V 内部电压基准：
- 温漂：2ppm/°C
50Hz 和 60Hz 抑制
单周期稳定转换
双传感器激励电流源
内部故障监测器
内部 ADC 测试信号
8 个通用输入/输出

应用领域

工厂自动化和控制：
- 模拟输入模块
- 温度控制器
- 称重模块
仪表：
- 过程分析
- 实验室和现场仪表
- 称重秤

交货周期

订货1-2个工作日

购买数量

(2000个/圆盘，最小起订量 100 个)

个

起订量：100 个2000个/圆盘

总价金额：

￥ 0.00

近期成交9单

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	32位
	采样率	38.4kHz
	通道数	11
	工作电压	4.75V~5.25V
	接口类型	SPI
	差分输入	是
	积分非线性	-
	工作温度	-40℃~+125℃

	属性	参数值
	时钟/振荡器	内置
	时钟频率(fc)	7.3728MHz
	基准电压源	内置
	基准电压源温漂	2ppm/℃
	可变增益	支持
	温度传感器	内置
	ADC架构	Sigma-Delta
	数据速率	38.4kHz；2.5Hz
