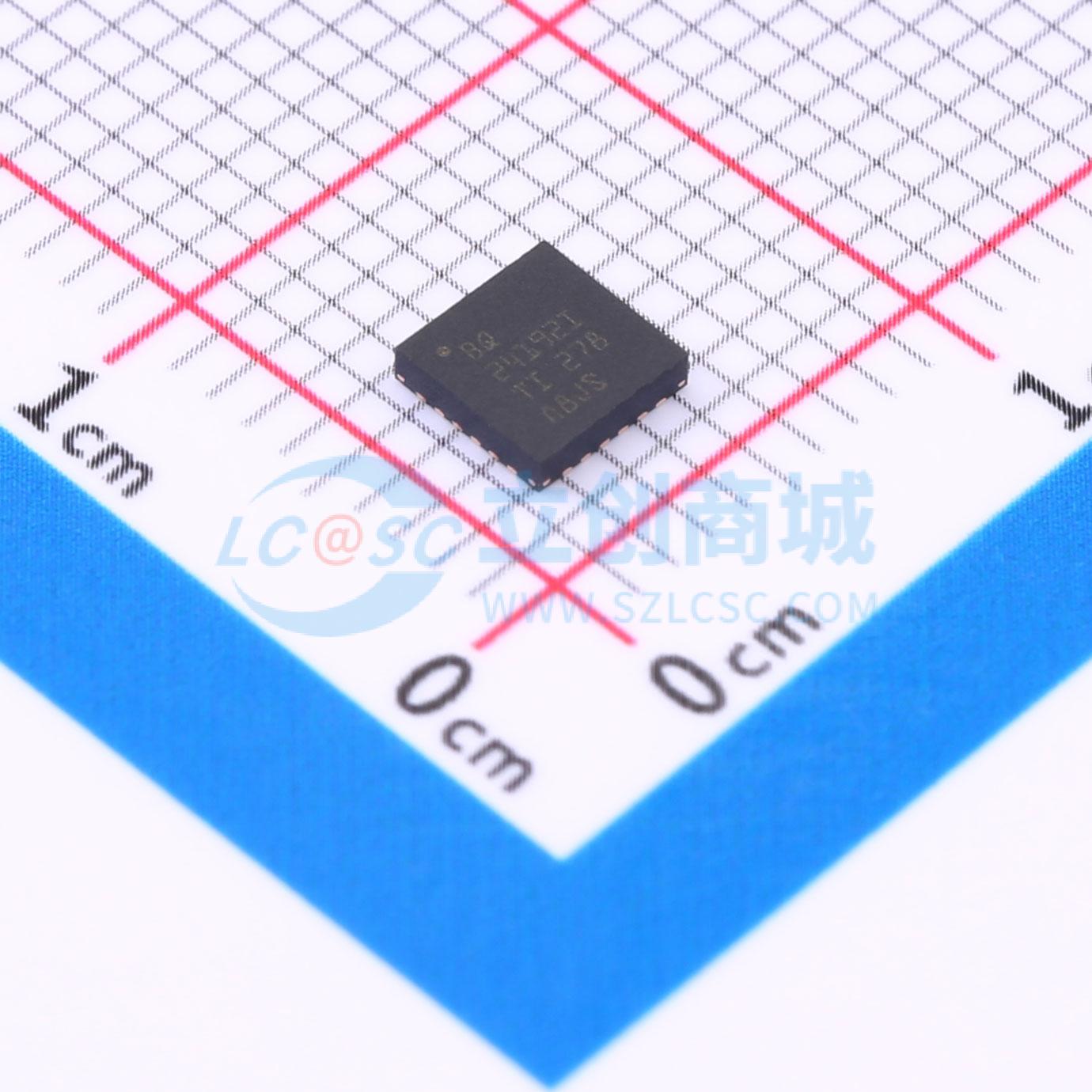

BQ24192IRGER

bq24190、bq24192 和bq24192I 是高度集成的开关模式电池管理和系统电源路径管理器件，适用于各类、平板电脑和其他便携式设备的单节锂离子和锂聚合物电池。它的低阻抗电源路径对开关模式运行效率进行了优化、减少了电池充电时间并延长了放电阶段的电池寿命。具有充电和系统设置的I²C串行接口使得此器件成为一个真正地灵活解决方案。 此器件支持宽范围的输入源，其中包括标准USB主机端口，USB充电端口和高功率DC适配器。为了设定默认输入电流限值，bq24190根据USB电池充电规范1.2检测输入源，而bq24192和bq24192I从系统检测电路（如USB PHY器件）中获取结果。bq24190、192和192I符合USB 2.0和USB 3.0电源规范，具有输入电流和电压调节功能。同时，bq24190、bq24192和bq24192I具有高达1.3A的限流能力，能够为VBUS提供5V电压，符合USB On-the-Go (OTG)运行功率额定值规范。 电源路径管理将系统电压调节为稍稍高于电池电压，但是又不会下降到低于3.5V最小系统电压（可编程）。借助于这个特性，即使在电池电量完全耗尽或者电池被拆除时，系统也能保持运行。当达到输入电流限值或电压限值时，电源路径管理自动将充电电流减少为0。随着系统负载持续增加，电源路径在满足系统电源需求之前将电池放电。这个补充模式运行防止输入源过载。 此器件在无需软件控制情况下启动并完成一个充电周期。它自动检测电池电压并通过三个阶段为电池充电：预充电、恒定电流和恒定电压。在充电周期的末尾，当充电电流低于在恒定电压阶段中预设定的限值时，充电器自动终止。当整个电池下降到低于再充电阈值时，充电器将自动启动另外一个充电周期。 bq24190、bq24192和bq24192I提供针对电池充电和系统运行的多种安全特性，其中包括两组负温度系数热敏电阻监视、充电安全定时器和过压/过流保护。当结温超过120°C（可设定）时，热调节减少充电电流。 STAT输出报告充电状态和任何故障条件。bq24192和bq24192I中的PG输出指示电源是否正常。当故障发生时，INT会立即通知主机。 bq24190、bq24192和bq24192I采用24引脚、4.00mm×4.00mm超薄型四方扁平无引线(VQFN)封装。

• 高效4.5A开关模式充电器，2A充电电流下的充电效率达92%；4A充电电流下的充电效率达90%
• 通过电池路径阻抗补偿缩短充电时间
• 兼容MaxLife技术，与bq27531搭配使用时可实现快速充电
• 借助12mΩ电池放电金属氧化物半导体场效应晶体管(MOSFET)实现最高电池放电效率，放电电流高达9A
• 单输入USB兼容/适配器充电器，与USB电池充电器技术规格1.2兼容的USB主机或充电端口D+/D-检测
• 输入电压和电流限制支持USB 2.0和USB 3.0
• 输入电流限值：100mA、150mA、500mA、900mA、1.2A、1.5A、2A和3A
• 输入工作电压范围：3.9V至17V
• 通过输入电压动态电源管理(DPM)调节功能支持所有类型的适配器
• USB OTG 5V/1.3A同步升压转换器操作，5V/1A条件下的升压效率达93%
• 窄VDC (NVDC)电源路径管理，与无电池或深度放电电池工作时可瞬时接通，电池管理模式中的理想二极管运行
• 薄型电感的开关频率为1.5MHz
• 具有或不具有主机管理的自主电池充电，电池充电使能，电池充电预调节，充电终止和再充电
• 高精度（0°C至125°C），充电电压调节范围为±0.5%，充电电流调节范围为±7%，输入电流调节范围为±7.5%，升压模式下输出调节范围±2%
• 高集成，电源路径管理，同步开关MOSFET
• 集成电流感测，阴极负载二极管，内部环路补偿
• 电池温度感测和充电安全定时器
• 热调节和热关断
• 输入系统过压保护
• MOSFET过流保护
• 针对LED或主机处理器的充电状态输出
• 低电池泄漏电流并支持关闭模式
• 4.00mm×4.00mm紧凑型超薄四方扁平无引线(VQFN)-24封装

• 平板电脑和智能手机
• 便携式音频扬声器
• 便携式媒体播放器
• 互联网器件
