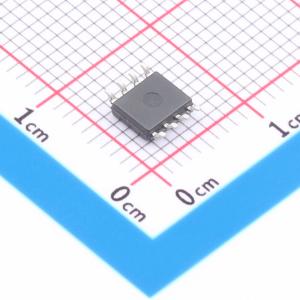

LM9036QMX-3.3/NOPB

3.3V 50mA 40V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: LM9036Q-Q1 汽车类 50mA、电池供电运行 (40V)、低 IQ、低压降稳压器
品牌名称: TI(德州仪器)
商品型号: LM9036QMX-3.3/NOPB
商品编号: C2861304
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.175克(g)

商品参数

商品概述

LM9036Q是一款超低静态电流稳压器，具备低压差特性与待机低电流特点，在0.1mA负载下接地引脚电流小于25μA，保留了低压差稳压器的通用功能，包含低压差PNP导通器件、短路保护、反向保护、热关断功能，器件最大工作电压限制为40V，工作温度范围为−40℃至+125℃，在整个输出电流、输入电压和温度范围内输出电压容差为±5%，可保持完全工作状态至40V。

商品特性

符合AEC-Q100 Grade 1等级要求
工作温度范围为−40℃~125℃
接地引脚电流极低，输出电流0.1mA时接地引脚电流≤25μA
提供5V、3.3V固定输出规格，最大输出电流为50mA
全范围线电压、负载、温度变化下输出容差为±5%
输出电流50mA时，压差典型值为200mV
具备−45V反向瞬态保护
内置短路电流限制功能
内置过热关断保护功能
最大工作电压限制为40V
具备反向电池保护功能
内置有限的ESD防护
内部热关断点典型值为150℃

应用领域

汽车相关系统
电池供电系统

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出极性	正极
	工作电压	40V
	输出电压	3.3V
	输出电流	50mA
	电源纹波抑制比(PSRR)	60dB@(120Hz)
	压差	200mV@(50mA)

	属性	参数值
	静态电流(Iq)	25uA
	噪声	-
	功能特性	热关断；反极性电压保护；短路保护；过流保护
	工作温度	-40℃~+125℃@(Ta)
	输出类型	固定
	输出通道数	1
