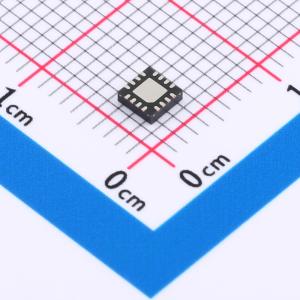

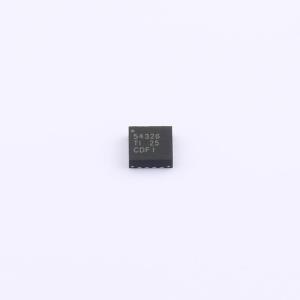

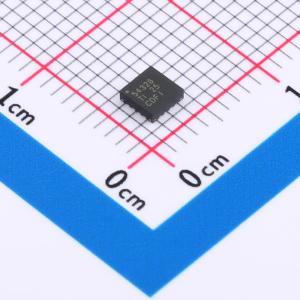

温馨提醒：图片仅供参考，商品以实物为准

TPS54326RGTT

4.5V至18V输入、3A同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS54326 具有 Eco-Mode™ 的 4.5V 至 18V 输入、3A 同步降压转换器
品牌名称: TI(德州仪器)
商品型号: TPS54326RGTT
商品编号: C2861307
商品封装: VQFN-16-EP(3x3)
包装方式: 编带
商品毛重: 0.138095克(g)

商品参数

商品概述

TPS54326是一款自适应导通时间的D-CAP2™模式同步降压转换器。它使系统设计人员能够采用经济高效、元件数量少、待机电流低的解决方案，完成各种终端设备电源总线稳压器套件的设计。主控制环路采用D-CAP2™模式控制，无需外部元件即可实现快速瞬态响应。自适应导通时间控制支持在重载条件下的PWM模式和轻载条件下的低频Eco-mode™模式之间无缝切换，以实现高效率。 TPS54326拥有一项专利电路，使该器件能够适配低等效串联电阻（ESR）输出电容（如POSCAP或SP-CAP）和超低ESR陶瓷电容。该器件的VCC输入电压范围为4.5 V至18 V，VIN输入电源电压范围为2 V至18 V。输出电压可在0.76 V至5.5 V之间进行编程。该器件还具备可调节的软启动时间和电源正常指示功能。TPS54326提供14引脚HTSSOP或16引脚QFN封装，工作温度范围为-40℃至85℃。

商品特性

D-CAP2™模式实现快速瞬态响应
低输出纹波，允许使用陶瓷输出电容
宽VCC输入电压范围：4.5 V至18 V
宽VIN输入电压范围：2 V至18 V
输出电压范围：0.76 V至5.5 V
高度集成的FET针对低占空比应用进行了优化
120 mΩ（高端）和70 mΩ（低端）
高效率，关断时电流小于10 μA
自动跳脉冲Eco-mode™，轻载时实现高效率
高初始带隙基准精度
可调节软启动
预偏置软启动
700 kHz开关频率（fSW）
逐周期过流限制
电源正常输出

应用领域

数字电视电源
高清蓝光播放器
家庭网络终端
数字机顶盒（STB）

优惠活动

购买数量

(250个/圆盘，最小起订量 1 个)

个

起订量：1 个250个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~18V
	输出电压	760mV~5.5V
	输出电流	3A
	开关频率	700kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	1.3mA
	开关管(内置/外置)	内置
	输出类型	可调
