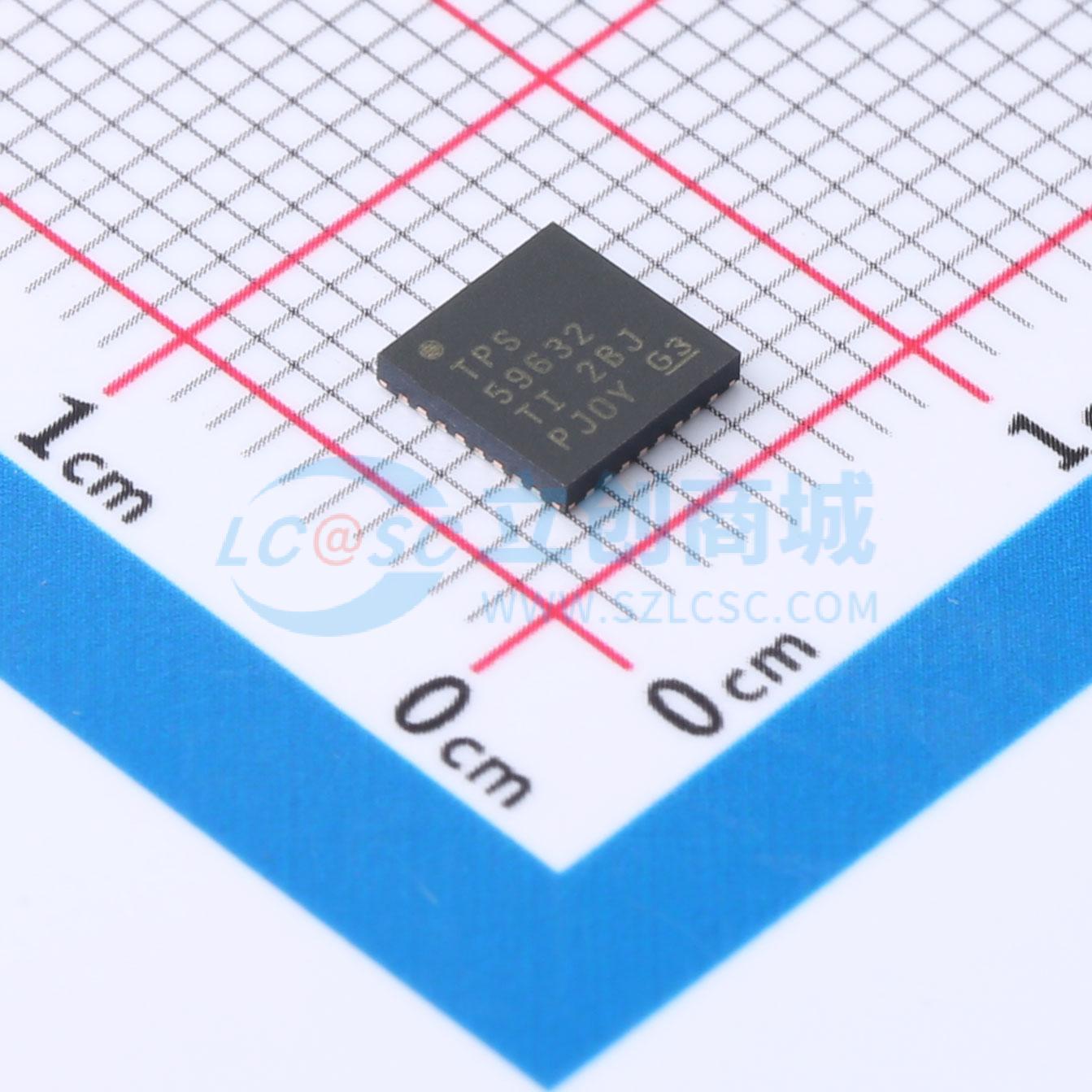

温馨提醒：图片仅供参考，商品以实物为准

TPS59632QRHBTQ1

适用于汽车ADAS应用的2.5V至24V、三相/两相/单相降压无驱动器控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS59632-Q1 2.5V 至 24V、三相/两相/单相无驱动器降压控制器
品牌名称: TI(德州仪器)
商品型号: TPS59632QRHBTQ1
商品编号: C2861450
商品封装: QFN-32-EP(5x5)
包装方式: 编带
商品毛重: 0.1克(g)

商品参数

商品概述

TPS59632-Q1 器件是一款三相降压无驱动器控制器，具有许多高级功能，例如具有输出电压过冲衰减(OSR) 和下冲衰减(USR) 功能的 D-CAP+ 控制架构，可实现极快的瞬态响应、超低的输出电容和高效率。该器件支持 I2C 接口，能够实现输出电压动态控制、可优化效率的相位管理以及电流监控器遥测。TPS59603-Q1 MOSFET 栅极驱动器专用于与此控制器配合工作，以驱动同步降压转换器功率级 MOSFET。TPS59632-Q1 器件采用节省空间的 5mm×5mm、热增强型 32 引脚 QFN 封装（间距为 0.5mm），额定工作温度范围为 -40°C 至 125°C。

商品特性

符合面向汽车应用的 AEC-Q100 标准温度等级 1：-40°C 至 125°C
人体放电模型 ESD 分类等级 H2
带电器件模型 ESD 分类等级 C3B
可选相位数：3、2 或 1
转换电压范围：2.5V 至 24V（相位数、开关频率和最大输出电压限制适用）
7 位 DAC 电压范围：0.50V 至 1.52V
支持预设引导，DAC 电压 0.800V
精确、可调节的直流负载线（压降）或零斜率负载线
D-CAP+ 控制，可实现快速瞬态响应
已获专利的 AutoBalance 相位均衡技术
8 种开关频率设置（300kHz 至 1MHz）
8 级独立的输出电压过冲衰减(OSR) 和下冲衰减(USR) 可选
8 级电流限制
负载电流监视器（模拟和数字）
可选 8 级电压压摆率
优化了轻负载和重负载条件下的效率
I2C 接口适用于 VID 控制、相位管理和遥测（具有 8 个器件地址）
采用 5mm×5mm、32 引脚、间距为 0.5mm 的 QFN 封装（具有电源板和可湿性侧面）

应用领域

高级驾驶辅助系统(ADAS)
条件式自动驱动控制器
汽车信息娱乐系统和仪表组

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.5V~24V
	输出电压	500mV~1.52V
	输出电流	-
	开关频率	300kHz~1MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	外置
	输出类型	可调
