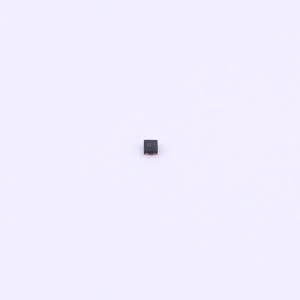

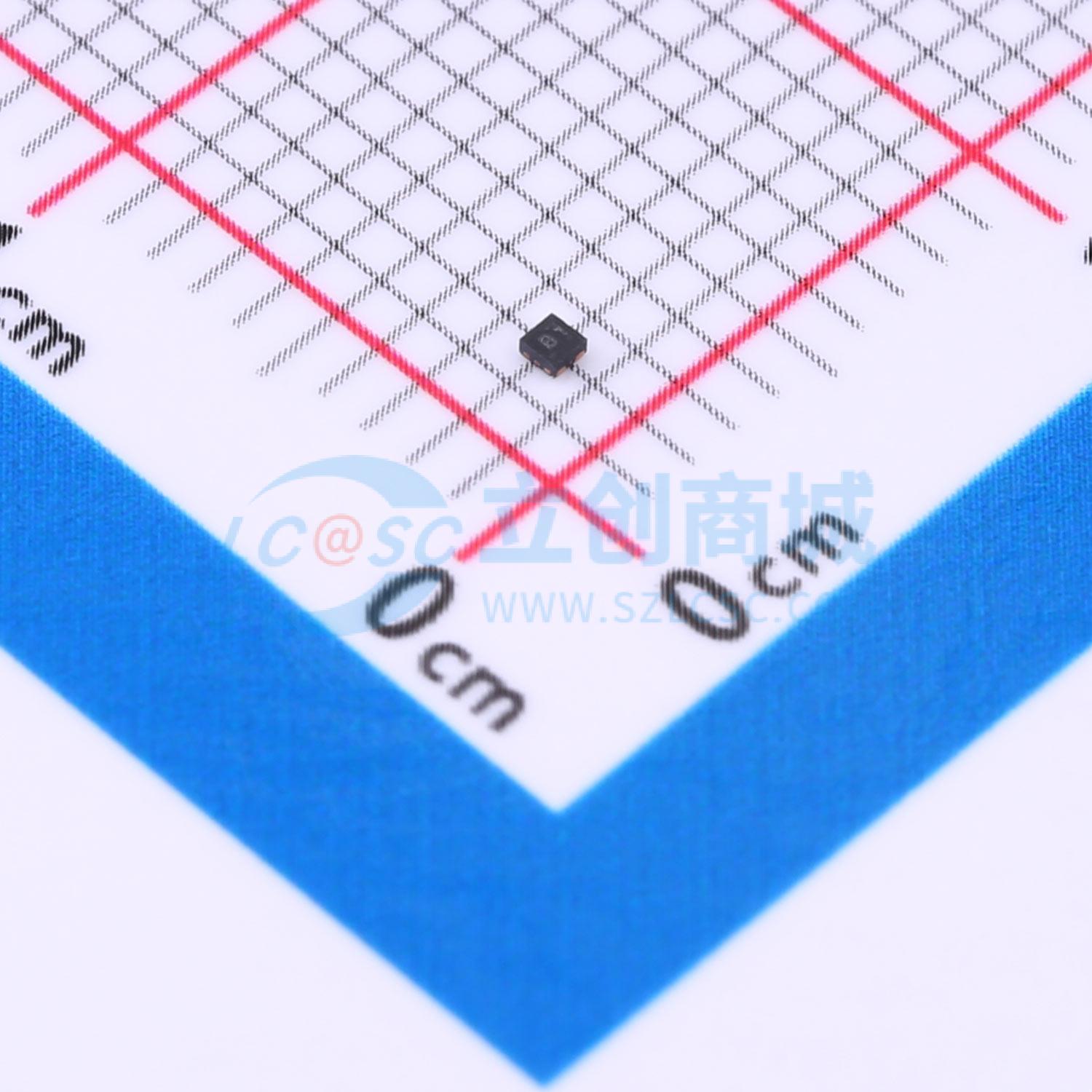

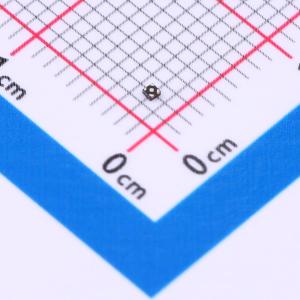

SN74AUP1G125DPWR
低功耗，三态输出单总线缓冲门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74AUP1G125 具有三态输出的单路 0.8V 至 3.6V 低功耗缓冲器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74AUP1G125DPWR
- 商品编号
- C2861319
- 商品封装
- X2-SON-5-EP(0.8x0.8)
- 包装方式
- 编带
- 商品毛重
- 0.005克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | - | |
| 输出类型 | 三态 | |
| 工作电压 | 0.8V~3.6V | |
| 元件数 | 1 | |
| 每个元件位数 | 1 | |
| 通道类型 | 单向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 4mA | |
| 拉电流(IOH) | 4mA | |
| 系列 | 74AUP | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流(Iq) | 900nA | |
| 传播延迟(tpd) | 2.4ns@3.3V,5pF | |
| 功能特性 | 掉电隔离；输出使能 |
商品概述
SN74AUP1G125是低功耗单总线缓冲门，属于带有三态输出的单线路驱动器，当输出使能输入为高电平时，输出被禁用。该器件具备输入禁用功能，可允许浮动输入信号。为确保在上电或掉电期间保持高阻态，输出使能端必须通过上拉电阻连接至VCC，电阻的最小值由驱动器的灌电流能力决定。
商品特性
- 提供NanoStar封装
- 静态功耗低，Icc最大为0.9μA
- 动态功耗低，3.3V条件下Cpd典型值为4pF
- 输入电容低，典型值为1.5pF
- 噪声低，过冲和下冲小于VCC的10
- 具备输入禁用功能，可支持浮动输入条件
- Ioff支持部分掉电模式工作
- 输入迟滞允许缓慢输入转换，可提升输入开关抗干扰能力
- VCC工作范围宽，为0.8V至3.6V
- 支持3.6V I/O容差，可适配混合模式信号工作
- 3.3V条件下tpd最大为4.6ns
- 具备平衡高驱动CMOS推挽输出、标准CMOS输入、钳位二极管、过压容限输入
应用领域
- 便携式音频坞站
- 蓝光播放器与家庭影院
- 个人数字助理
- 电信/服务器交直流供电单控制器的模拟与数字领域
- 客户端与企业级固态硬盘
- 液晶数字电视与高清电视
- 企业级平板设备
- 无线耳机、键盘与鼠标
