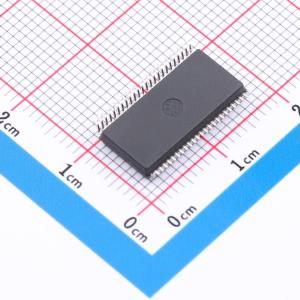

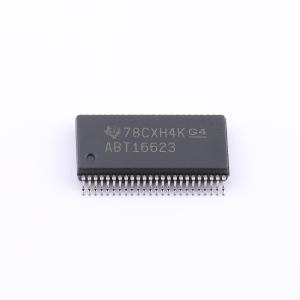

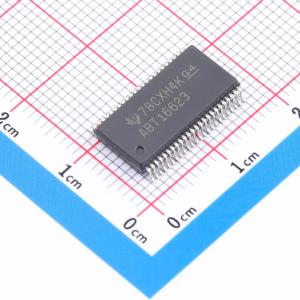

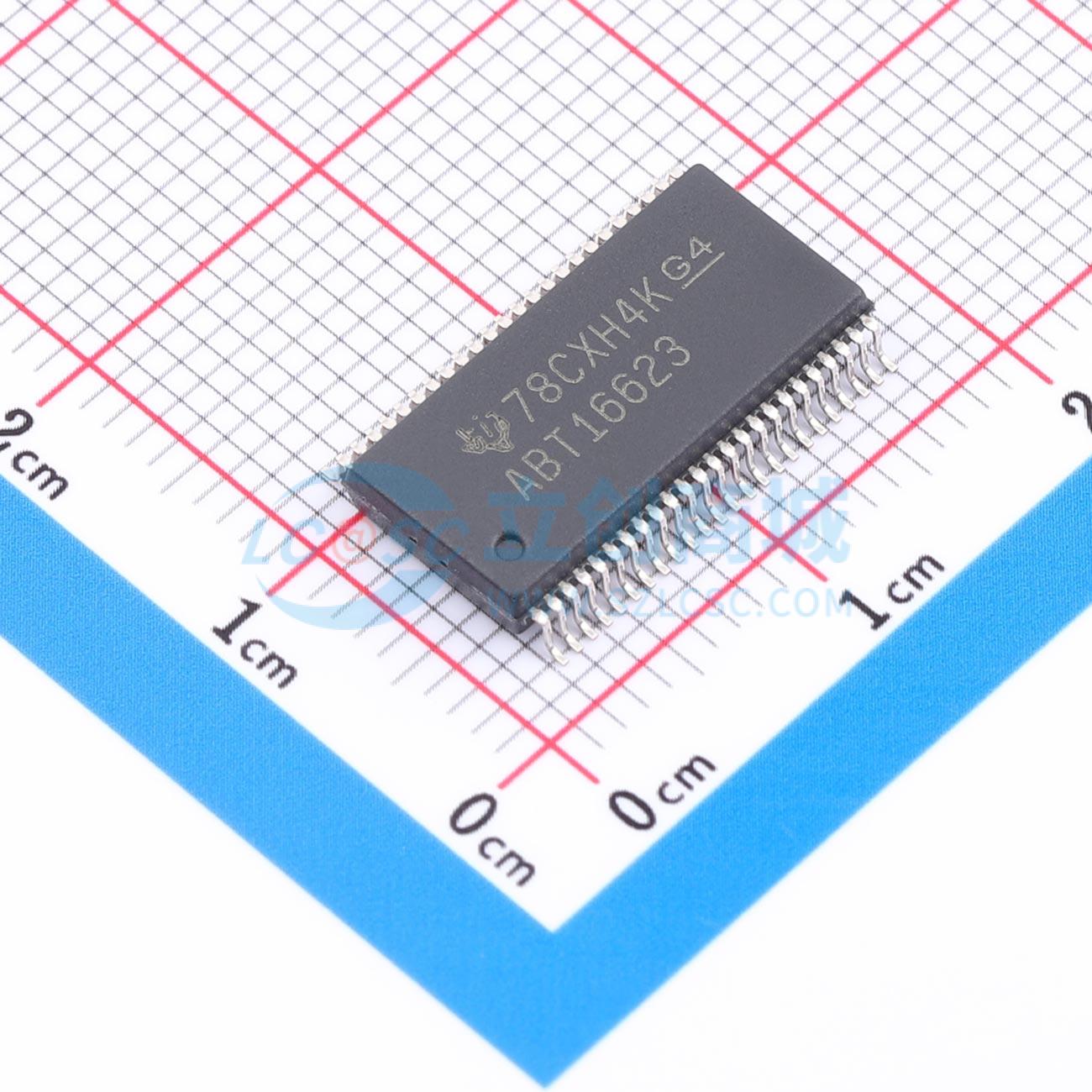

SN74ABT16623DLR

16位总线收发器，带三态输出

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74ABT16623 具有三态输出的 16 位总线收发器
品牌名称: TI(德州仪器)
商品型号: SN74ABT16623DLR
商品编号: C2861623
商品封装: SSOP-48-300mil
包装方式: 编带
商品毛重: 1.011克(g)

商品参数

商品概述

ABT16623是16位收发器，设计用于数据总线之间的异步通信。控制功能实现允许时序方面的最大灵活性。ABT16623在输出端提供真数据。这些器件可用作两个8位收发器或一个16位收发器。根据输出使能（OEAB和OEBA）输入的逻辑电平，允许数据从A总线传输到B总线，或从B总线传输到A总线。输出使能输入可用于禁用器件，从而有效隔离总线。双使能配置赋予收发器通过同时使能OEAB和OEBA来存储数据的能力，在此配置中，每个输出会增强其输入信号。当OEAB和OEBA均使能，且两组总线的所有其他数据源都处于高阻抗状态时，两组总线（共32根）将保持原有的状态。为了确保在上电或掉电期间保持高阻抗状态，OEBA应通过上拉电阻连接到VCC；电阻的最小值由驱动器的灌流能力决定。OEAB应通过下拉电阻连接到GND；电阻的最小值由驱动器的拉流能力决定。SN74ABT16623的工作温度范围为-40℃至85℃。

商品特性

属于Texas Instruments Widebus家族成员
EPIC-II B BiCMOS设计可大幅降低功耗
锁存性能超过500 mA，符合JEDEC标准JESD-17
典型输出接地反弹VOLP < 1 V，条件为VCC = 5 V，TA = 25℃
分布式VCC和GND引脚配置可最小化高速开关噪声
直流通路架构优化PCB布局
高驱动输出（-32-mA IOH，64-mA IOL）
提供多种封装选项，包括300密耳收缩小外形塑料封装（DL）、薄收缩小外形塑料封装（DGG），以及采用25密耳中心间距的380密耳细间距陶瓷扁平封装（WD）

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输入类型	-
	输出类型	三态
	工作电压	4.5V~5.5V
	元件数	2
	每个元件位数	8
	通道类型	双向

	属性	参数值
	灌电流(IOL)	64mA
	拉电流(IOH)	32mA
	系列	74ABT
	工作温度	-40℃~+85℃
	静态电流(Iq)	2mA
	传播延迟(tpd)	2ns@5V,50pF
	功能特性	输出使能；总线保持
