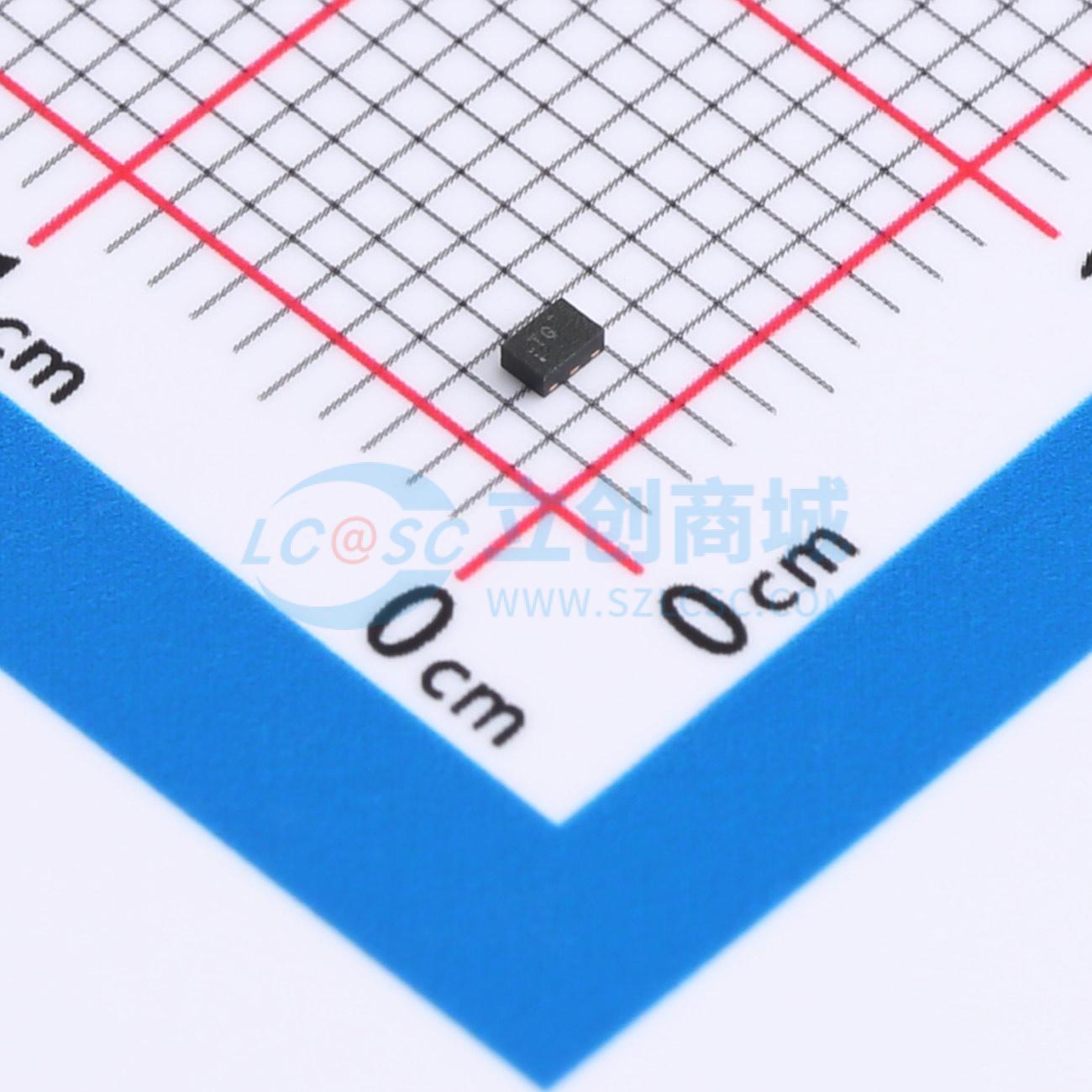

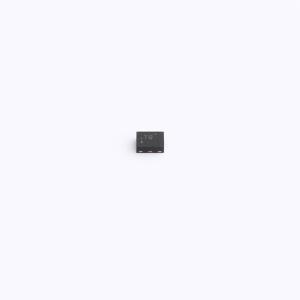

SN74AUP1T57DRYR

具备九种可配置门逻辑功能的单电源电压电平转换器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74AUP1T57 单电源电压转换器
品牌名称: TI(德州仪器)
商品型号: SN74AUP1T57DRYR
商品编号: C2861641
商品封装: USON-6(1x1.5)
包装方式: 编带
商品毛重: 0.047克(g)

商品参数

商品概述

SN74AUP1T57是一款单电源电压电平转换器，带有9种可配置门逻辑功能。采用低功耗逻辑技术，适用于电池供电或电池备用设备。该产品设计用于逻辑电平转换应用，输入开关电平可兼容1.8V LVCMOS信号，可采用单3.3V或2.5V VCC电源供电。VCC范围为2.3V~3.6V，可适配系统运行过程中的电池电压降，保证该范围内正常工作。施密特触发输入可抑制输入噪声，保证输出信号完整性，允许输入信号慢速跳变，提升开关转换过程中的抗干扰能力，在模拟混合设计中实用。通过将A、B、C输入连接至VCC或地，可轻松配置实现所需的门功能，最多可实现9种常用逻辑门功能。Ioff特性支持掉电状态，当VCC=0V时，输入输出可承受0V~3.6V的信号，器件不会受损，适合便携式和移动应用。该产品优化后的电流驱动能力为4mA，可减少高驱动输出带来的线路反射、过冲和下冲。

商品特性

支持多种电压转换组合：1.8V~3.3V（VCC=3.3V）、2.5V~3.3V（VCC=3.3V）、1.8V~2.5V（VCC=2.5V）、3.3V~2.5V（VCC=2.5V）
VCC工作范围为2.3V~3.6V
集成9种可配置门逻辑功能
施密特触发输入，可抑制输入噪声，提升输出信号完整性，提升抗干扰能力，允许输入信号慢速跳变
Ioff特性支持部分掉电模式，漏电流为0.5μA
静态和动态功耗极低
提供多种封装可选，包含SON（DRY或DSF）、SOT-23（DBV）、SC-70（DCK）、NanoStar WCSP，有无铅封装可选
锁存性能超过100mA，符合JESD 78 II类标准
ESD性能符合JESD 22标准，人体模型测试可达2000V II类，带电设备模型测试可达1000V
优化电流驱动能力为4mA，可减少线路反射、过冲和下冲

应用领域

电池供电设备
电池备用设备
便携式移动设备
模拟混合模式设计
逻辑电平转换应用

	属性	参数值
	商品目录	转换器/电平移位器
	通道类型	单向
	输入信号	LVCMOS
	工作电压(VCCB)	2.3V~3.6V
	元件数	1
	每个电路通道数	1

	属性	参数值
	工作温度	-40℃~+85℃
	功能特性	断电保护
	灌电流(IOL)	-
	拉电流(IOH)	-
	接口类型	-
	芯片类型	电平转换器
