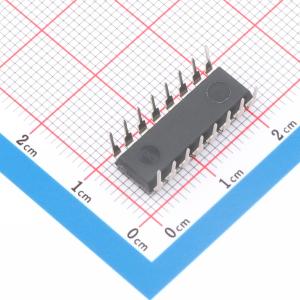

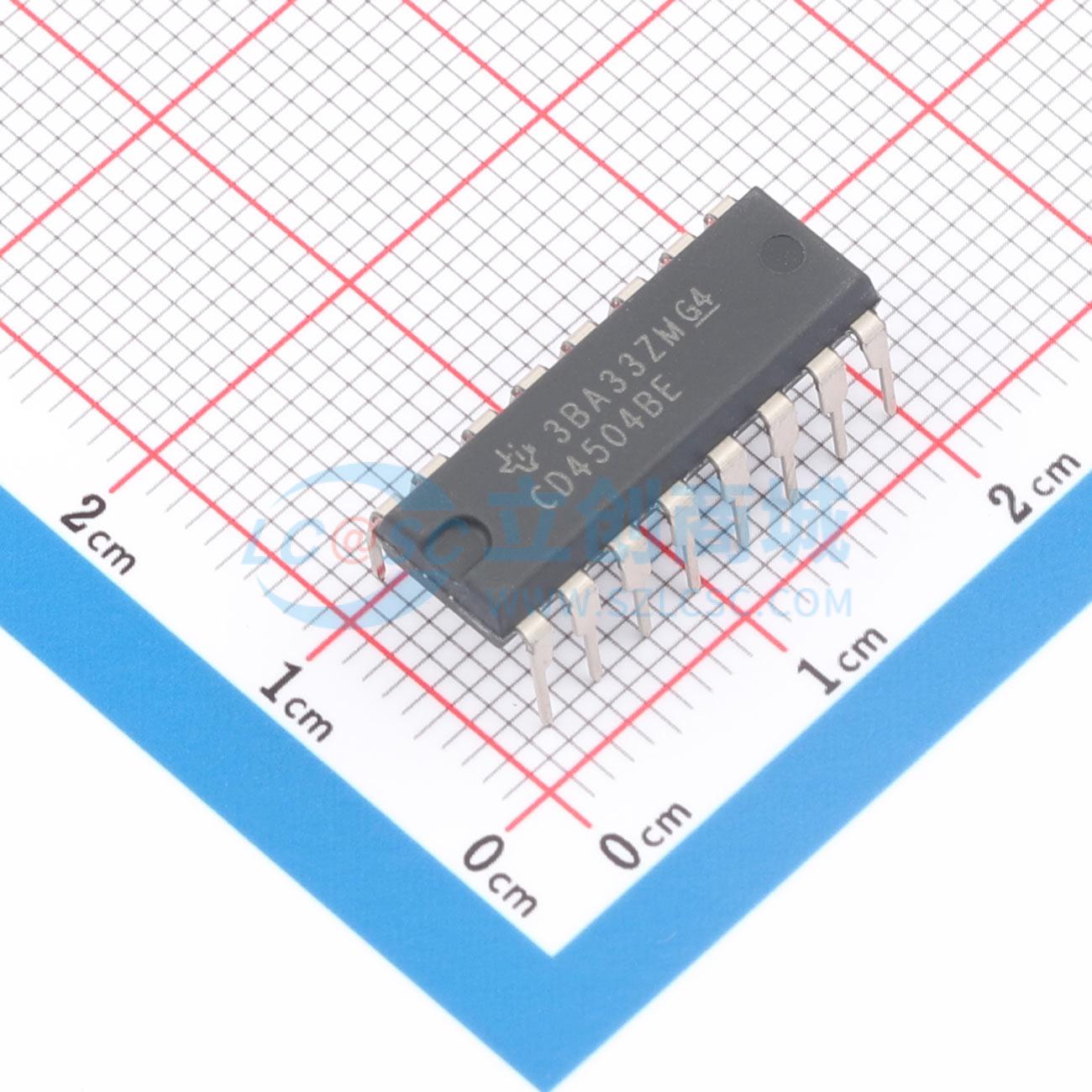

温馨提醒：图片仅供参考，商品以实物为准
CD4504BE
CMOS六通道电压电平转换器，用于TTL到CMOS或CMOS到CMOS操作
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- CD4504B 用于 TTL 到 CMOS 或 CMOS 到 CMOS 操作的 CMOS 六路电压电平转换器
- 品牌名称
- TI(德州仪器)
- 商品型号
- CD4504BE
- 商品编号
- C2862936
- 商品封装
- PDIP-16
- 包装方式
- 管装
- 商品毛重
- 2.26克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 转换器/电平移位器 | |
| 通道类型 | 单向 | |
| 输入信号 | TTL；CMOS | |
| 输出信号 | CMOS | |
| 数据速率 | - | |
| 工作电压(VCCA) | 5V~15V | |
| 工作电压(VCCB) | 5V~15V | |
| 元件数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 每个电路通道数 | 6 | |
| 输出类型 | - | |
| 工作温度 | -55℃~+125℃ | |
| 功能特性 | - | |
| 灌电流(IOL) | - | |
| 拉电流(IOH) | - | |
| 接口类型 | - | |
| 芯片类型 | 电平转换器 |
商品概述
CD4504B是一款适用于TTL转CMOS或CMOS转CMOS工作的CMOS六通道电压电平转换器，属于高压类型产品，额定电压为20V。
商品特性
- 无需考虑电源供电顺序，VCC可大于VDD，输入信号电压可同时高于VCC和VDD
- 具备双向电平转换能力
- 输入阈值可切换，兼容CMOS或TTL电平
- 输出特性标准化、对称
- 20V条件下静态电流全部完成测试
- 全封装温度范围内，18V条件下最大输入电流为1μA；18V、25℃条件下最大输入电流为100nA
- 提供5V、10V、15V参数额定值
- 满足JEDEC标准关于B系列CMOS器件的规范要求
- 内置六个转换电路，可将输入信号从VCC逻辑电平转换为VDD逻辑电平；SELECT输入处于VCC高电平时，可将TTL信号转换为CMOS逻辑电平；SELECT输入处于低电平时，可实现不同CMOS电平之间的转换
- 所有输入均由CMOS保护网络提供保护
- 直流电源电压VDD范围为-0.5V~+20V，电压以VSS端为参考
- 所有输入的电压范围为-0.5V~VCC+0.5V
- 任意单个输入的直流输入电流为±10mA
- 封装功耗：环境温度-55℃~+100℃时为500mW，环境温度+100℃~+125℃时按12mW/℃降额至200mW
- 全工作温度范围内，所有封装类型每个输出晶体管的器件功耗为100mW
- 工作温度范围为-55℃~+125℃
- 存储温度范围为-65℃~+150℃
- 焊接时，距离壳体1.59±0.79mm处的引线温度最高可承受265℃，最长持续时间为10秒
- 提供多种封装可选：16引脚密封双列直插陶瓷封装、16引脚双列直插塑料封装、16引脚小外形封装、16引脚薄型缩减小外形封装
应用领域
- 用于需要实现TTL电平与CMOS电平转换、不同CMOS电平之间转换的场景
