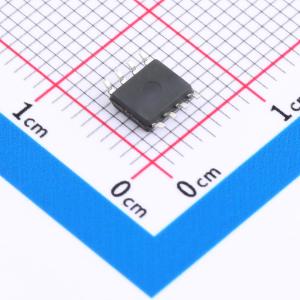

DS91D176TMAX/NOPB

DS91C176/DS91D176 100MHz单通道M-LVDS收发器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: DS91C176和DS91D176是100 MHz单通道M-LVDS（多点低电压差分信号）收发器，适用于利用多点网络的应用（例如ATCA和uTCA系统的时钟分配）。M-LVDS是一种新的总线接口标准（TIA/EIA-899），优化用于多点网络。
品牌名称: TI(德州仪器)
商品型号: DS91D176TMAX/NOPB
商品编号: C2861348
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.17924克(g)

商品参数

商品概述

DS91C176和DS91D176是100 MHz单通道M-LVDS（多点低压差分信号线）收发器，专为利用多点网络（例如基于ATCA和uTCA系统的时钟分配）的应用而设计。M-LVDS是一种新的总线接口标准（TIA/EIA-899），针对多点网络进行了优化。受控的边沿速率、严格的输入接收器阈值和增加的驱动强度是使M-LVDS器件成为通过多点网络分配信号的理想选择的关键增强功能。

DS91C176/DS91D176是半双工收发器，它们接受驱动器输入的LVTTL/LVCMOS信号并将其转换为差分MLVDS信号。接收器输入接受低压差分信号（LVDS、B-LVDS、M-LVDS、LVPECL和CML）并将其转换为3V LVCMOS信号。DS91D176具有无偏移的M-LVDS类型1接收器输入。DS91C176具有M-LVDS类型2接收器，可实现故障保护功能。

	属性	参数值
	商品目录	LVDS芯片
	类型	收发器
	驱动器数	1
	接收器数	1

	属性	参数值
	工作电压	3V~3.6V
	数据速率	200Mbps
	工作温度	-40℃~+85℃
	电平标准	LVDS；LVCMOS；CML；LVPECL
