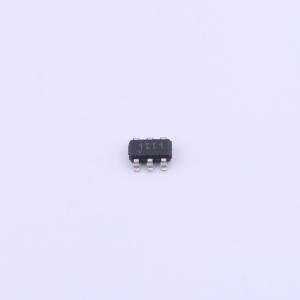

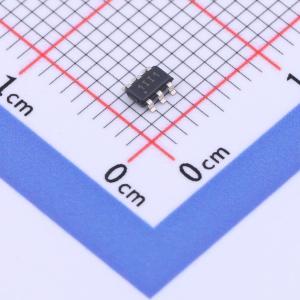

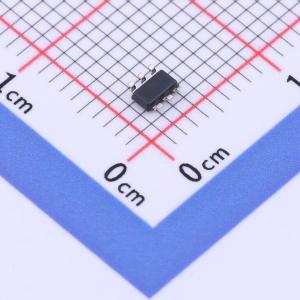

温馨提醒：图片仅供参考，商品以实物为准

TLV6713DDCR

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TLV6713 具有集成基准电压的 36V 比较器
品牌名称: TI(德州仪器)
商品型号: TLV6713DDCR
商品编号: C2861351
商品封装: TSOT-23-6
包装方式: 编带
商品毛重: 0.32克(g)

商品参数

商品概述

TLV6713是一款高电压比较器，工作电压范围为1.8V至36V。该器件具有一个内部基准电压为400mV的高精度比较器以及一个额定电压为25V的开漏输出，用于实现欠压检测。监视电压可使用外部电阻进行设置。当SENSE引脚的电压降至负向阈值以下时，OUT被驱动为低电平；当SENSE引脚的电压升至正向阈值以上时，OUT被驱动为高电平。TLV6713中的比较器具有抑制噪声的内置迟滞，确保稳定的输出运行，不会引起误触发。 TLV6713采用超薄SOT - 23 - 6封装，额定结温范围为 - 40°C至 + 125°C。

商品特性

高电源电压范围：1.8V至36V
可调节阈值：低至400mV
高阈值精度：0.25%（典型值），在工作温度范围内最高0.75%
低静态电流：7μA（典型值）
漏极开路输出
内部滞后：5.5mV（典型值）
温度范围： - 40°C至 + 125°C
封装：超薄SOT - 23 - 6

应用领域

笔记本电脑和平板电脑
智能手机
数码相机
视频游戏控制器
中继器和断路器
便携式医疗设备
门窗传感器
便携式和电池供电类产品

	属性	参数值
	商品目录	比较器
	比较器数	单路
	输入失调电压(Vos)	-
	输入偏置电流(Ib)	1nA
	传播延迟(tpd)	28.1us
	滞后电压(Vhys)	5.5mV

	属性	参数值
	共模抑制比(CMRR)	-
	输出类型	-
	输出模式	CMOS
	静态电流(Iq)	8uA
	工作温度	-40℃~+125℃
