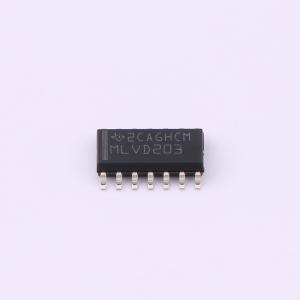

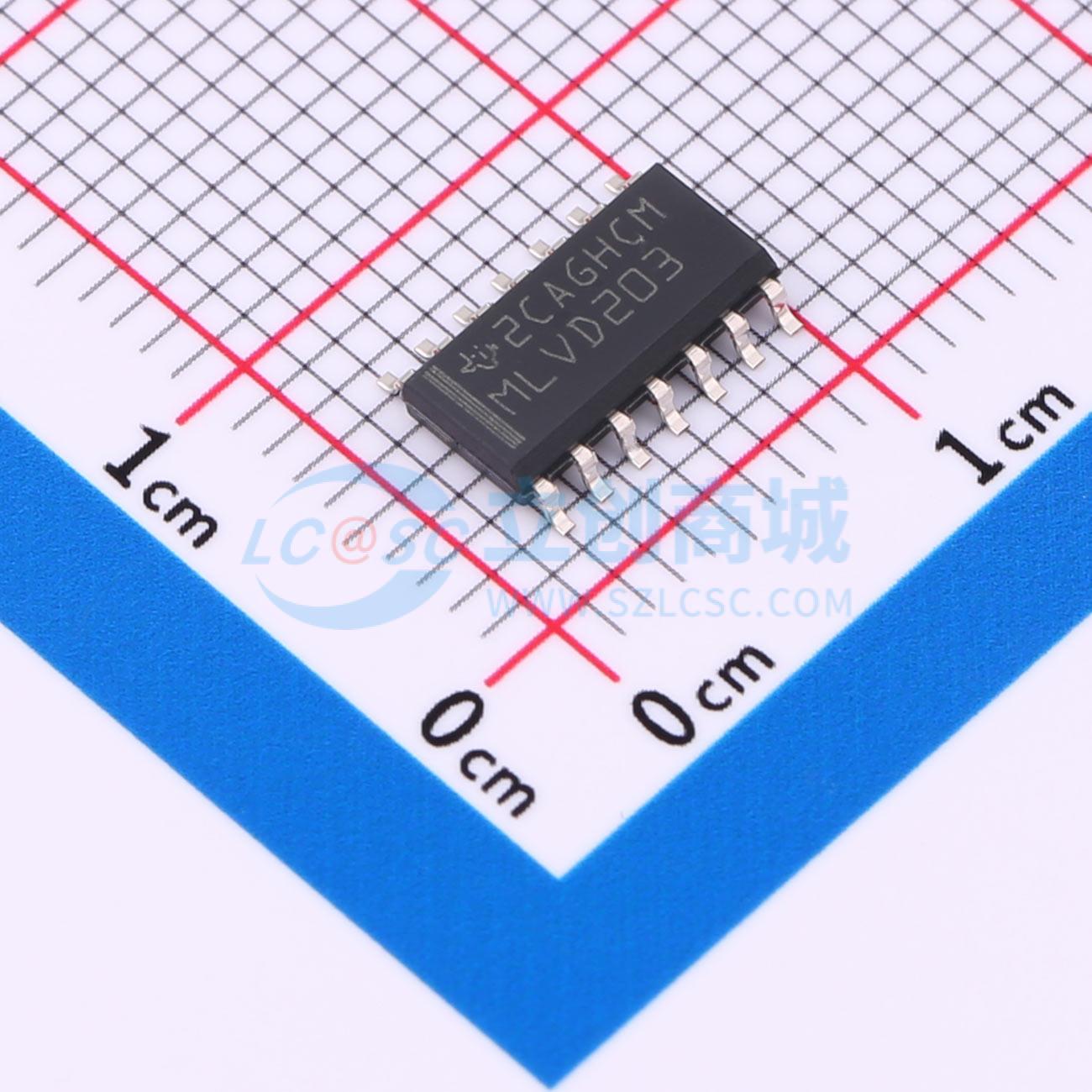

SN65MLVD203DR

多点低压差分信号（LVDS）线路驱动器和接收器

描述: SN65MLVD203 全双工 M-LVDS 收发器
品牌名称: TI(德州仪器)
商品型号: SN65MLVD203DR
商品编号: C2861444
商品封装: SOIC-14
包装方式: 编带
商品毛重: 0.35克(g)

商品参数

商品概述

SN65MLVD201、SN65MLVD203、SN65MLVD206、SN65MLVD207是多点低压差分（M-LVDS）线驱动器和接收器，经优化最高可支持200Mbps信号速率。所有产品符合多点低压差分信号（M-LVDS）标准TIA/EIA-899，与符合TIA/EIA-644标准的LVDS同类产品类似，新增了适配多点应用的特性。驱动器输出经过设计，可支持负载低至30Ω的多点总线，集成可控转换时间，支持主干传输线的分支接入。器件包含1型和2型接收器，可在-1V~3.4V共模电压范围内，差分输入电压低至50mV时检测总线状态；1型接收器具有25mV差分输入电压滞回，可防止信号缓慢变化或输入丢失时出现输出振荡；2型接收器包含偏移阈值，可在开路、空闲总线及其他故障条件下输出已知状态。器件的工作温度范围为-40℃~85℃，内置有限的静电放电保护，存储或搬运时需采取措施防止MOS门电路受到静电损坏。

商品特性

低压差分30Ω~55Ω线驱动器与接收器，信号速率最高可达200Mbps
1型接收器集成25mV滞回
2型接收器提供100mV偏移阈值，可检测开路和空闲总线状态
符合M-LVDS多点数据交换标准TIA/EIA-899
控制驱动器输出电压转换时间，提升信号质量
共模电压范围为-1V~3.4V，允许存在2V地噪声时进行数据传输
禁用或Vcc≤1.5V时，总线引脚为高阻抗
提供100Mbps速率规格的器件
M-LVDS总线上下电无毛刺
驱动器输出可支持低至30Ω的多点总线负载
工作温度范围为-40℃~85℃
内置有限的静电放电保护

应用领域

TIA/EIA-485的低功耗高速短距离替代方案
背板或有线多点数据与时钟传输
蜂窝基站
中心局交换机
网络交换机和路由器

	属性	参数值
	商品目录	LVDS芯片
	类型	收发器
	驱动器数	1
	接收器数	1
	工作电压	3V~3.6V

	属性	参数值
	数据速率	200Mbps
	工作温度	-40℃~+85℃
	电平标准	LVDS
	功能特性	边沿速率控制；热插拔/上电无毛刺
