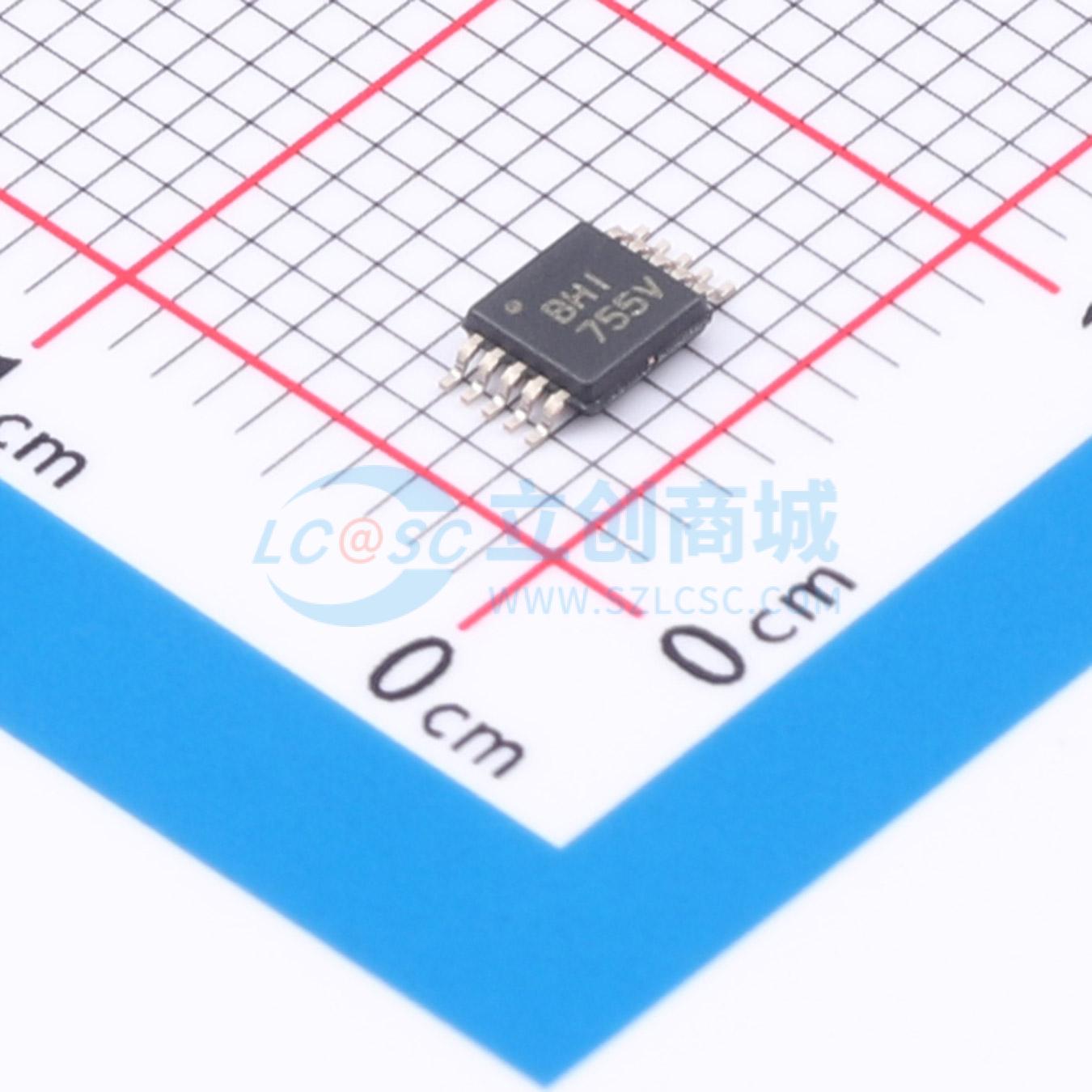

ADS1245IDGST实物图

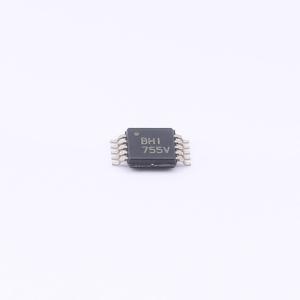

  • ADS1245IDGST商品缩略图

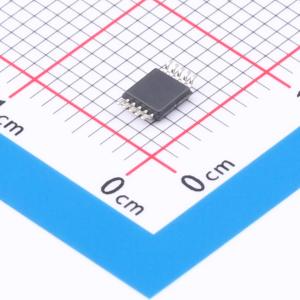

  • ADS1245IDGST商品缩略图
  • ADS1245IDGST商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

ADS1245IDGST

低功耗24位模数转换器

SMT扩展库PCB免费打样
私有库下单最高享92折
描述
ADS1245 具有高阻态输入缓冲器的 24 位低功耗 ADC
品牌名称
TI(德州仪器)
商品型号
ADS1245IDGST
商品编号
C2861266
商品封装
VSSOP-10​
包装方式
编带
商品毛重
0.03克(g)

商品参数

属性参数值
商品目录模数转换芯片ADC
分辨率(位)24
采样率15Hz
通道数1
工作电压2.5V~5.25V;1.8V~3.6V
接口类型串口
差分输入是
属性参数值
工作温度-40℃~+85℃
时钟/振荡器外置
时钟频率(fc)2.4576MHz
基准电压源外置
ADC架构Sigma-Delta
静态电流1uA
功能特性集成调制器;输入缓冲器;自动校准;双极性输入;同步采样;多芯片同步;内置数字滤波器

商品概述

ADS1245是一款24位Δ-Σ模数转换器(ADC),采用MSOP-10封装,具备出色的性能和极低功耗,适用于要求苛刻的高分辨率测量场景,尤其是便携式以及其他受空间和功耗限制的系统。缓冲输入阻抗为3GΩ,可在使用高阻抗源时最大限度减小测量误差,可为需要更高输入阻抗的设计提供直接升级路径。三阶Δ-Σ调制器和数字滤波器构成该ADC的基础,模拟调制器具备±2.5V差分输入范围,数字滤波器可抑制50Hz和60Hz信号,在一个周期内完全稳定,输出数据速率为15次采样每秒(SPS)。简洁的二线制串行接口提供所有必要控制,数据读取、自校准和休眠模式都可通过几个简单波形完成。当仅需要单次转换时,ADS1245可在测量间隔空闲时关闭(休眠模式),大幅降低整体功耗。多片ADS1245可连接在一起,构建同步采样多通道测量系统。该器件设计为可轻松连接到微控制器,例如MSP430。ADS1245支持2.5V至5.25V模拟电源和1.8V至3.6V数字电源,正常工作功耗通常低于470μW,休眠模式下低于1μW。ADS1245是一款由三阶调制器加数字滤波器构成的ADC,调制器测量差分输入信号VIN = (AINP - AINN),参考差分基准VREF = (VREFP - VREFN),内部对差分基准进行缩放,使得满量程输入范围为±2 VREF。数字滤波器接收调制器信号,输出低噪声数字信号,同时设置转换器的频率响应,在提供50Hz和60Hz抑制的同时,单个转换周期即可完成建立。二线制串行接口指示转换完成,并向用户输出数据。待测量输入信号施加到AINP和AINN引脚,ADS1245具备低漂移斩波稳定缓冲器,可实现非常高的输入阻抗。

商品特性

  • 20位有效分辨率
  • 高阻抗缓冲输入
  • ±2.5V差分输入范围
  • 0.0006% INL (typ),0.0015% INL (max)
  • 简洁的二线制串行接口
  • 同时抑制50Hz和60Hz
  • 休眠模式下单次转换
  • 单周期建立
  • 自校准
  • 适用于多通道系统
  • 可轻松连接到MSP430
  • 电流消耗:158μA
  • 模拟电源:2.5V 至 5.25V
  • 数字电源:1.8V 至 3.6V

应用领域

  • 手持仪器仪表
  • 便携式医疗设备
  • 工业过程控制
  • 测试测量系统
