商品概述

DAC108S085是一款功能齐全的通用八通道10位电压输出数模转换器（DAC），可在+2.7V至+5.5V单电源下工作，3V供电时功耗为1.95mW，5V供电时功耗为4.85mW。DAC108S085采用16引脚WQFN封装和16引脚TSSOP封装。WQFN封装使DAC108S085成为同类产品中体积最小的八通道DAC。片上输出放大器支持轨到轨输出摆幅，三线串行接口在整个电源电压范围内的时钟速率最高可达40MHz。竞品器件在2.7V至3.6V电源电压范围内的时钟速率限制为25MHz。该串行接口与标准SPI、QSPI、MICROWIRE和DSP接口兼容。DAC108S085还支持菊花链操作，可通过单个串行接口同时更新任意数量的DAC108S085。 DAC108S085有两个参考源。一个参考输入为A至D通道服务，另一个参考源为E至H通道服务。每个参考源可在0.5V至VA之间独立设置，提供尽可能宽的输出动态范围。DAC108S085有一个16位输入移位寄存器，用于控制操作模式、掉电状态以及DAC通道的寄存器/输出值。所有八个DAC输出可同时或单独更新。上电复位电路确保DAC输出在上电时为零伏，并保持该状态直到向器件进行有效写入。DAC108S085的掉电功能允许每个DAC独立供电，并提供三种不同的终端选项。当所有DAC通道均处于掉电状态时，3V供电时功耗降至小于0.3μW，5V供电时功耗降至小于1μW。DAC108S085的低功耗和小封装使其成为电池供电设备的理想选择。 DAC108S085是引脚兼容DAC系列产品之一，该系列还包括8位的DAC088S085和12位的DAC128S085。这三款器件引脚排列相同，使系统设计人员无需重新设计印刷电路板即可为其应用选择合适的分辨率。DAC108S085可在-40℃至+125℃的扩展工业温度范围内工作。

商品特性

确保单调性
低功耗运行
轨到轨电压输出
菊花链功能
上电复位至0V
同步输出更新
单通道掉电功能
宽电源电压范围（+2.7V至+5.5V）
双参考电压，范围为0.5V至VA
工作温度范围为-40℃至+125℃
业界最小封装

应用领域

电池供电仪器
数字增益和失调调整
可编程电压和电流源
可编程衰减器
ADC的电压参考
传感器电源电压
范围检测器

	属性	参数值
	商品目录	数模转换芯片DAC
	分辨率	10位
	通道数	8
	接口类型	SPI；QSPI
	工作电压	2.7V~5.5V
	稳定时间	6us
	输出类型	电压-缓冲

	属性	参数值
	积分非线性	2LSB
	工作温度	-40℃~+125℃
	上电复位	内置
	基准电压源	外置
	数据速率	40MHz
	静态电流	460uA

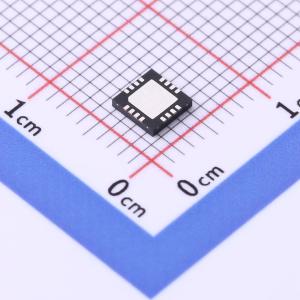

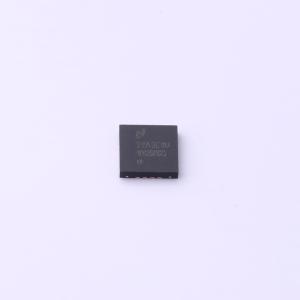

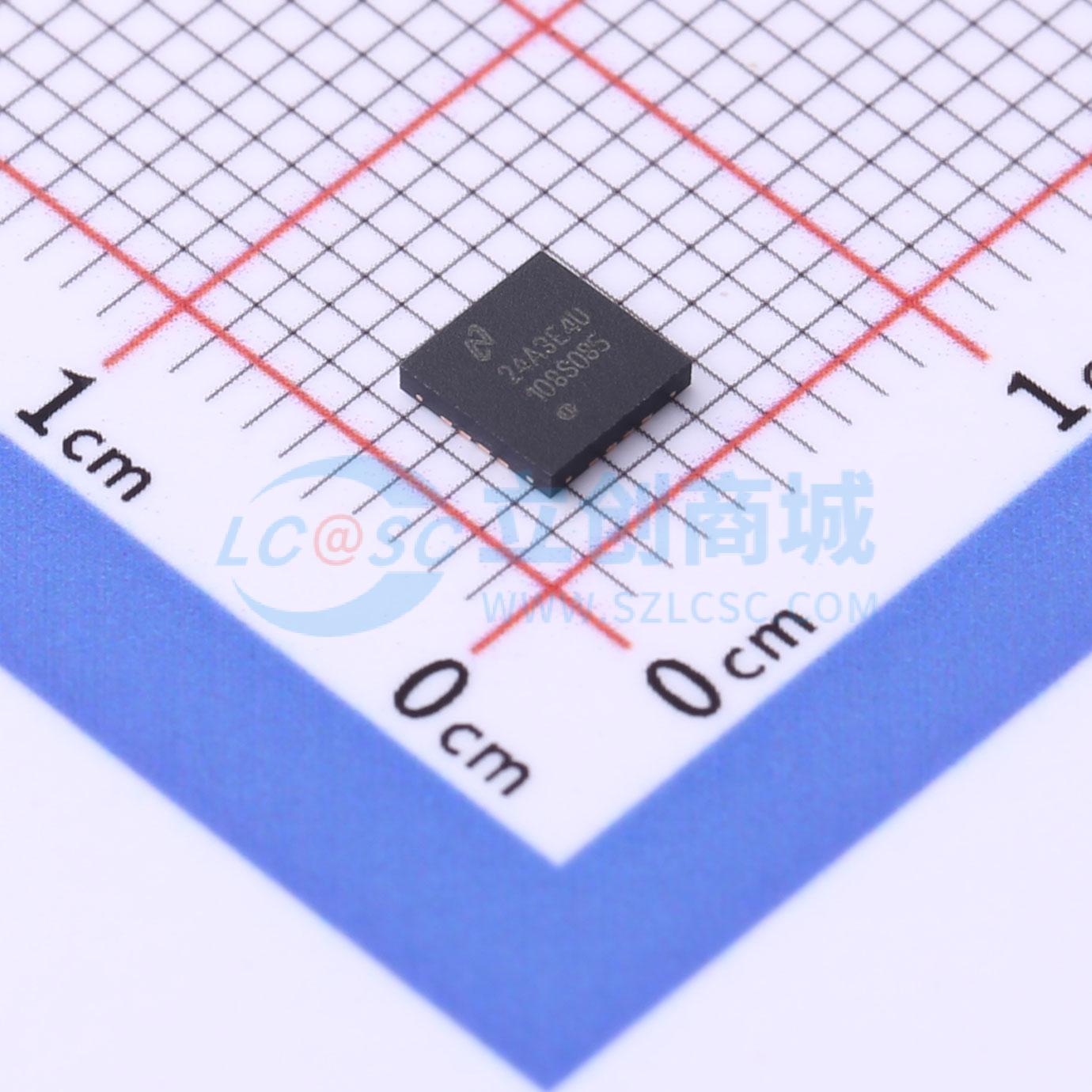

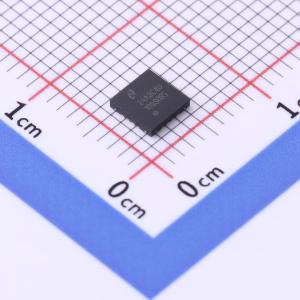

DAC108S085CISQX/NOPB
