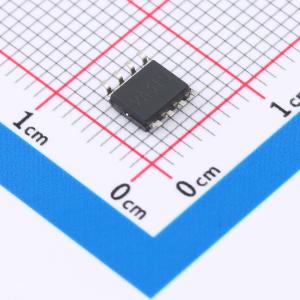

温馨提醒：图片仅供参考，商品以实物为准

TPA6113A2DR

立体声音频功率放大器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: TPA6113A2 2W 立体声模拟输入耳机放大器
品牌名称: TI(德州仪器)
商品型号: TPA6113A2DR
商品编号: C2861057
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.27克(g)

商品参数

商品概述

TPA6113A2是一款立体声音频功率放大器，采用8引脚SOIC封装，可向16Ω负载提供每通道40mW的连续RMS功率。放大器增益通过每个输入通道的两个电阻进行外部配置，0dB至20dB的增益设置无需外部补偿。当5V电源驱动16Ω负载时，1kHz处的THD+N为0.03%，在20Hz至20kHz的整个音频范围内小于1%；对于32Ω负载，1kHz处的THD+N降至0.02%以下，在20Hz至20kHz的整个音频范围内小于1%。该器件内置有限的ESD保护，存储或操作过程中，应将引脚短接或将器件放置在导电泡沫中，防止MOS栅极受到静电损坏。D封装仅提供左端卷带盘包装（例如TPA6113A2DR）。

商品特性

40mW立体声输出
兼容PC电源
完全符合3.3V和5V工作要求
内置爆破音抑制电路
内置中轨生成
具备热保护和短路保护
采用表面贴装SOIC D封装

	属性	参数值
	商品目录	音频功率放大器
	功放类型	-
	扬声器通道数	双声道
	输出功率	40mWx2@16Ω
	总谐波失真+噪声(THD+N)	0.4%
	静态电流(Iq)	3.2mA

	属性	参数值
	信噪比	94dB
	电源纹波抑制比(PSRR)	70dB
	功能特性	ESD保护；自动静音/免噪音开关；使能/关断功能
	工作电压	2.5V~5.5V
	工作温度	-40℃~+85℃
