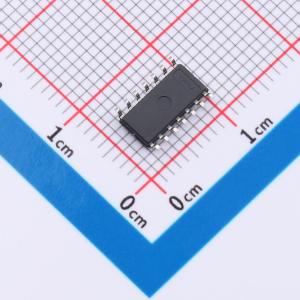

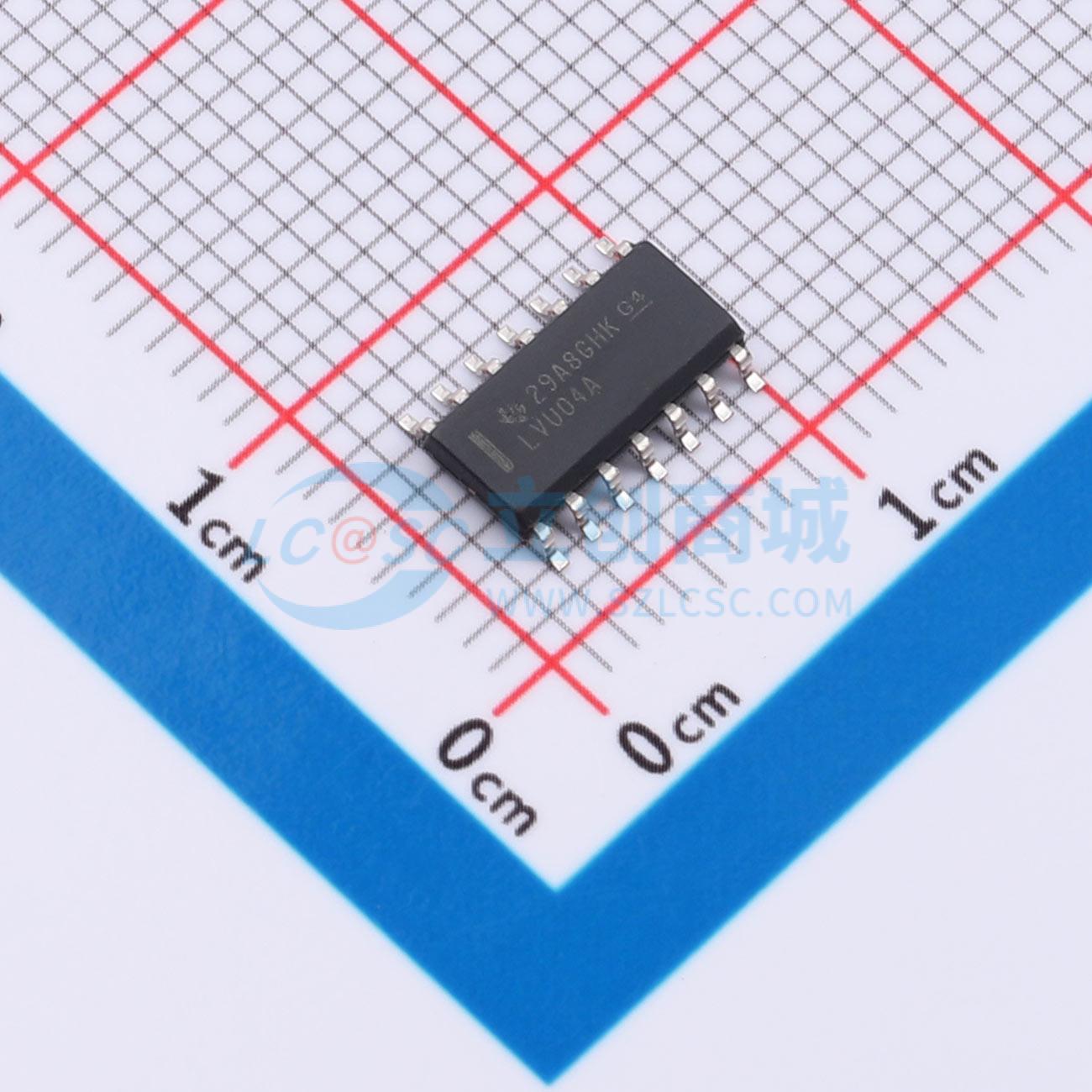

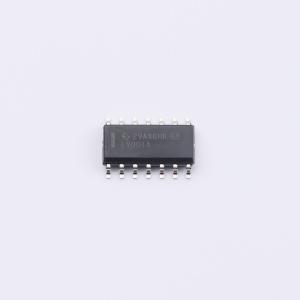

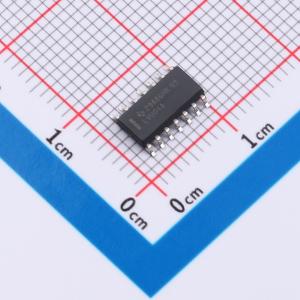

温馨提醒：图片仅供参考，商品以实物为准
SN74LVU04ADR
六路反相器，支持混合模式电压操作，具备闩锁性能和ESD保护
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74LVU04A 6 通道、2V 至 5.5V 反相器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LVU04ADR
- 商品编号
- C2861067
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 1.8348克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | - | |
| 工作电压 | 2V~5.5V | |
| 静态电流(Iq) | 20uA | |
| 通道数 | 6 | |
| 灌电流(IOL) | 12mA | |
| 拉电流(IOH) | 12mA | |
| 输入高电平(VIH) | 1.7V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 300mV | |
| 输出高电平(VOH) | 2V；3.8V；2.48V | |
| 输出低电平(VOL) | 100mV；440mV；400mV；550mV | |
| 传播延迟(tpd) | 7ns@5V,50pF | |
| 系列 | 74LVU | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | - |
商品概述
本产品为六反相器器件，包含六个带无缓冲输出的独立反相器，执行Y = 非A的布尔功能，支持2V~5.5V VCC工作电压，拥有多种封装规格，涵盖的产品型号为SN54LVU04A、SN74LVU04A，对应封装包括J、W、D、DB、DGV、NS、PW、RGY、FK封装，部分引脚为NC引脚，无内部连接。
商品特性
- 工作电压范围2V~5.5V
- 采用无缓冲输出设计
- 5V条件下最大传输延迟tpd为6.5ns
- VCC=3.3V，TA=25℃条件下，输出接地反弹典型值V_OLP小于0.8V
- VCC=3.3V，TA=25℃条件下，输出高电平下冲典型值V_OHV大于2.3V
- 所有端口支持混合模式电压工作
- 锁存性能超过250mA，符合JESD 17标准
- ESD防护性能符合JESD 22标准
- ESD防护等级：人体模型(A114-A)2000V，机器模型(A115-A)200V，带电器件模型(C101)1000V
- 使用时所有未使用的输入必须接VCC或接地，以保证器件正常工作
