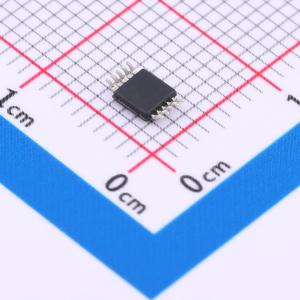

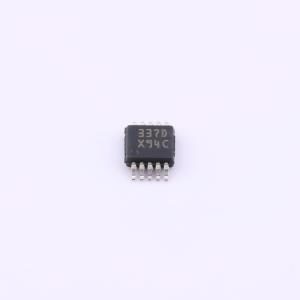

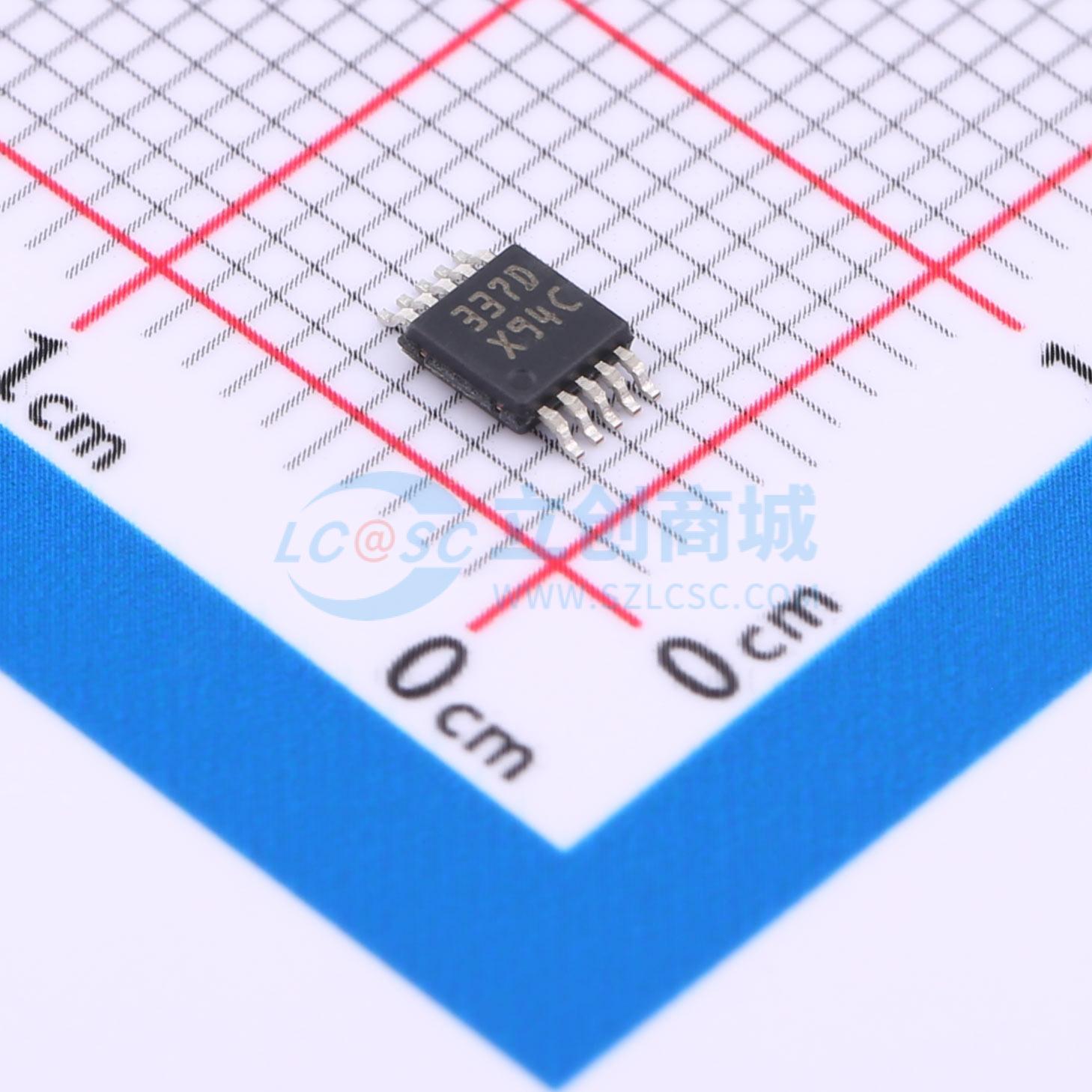

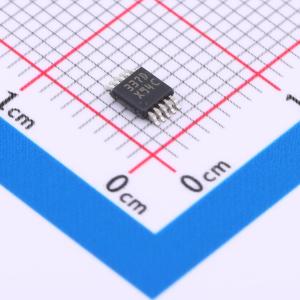

ADC141S626CIMMX/NOPB

ADC141S626是一款14位、采样率为50 kSPS至250 kSPS的模数（A/D）转换器。该转换器基于逐次逼近寄存器（SAR）架构，模拟输入的差分特性从内部采样保持电路贯穿整个A/D转换器，从而提供出色的共模信号抑制能力。ADC141S626具有一个外部参考源，其电压范围为1.0V至VA。它还具备零功耗跟踪模式，在此模式下，当内部采样电容跟踪所施加的模拟输入电压时，ADC消耗的电源电流最小。 串行数据输出为二进制补码形式，与多种标准兼容，如SPI、QSPI、MICROWIRE和许多常见的DSP串行接口。转换结果由串行时钟输入同步输出，是当前正在进行的转换结果；因此，ADC141S626没有延迟。 ADC141S626可采用独立的模拟（VA）和数字输入/输出（VIO）电源供电。VA和VIO的电压范围为2.7V至5.5V，且可相互独立设置。这使得用户可以通过将ADC的模拟部分工作在5V的VA电压下，同时在数字端与3V控制器通信，从而实现性能最大化和功耗最小化。使用3V电源时，以200 kSPS的采样率工作，功耗为2.0 mW。使用5V电源时，以250 kSPS的采样率工作，功耗为4.8 mW。当ADC141S626进入采集（掉电）模式时，功耗分别降至4 μW和13 μW。差分输入、低功耗和小尺寸特性使ADC141S626非常适合直接连接到电池供电系统或远程数据采集应用中的桥式传感器和换能器。 该器件可在-40℃至+85℃的温度范围和0.9 MHz至4.5 MHz的时钟频率下保证正常工作。ADC141S626采用10引脚VSSOP封装。

• 真差分输入
• 保证在50 kSPS至250 kSPS采样率下的性能
• 外部参考源
• 零功耗跟踪模式
• 宽输入共模电压范围
• 工作温度范围为-40℃至±85℃
• 与SPI/QSPI/MICROWIRE/DSP兼容的串行接口

• 汽车导航
• 便携式系统
• 医疗仪器
• 仪器仪表和控制系统
• 电机控制直接传感器接口
