温馨提醒：图片仅供参考，商品以实物为准

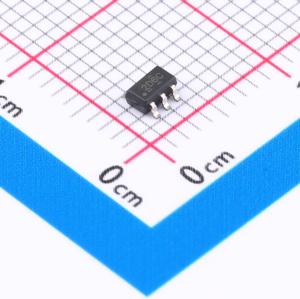

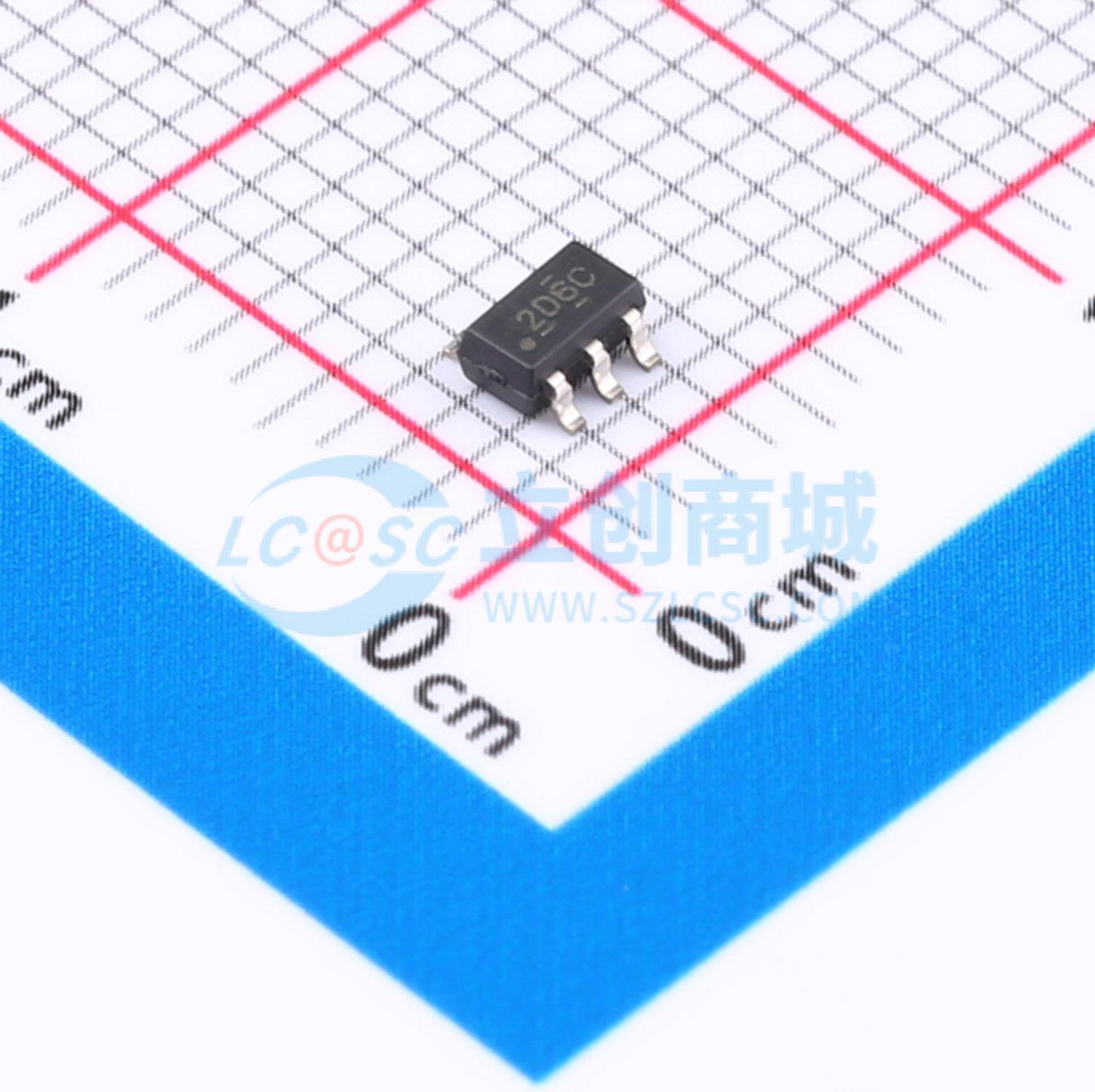

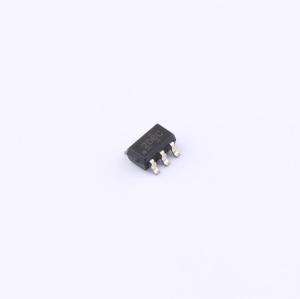

REF3425SQDBVRQ1

低温漂、低功耗、小型串联电压基准

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: REF34-Q1 汽车类低温漂、低功耗、小型串联电压基准
品牌名称: TI(德州仪器)
商品型号: REF3425SQDBVRQ1
商品编号: C2861026
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.027克(g)

商品参数

商品概述

REF34-Q1 器件是一系列低温漂(6ppm/°C)、低功耗、高精度 CMOS 电压基准。该器件具有 ±0.05% 初始精度、低运行电流以及小于 95μA 的功耗。该器件还提供 3.8μVPP/V 的极低输出噪声，这使得器件在用于高分辨率数据转换器和噪声关键型系统时能够保持较高的信号完整性。这些器件的低输出电压迟滞和低长期输出电压漂移进一步提高了稳定性和系统可靠性。此外，器件的小尺寸和低运行电流 (95μA) 使其非常适合电池供电类应用。REF34-Q1 具有一个可将器件设置为关断模式的使能引脚，在该模式下，器件消耗较低的待机电流(3μA)，以帮助降低待机期间的总体系统功耗。 REF34-Q1 系列具有 -40°C 至 +125°C 的较宽额定温度范围。

商品特性

符合 AEC-Q100 标准
器件温度等级 1: -40°C 至 +125°C 的工作环境温度范围
器件 HBM ESD 分类等级 2
器件 CDM ESD 分类等级 C6
初始精度：±0.05%（最大值）
温度系数：6ppm/°C（最大值）
工作温度范围：-40°C 至 +125°C
输出电压选项：2.5V、3.0V、3.3V、4.096V、5.0V
输出电流：±10mA
低静态电流：95μA（最大值）
关断模式电流低至：3μA（最大值）
宽输入电压：12V
输出 1/f 噪声（0.1Hz 至 10Hz）: 3.8μVPPN
出色的长期稳定性（25ppm/1000 小时）
采用 6 引脚和 5 引脚 SOT-23 封装

应用领域

车身控制模块
车载充电器
牵引逆变器
电池管理系统
高级驾驶辅助系统

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	电压基准芯片
	输出类型	固定
	工作电压	3V~12V
	输出电压	2.5V
	输出电流	10mA
	精度	±0.05%

	属性	参数值
	温度系数	6ppm/℃
	电压基准类型	串联
	静态电流(Iq)	95uA
	噪声(0.1Hz-10Hz)	5uVp-p
	噪声(10Hz-10kHz)	24uVrms
	工作温度	-40℃~+125℃@(Ta)
