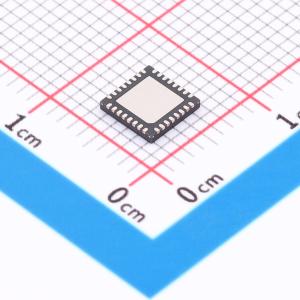

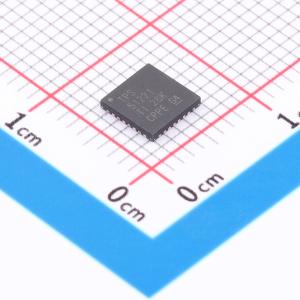

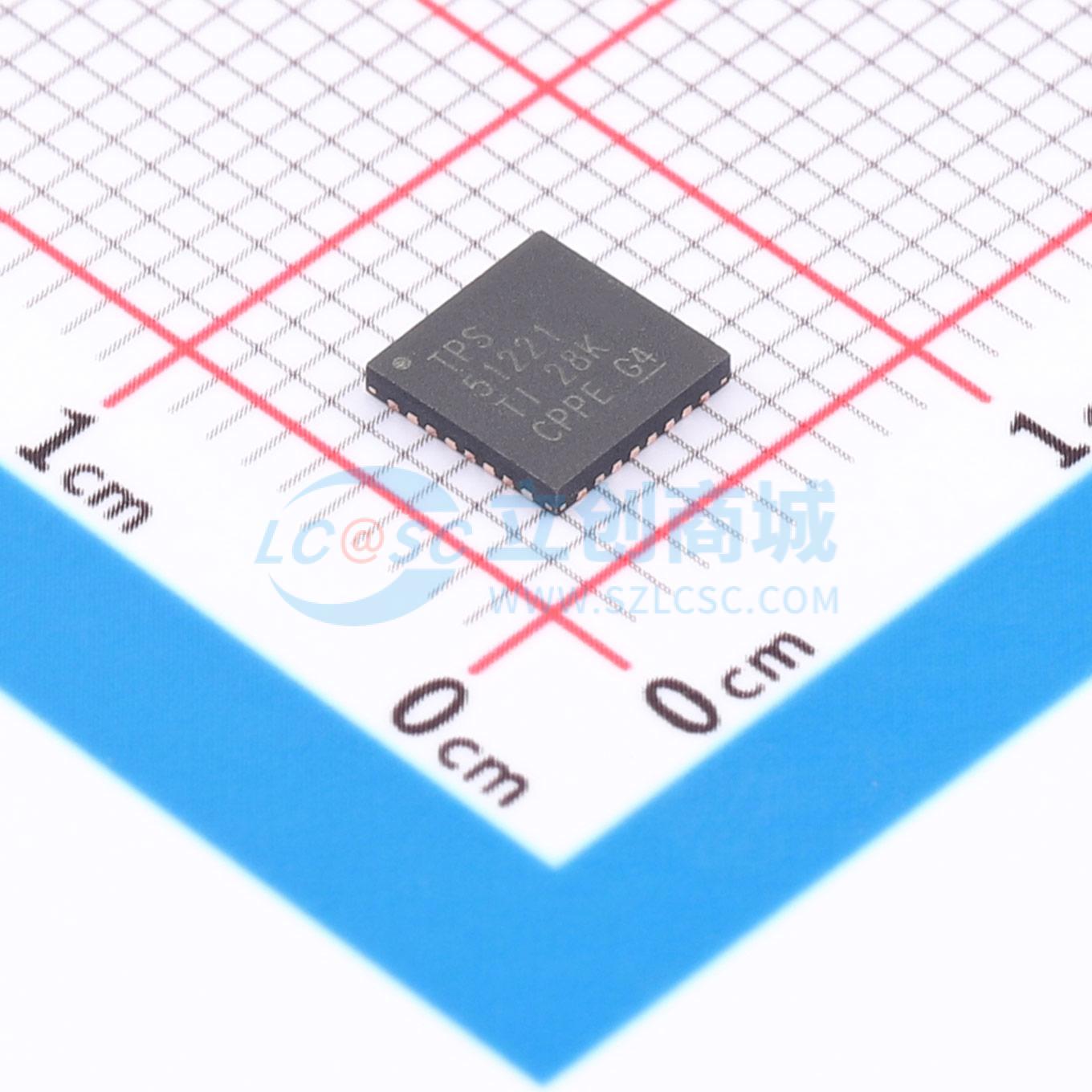

TPS51221RTVR

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS51221 适用于笔记本电脑电源的 3V 至 28V 同步双路输出峰值电流模式降压控制器
品牌名称: TI(德州仪器)
商品型号: TPS51221RTVR
商品编号: C2860696
商品封装: WQFN-32-EP(5x5)
包装方式: 编带
商品毛重: 0.13克(g)

商品参数

商品概述

TPS51221是一款带有2个LDO的双路同步降压调节器控制器。它针对5V/3.3V系统控制器进行了优化，使设计人员能够经济高效地完成2节至4节笔记本电脑系统的电源供应。TPS51221支持高效率、快速瞬态响应和99%占空比运行。它支持4.5V至28V的电源输入电压，以及1V至12V的输出电压。峰值电流模式支持使用低ESR电容实现稳定运行，并确保输出精度。高占空比（99%）运行和宽输入/输出电压范围为小型移动PC和各种其他应用提供了灵活的设计方案。固定频率可通过一个电阻从200kHz调整到1MHz，且每个通道相差180°相位运行。TPS51221还可以与外部时钟同步，交错比可通过其占空比进行调整。TPS51221采用32引脚5x5 QFN封装，工作温度范围为-40℃至85℃。

商品特性

输入电压范围：4.5V至28V
输出电压范围：1V至12V
可选轻载运行模式（连续/自动跳周期/静音跳周期）
可编程下垂补偿
电压伺服可调软启动
200kHz至1MHz固定频率PWM
电流模式架构
通道间180°相移
电阻或电感DCR电流检测
每个通道的电源正常输出
过流保护/过压保护/欠压保护/欠压锁定保护
CH1的电流监测输出
热关断（非锁存）
输出放电功能（可禁用）
集成自举MOSFET开关
QFN32（RTV）

应用领域

笔记本电脑系统以及液晶电视、多功能打印机中的I/O总线负载点

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~28V
	输出电压	1V~12V
	输出电流	-
	开关频率	273kHz~333kHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	2
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	外置
	输出类型	可调
