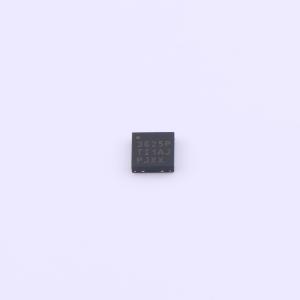

LMR23625CFPDRRR

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LMR23625 SIMPLE SWITCHER® 36V、2.5A 同步降压转换器
品牌名称: TI(德州仪器)
商品型号: LMR23625CFPDRRR
商品编号: C2861107
商品封装: WSON-12-EP(3x3)
包装方式: 编带
商品毛重: 0.17克(g)

商品参数

商品概述

LMR23625 SIMPLE SWITCHER 是一款易于使用的36V、2.5A 同步降压稳压器。该器件具有 4V - 36V 的宽输入范围，适用于从非稳压源进行电源调节的各种工业应用。采用峰值电流模式控制来实现简单控制环路补偿和逐周期电流限制。它采用 75μA 的静态电流，因此适用于电池供电系统。该器件具有超低关断电流，可进一步延长电池使用寿命。内部环路补偿意味着用户不用承担设计环路补偿组件的枯燥工作。这样还能够最大限度地减少外部元件数。该器件可选用固定频率 FPWM 模式，在轻负载情况下实现小输出电压纹波。HSOIC 的扩展系列产品能够以引脚到引脚兼容封装提供 1A (LMR23610) 和 3A (LMR23630) 负载电流选项，实现简单且优化的 PCB 布局。利用精密使能端输入可以简化稳压器控制和系统电源时序。保护特性包括逐周期电流限制、间断模式短路保护和过多功率耗散而引起的热关断。

商品特性

4V 至 36V 的输入电压范围
2.5A 持续输出电流
集成同步整流
电流模式控制
最小导通时间：60ns
带 PFM 和强制 PWM 模式选项的 2.1MHz 开关频率 (HSOIC)
仅带强制 PWM 模式的 2.1MHz 开关频率 (WSON)
与外部时钟频率同步
内置补偿功能，便于使用
无负载条件下的静态电流为 75μA
软启动至预偏置负载
支持高占空比运行模式
精密使能输入
具有断续模式的输出短路保护
过热保护
带 PowerPAD 的 8 引脚 HSOIC 封装
带 PowerPAD 的 12 引脚 WSON 可湿性侧面封装
使用 LMZM33603 模块缩短产品上市时间
使用 LMR23625 并借助 WEBENCH 电源设计器创建定制设计方案

应用领域

工厂和楼宇自动化系统：PLC CPU、HVAC 控制、电梯控制
用于机群管理、智能电网和安防应用的 GSM 和 GPRS 模块
通用宽输入电压调节

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	-
	输出电压	-
	输出电流	-
	开关频率	-
	工作温度	-

	属性	参数值
	同步整流	是
	输出通道数	-
	拓扑结构	-
	静态电流(Iq)	-
	开关管(内置/外置)	-
	输出类型	-
