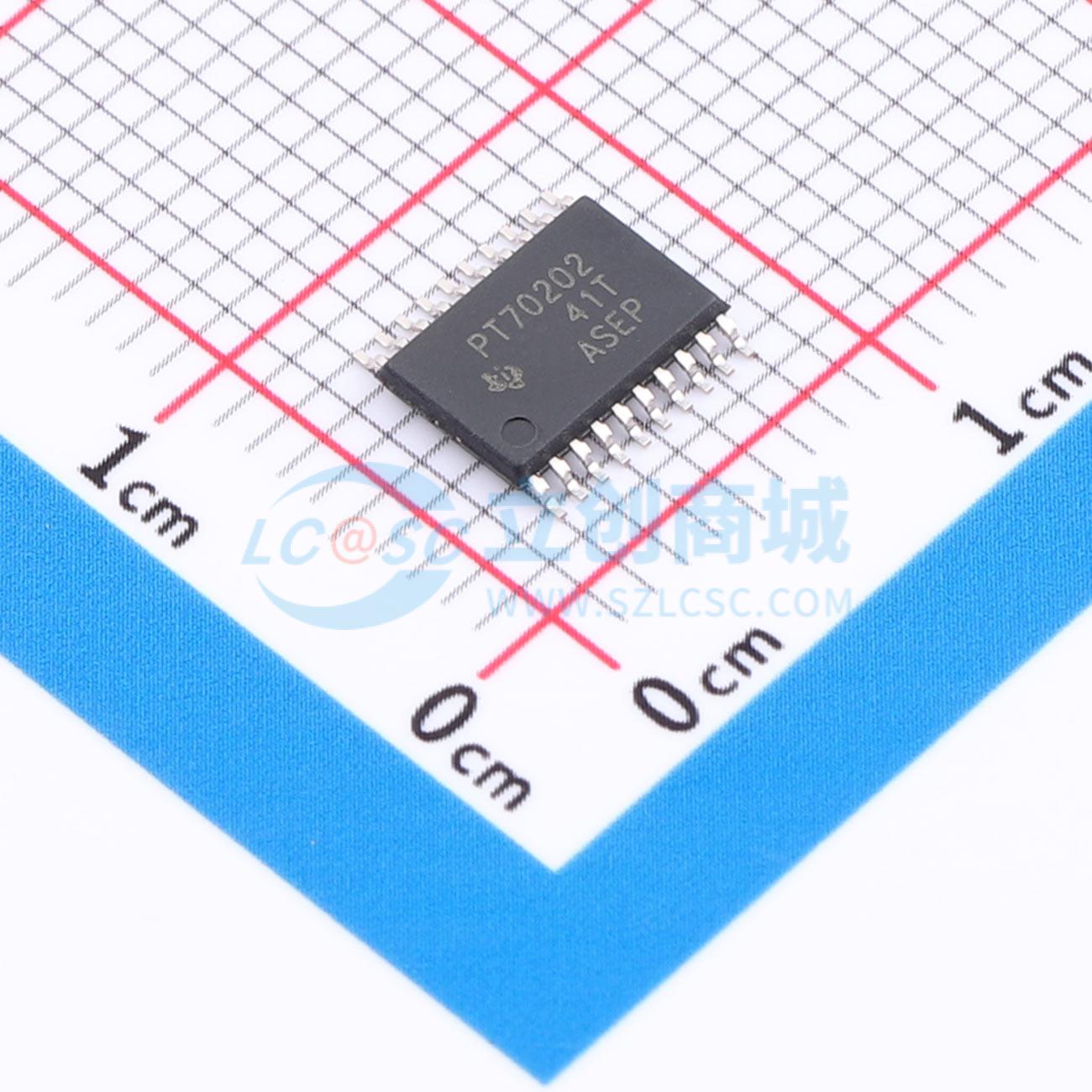

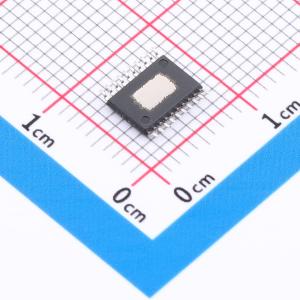

TPS70202PWPR

TPS702xx是一款低压差稳压器，集成了SVS（复位、上电复位）和电源正常（PG）功能。该器件的稳压器1和稳压器2分别能够提供500mA和250mA的电流。满载时，静态电流通常为190μA。其具有精度高、瞬态响应快、SVS监控电路（上电复位）、手动复位输入和独立使能功能等差异化特性，可提供完整的系统解决方案。

TPS702xx系列稳压器具有极低的压差和双路输出。这些器件无需使用额外的滤波旁路电容，即可实现极低的噪声输出性能，并且设计为具有快速瞬态响应，搭配10μF低ESR电容时可保持稳定。

这些器件提供固定的3.3V/2.5V、3.3V/1.8V、3.3V/1.5V、3.3V/1.2V电压选项以及可调电压选项。稳压器1最高可支持500mA，稳压器2最高可支持250mA。独立的电压输入允许设计人员配置电源。

由于PMOS器件表现为低阻值电阻，因此压差非常低（稳压器1通常为170mV），且与输出电流成正比。此外，由于PMOS传输元件是电压驱动器件，静态电流非常低，且与输出负载无关（在整个输出电流范围和温度范围内，最大值为230μA）。该LDO系列还具有睡眠模式；分别向EN或EN2（使能）施加高电平信号可关闭稳压器1或稳压器2。当同时向EN1和EN2施加高电平信号时，两个稳压器均进入睡眠模式，从而在TJ = +25°C时将输入电流降至2μA。

对于每个稳压器，内部均有一个放电晶体管，用于在稳压器关闭（禁用）时对输出电容进行放电。

PG1引脚报告VOUT1的电压状态。PG1引脚可用于为稳压器1供电的电路实现SVS（复位、上电复位）。PG2引脚报告VOUT2的电压状态。PG2引脚可用于为稳压器2供电的电路实现SVS（上电复位）。

TPS702xx具有复位（SVS、上电复位）功能。在欠压情况下，复位输出会触发复位操作。复位还指示手动复位引脚（MR）的状态。当MR处于逻辑高电平时，复位在延迟120ms后进入高阻态。若要监控VOUT1，可将PG1输出引脚连接到MR。若要监控VOUT2，可将PG2输出引脚连接到MR。

该器件具有欠压锁定（UVLO）电路，可防止内部稳压器在VINI达到2.5V之前开启。

• 双路输出电压，适用于分离式电源应用
• 独立使能功能（有关顺序输出，请参阅型号TPS701xx）
• 稳压器1输出电流范围为500mA，稳压器2输出电流范围为250mA
• 快速瞬态响应
• 电压选项：3.3V/2.5V、3.3V/1.8V、3.3V/1.5V、3.3V/1.2V以及双路可调输出
• 带120ms延迟的开漏上电复位
• 稳压器1和稳压器2的开漏电源正常指示
• 超低静态电流，典型值为190μA
• 待机时输入电流为1μA
• 低噪声：无旁路电容时为65μVRMS
• 快速输出电容放电功能
• 一个手动复位输入
• 在负载和温度范围内精度为2%
• 欠压锁定（UVLO）功能
• 20引脚PowerPAD TSSOP封装
• 热关断保护
