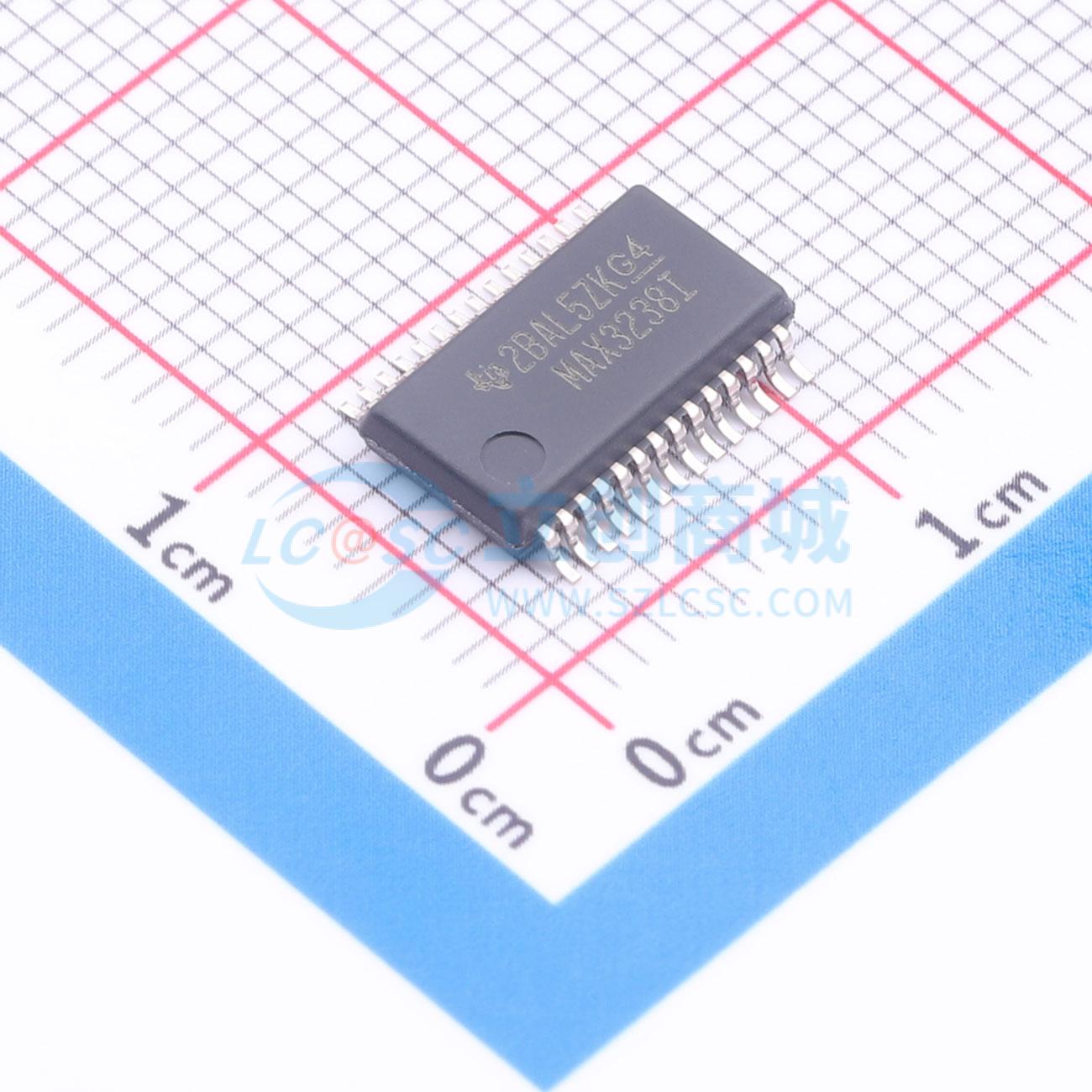

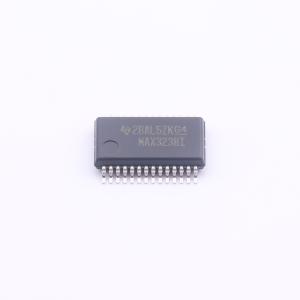

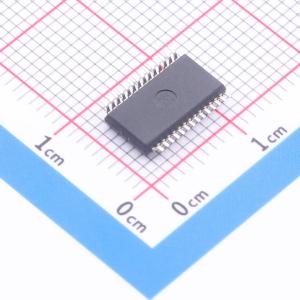

MAX3238IDBR
MAX3238IDBR
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MAX3238 具有 ±15kV ESD 保护的 3V 至 5.5V 多通道 250kbps RS-232 线路驱动器/接收器
- 品牌名称
- TI(德州仪器)
- 商品型号
- MAX3238IDBR
- 商品编号
- C2860717
- 商品封装
- SSOP-28-208mil
- 包装方式
- 编带
- 商品毛重
- 0.446克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS232芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 5 | |
| 接收器数 | 3 |
| 属性 | 参数值 | |
|---|---|---|
| 数据速率 | 250Kbps | |
| 工作电压 | 3V~5.5V | |
| 工作温度 | -40℃~+85℃ |
商品概述
MAX3238由五个线路驱动器、三个线路接收器和一个双电荷泵电路组成，引脚到引脚（串口连接引脚，包括GND）具备±15 kV ESD（HBM）保护。该器件符合TIA/EIA - 232 - F要求，为笔记本和超便携笔记本电脑应用提供电气接口。电荷泵和四个小型外部电容允许器件通过单一3 V至5.5 V电源供电运行。此外，该器件包含一个始终激活的同相输出（ROUT1B），允许使用振铃指示的应用在器件掉电时传输数据。这些器件的数据信号传输速率高达250 kbit/s，驱动器输出最大压摆率为30 V/μs。
商品特性
- 使用人体模型（HBM）时超过±15 kV
- 符合或超过TIA/EIA - 232 - F和ITU v.28标准要求
- 采用3 V至5.5 V VCC电源供电运行
- 数据传输速率高达250 kbit/s
- 五个驱动器和三个接收器
- 低待机电流：典型值为1 μA
- 外部电容：4×0.1 μF
- 3.3 V电源时可接受5 V逻辑输入
- 始终激活的同相接收器输出（ROUT1B）
- 可选高速引脚兼容器件（1 Mbit/s）
应用领域
- 电池供电系统
- 个人数字助理（PDA）
- 笔记本电脑
- 超便携笔记本电脑
- 便携式电脑
- 掌上电脑
- 手持设备
- 调制解调器
- 打印机
