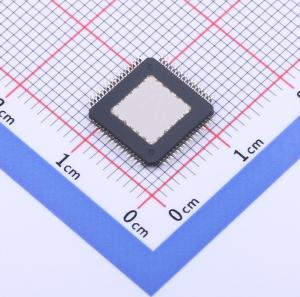

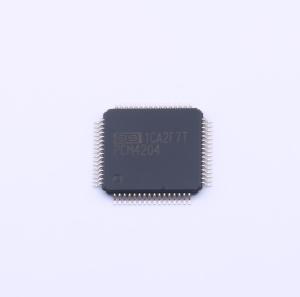

温馨提醒：图片仅供参考，商品以实物为准

PCM4204PAPR

PCM4204 高性能四通道音频模数转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: PCM4204 118dB SNR 4 通道音频 ADC
品牌名称: TI(德州仪器)
商品型号: PCM4204PAPR
商品编号: C2863340
商品封装: HTQFP-64(10x10)
包装方式: 编带
商品毛重: 0.54克(g)

商品参数

商品概述

PCM4204是一款高性能的四通道模数（A/D）转换器，专为专业和广播音频应用而设计。PCM4204架构为每个通道采用了一个1位Δ-Σ调制器，并结合了一种新型的密度调制抖动方案，以改善动态性能。 PCM4204支持24位线性PCM输出数据，采样频率最高可达216kHz。PCM4204还可配置为为每个通道输出64倍或128倍过采样的1位直接流数字（DSD）数据。此外，PCM4204支持DSD输入模式，可利用片上数字抽取滤波器将1位DSD数据转换为24位PCM数据格式。这些特性使PCM4204适用于各种数字音频录制和处理应用。 PCM4204包含一个灵活的音频串行端口接口，支持标准PCM音频数据格式以及时分复用（TDM）PCM数据格式。多种格式支持使系统设计人员能够选择最适合最终应用的接口格式。音频数据格式选择、采样模式配置和高通滤波器功能均通过专用控制引脚进行编程。 PCM4204采用+5V模拟电源和+3.3V数字电源供电。数字I/O引脚与+3.3V逻辑系列兼容。PCM4204采用热增强型HTQFP - 64 PowerPAD封装。

商品特性

四个高性能Δ-Σ模数转换器 - 24位线性PCM或1位直接流数字（DSD）输出数据
支持最高216kHz的PCM输出采样率
支持64fS和128fS的DSD输出数据速率
动态性能：PCM输出 - 动态范围：118dB - 总谐波失真加噪声（THD+N）： - 105dB
动态性能：DSD输出 - 动态范围：115dB - 总谐波失真加噪声（THD+N）： - 103dB
音频串行端口 - 24位线性PCM输出数据主模式或从模式操作支持左对齐、右对齐、I2S和TDM数据格式
DSD数据端口 - 支持同时为所有四个通道提供DSD输出或输入输入模式可实现1位DSD到24位PCM数据格式的转换
额外的PCM输出特性 - 线性相位数字抽取滤波器 - 用于去除直流的数字高通滤波器 - 每个通道的削波标志输出
电源：+5V模拟电源和+3.3V数字电源
功耗：
- fS = 48kHz：典型值600mW
- fS = 96kHz：典型值640mW
- fS = 192kHz：典型值615mW
掉电模式
采用热增强型HTQFP - 64封装

应用领域

数字录音机和混音台
数字音频效果处理器
广播演播室设备
环绕声编码器
高端音频/视频接收器

优惠活动

购买数量

(1500个/圆盘，最小起订量 1 个)

个

起订量：1 个1500个/圆盘

总价金额：

￥ 0.00

近期成交6单

	属性	参数值
	商品目录	ADC/DAC-专用型
	分辨率	24
	通道数	4
	工作电压	3V~3.6V；5V
	接口类型	I2S

	属性	参数值
	芯片类型参数/描述	音频ADC
	工作温度	-10℃~+70℃
	基准电压源	内置
	基准电压值	2.5V
	采样率	216000Hz
