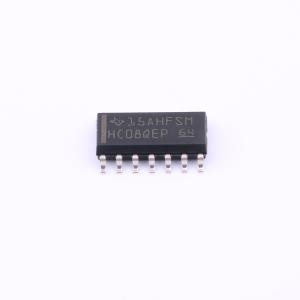

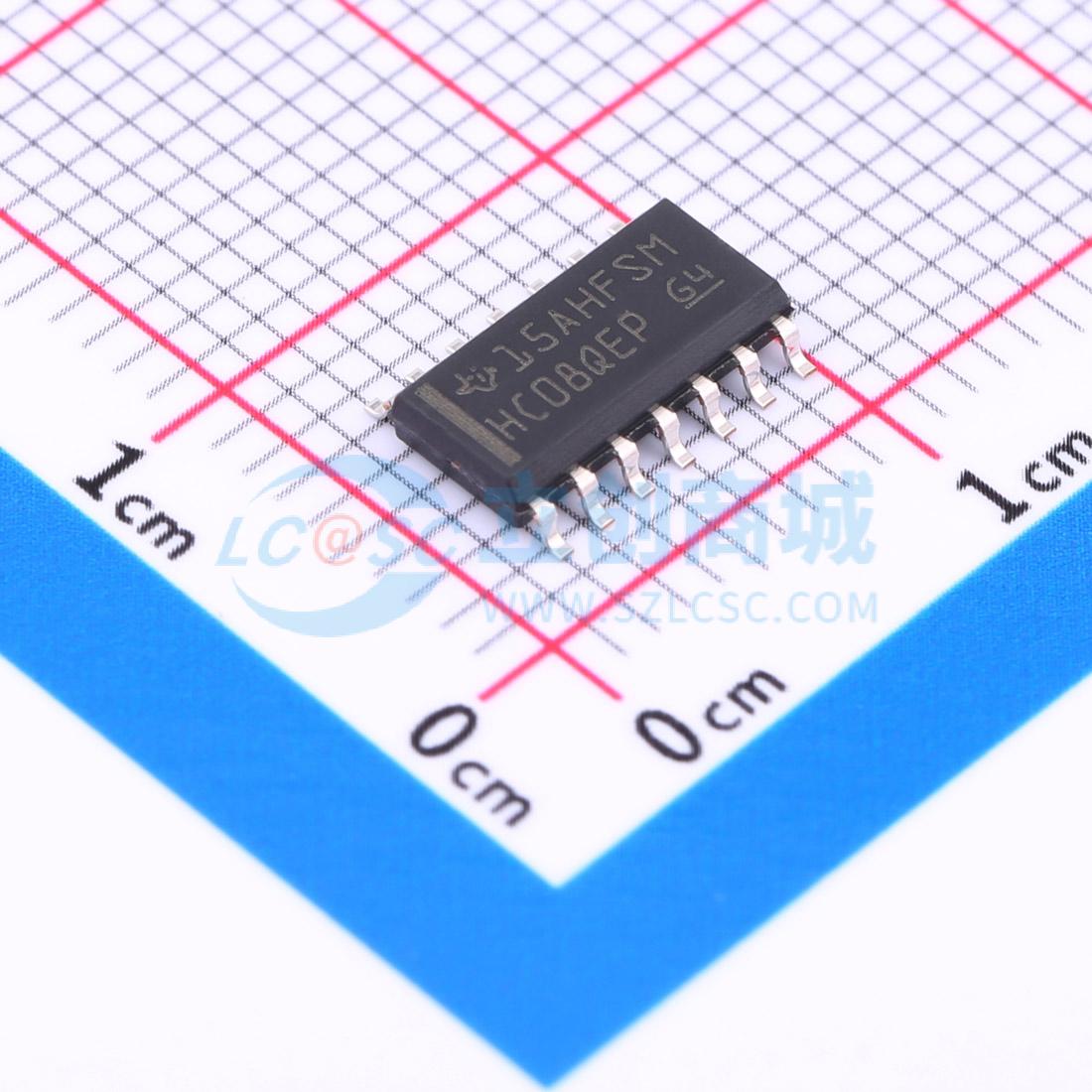

CD74HC08QM96EP
四组 2 输入正与门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- CD74HC08-EP 增强型产品、4 通道、2 输入 2V 至 6V 5.2mA 驱动强度与门
- 品牌名称
- TI(德州仪器)
- 商品型号
- CD74HC08QM96EP
- 商品编号
- C2860790
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 0.62克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与门 | |
| 门电路数量 | 4 | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 2uA | |
| 灌电流(IOL) | 5.2mA | |
| 拉电流(IOH) | 5.2mA | |
| 输入高电平(VIH) | 1.5V~4.2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 500mV~1.8V | |
| 输出高电平(VOH) | 3.7V；5.9V；1.9V；5.2V；4.4V | |
| 输出低电平(VOL) | 100mV；400mV | |
| 系列 | 74HC系列 | |
| 传播延迟(tpd) | 15ns@6V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | - |
商品概述
CD74HC08逻辑门采用硅栅CMOS工艺，可实现与LSTTL门相近的工作速度，同时具备标准CMOS集成电路的低功耗特性，所有器件均可驱动10个LSTTL负载。
商品特性
- 采用受控基线，拥有一个组装测试站点和一个制造站点
- 工作温度范围可扩展至-55℃~125℃
- 提供增强型缩减制造源DMS支持，提供增强型产品变更通知，拥有合格追溯记录
- 输入带缓冲
- 在VCC=5V、CL=15pF、TA=25℃条件下，典型传播延迟为7ns
- 扩展温度范围内支持扇出，标准输出可带10个LSTTL负载，总线驱动器输出可带15个LSTTL负载
- 传播延迟与转换时间平衡
- 相比LSTTL逻辑集成电路功耗显著降低
- VCC工作范围为2V~6V
- 抗干扰性强，VCC=5V时，低电平噪声容限或高电平噪声容限为VCC的30
- 兼容CMOS输入，在VOL、VOH条件下输入电流II≤1μA
- 符合JEDEC和行业标准，可保证扩展温度范围内的可靠运行，合格测试包括高加速应力测试、温度循环测试、电迁移测试、键合金属间寿命测试、模塑化合物寿命测试等
- 最大额定值：电源电压范围为-0.5V~7V，输入钳位电流为±20mA，输出钳位电流为±20mA，流过VCC或GND的连续电流为±50mA，封装热阻θJA为180℃/W，最高结温为150℃，焊接时距离壳体1.59±0.79mm处引脚最长10秒的耐温为300℃，存储温度范围为-65℃~150℃
- 未使用的输入必须接VCC或GND，才能保证器件正常工作
- Cpd参数用于计算每个门的动态功耗，动态功耗PD等于VCC的平方乘以fI乘以（Cpd加CL），其中fI为输入频率，CL为输出负载电容，VCC为电源电压
