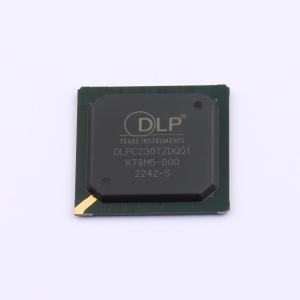

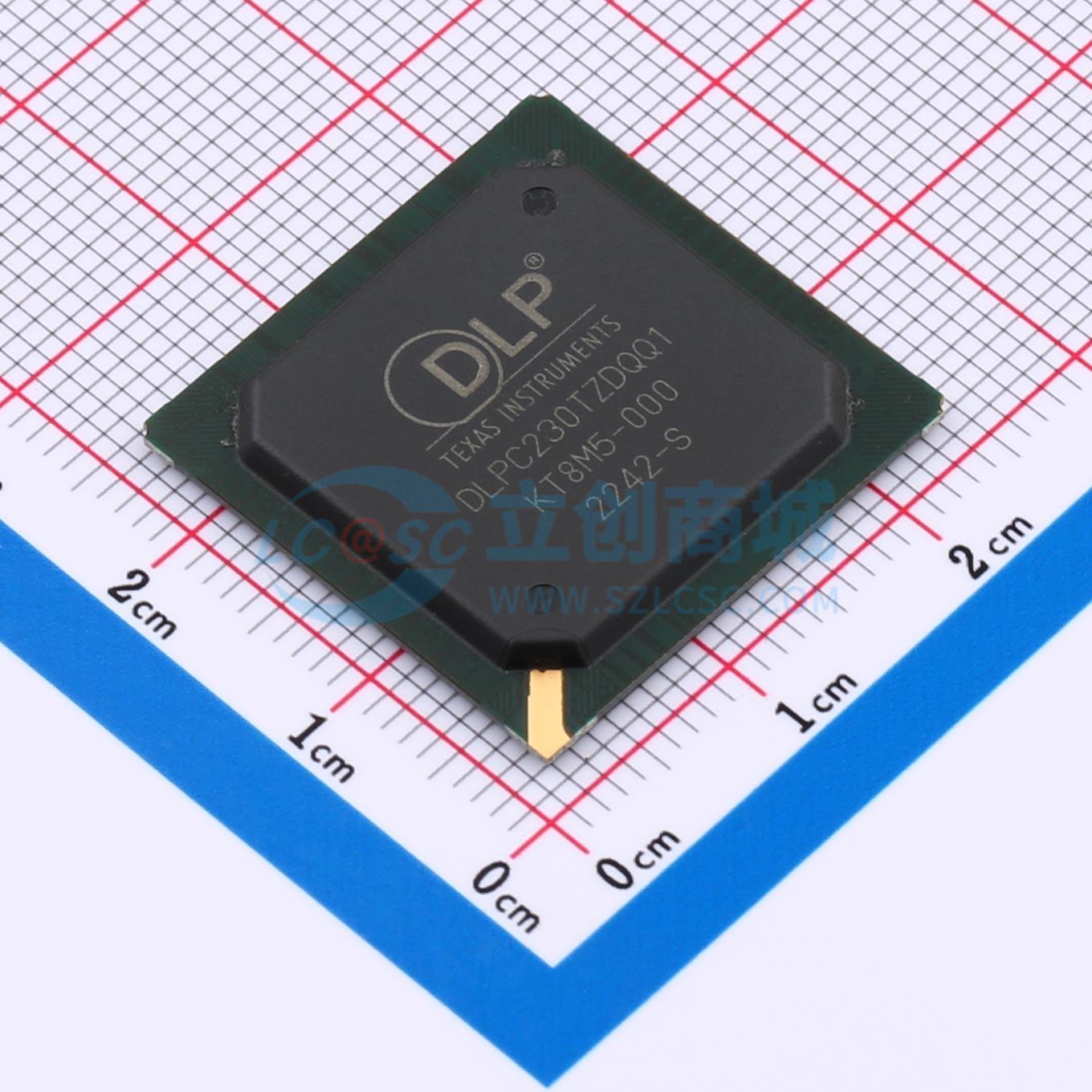

DLPC230TZDQQ1
适用于DLP553x-Q1芯片组的汽车用DMD控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- DLPC230-Q1 适用于 DLP553x-Q1 芯片组的 DLP® 汽车数字微镜器件 (DMD) 控制器
- 品牌名称
- TI(德州仪器)
- 商品型号
- DLPC230TZDQQ1
- 商品编号
- C2860792

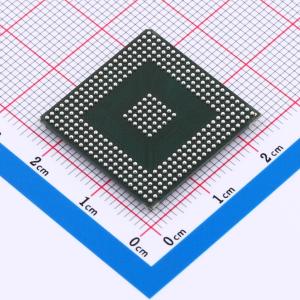

- 商品封装
- BGA-324
- 包装方式
- 托盘
- 商品毛重
- 1.9克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 照明驱动 | |
| 驱动类型 | - |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+105℃ |
商品概述
汽车用DLPC230-Q1应用DMD显示屏控制器是两种DMD芯片组：DLP5530-Q1（内部显示屏应用，例如HUD）和DLP5531-Q1（外部照明应用，例如高分辨率前照灯）的组成部分。两种芯片组均包含0.55英寸DMD和TPS99000-Q1系统管理和照明控制器。DLPC230-Q1集成了具备错误代码校正(SECDEDECC)功能的嵌入式处理器，支持主机控制和实时反馈、片上诊断和系统监控。还包括片上SRAM，无需外部DRAM。DLPC230-Q1与TPS99000-Q1结合使用，可支持HUD应用超过5000:1的高动态范围调光。Sub-LVDS 600MHz DMD接口支持高DMD刷新率，以无缝生成优质数字图像，同时降低辐射发射。
商品特性
- 符合汽车类应用的要求，具有符合AEC-Q100标准的下列特性：器件温度等级2级，环境工作温度范围为 -40°C至105°C；器件HBM ESD分类等级2；器件CDM ESD分类等级C4B
- DMD显示控制器支持DLP5530-Q1汽车内部显示屏芯片组和DLP5531-Q1汽车外部照明芯片组
- 扩展输入图像以匹配DMD分辨率
- 边框调整：垂直图像位置±50%，水平图像位置±10%，降低了机械对齐(HUD)需求
- 支持两倍或四倍像素，以允许低分辨率视频输入
- 伽马校正
- 具备错误矫正(ECC)功能的嵌入式处理器
- 片上诊断和自检能力，系统诊断包括温度监控、器件接口监控和光电二极管监控
- 集成平滑调光管理
- 可配置GPIO
- 600MHz Sub-LVDS DMD接口，以实现低功率和低排放
- 扩频计时，以降低EMI
- 高达110MHz的单OpenLDI (FPD-Link I)端口
- 高达110MHz的24位RGB并行接口中的并行接口最大像素时钟，并进行了水平边框调整
- 可配置主机控制接口
- 串行外设接口(SPI) 10MHz
- I2C (400kHz)
- 主机IRQ信号，用于针对重大系统错误提供实时反馈
- TPS99000-Q1系统管理和照明控制器接口
应用领域
- 宽视野和增强现实抬头显示屏(HUD)
- 高分辨率前照灯
