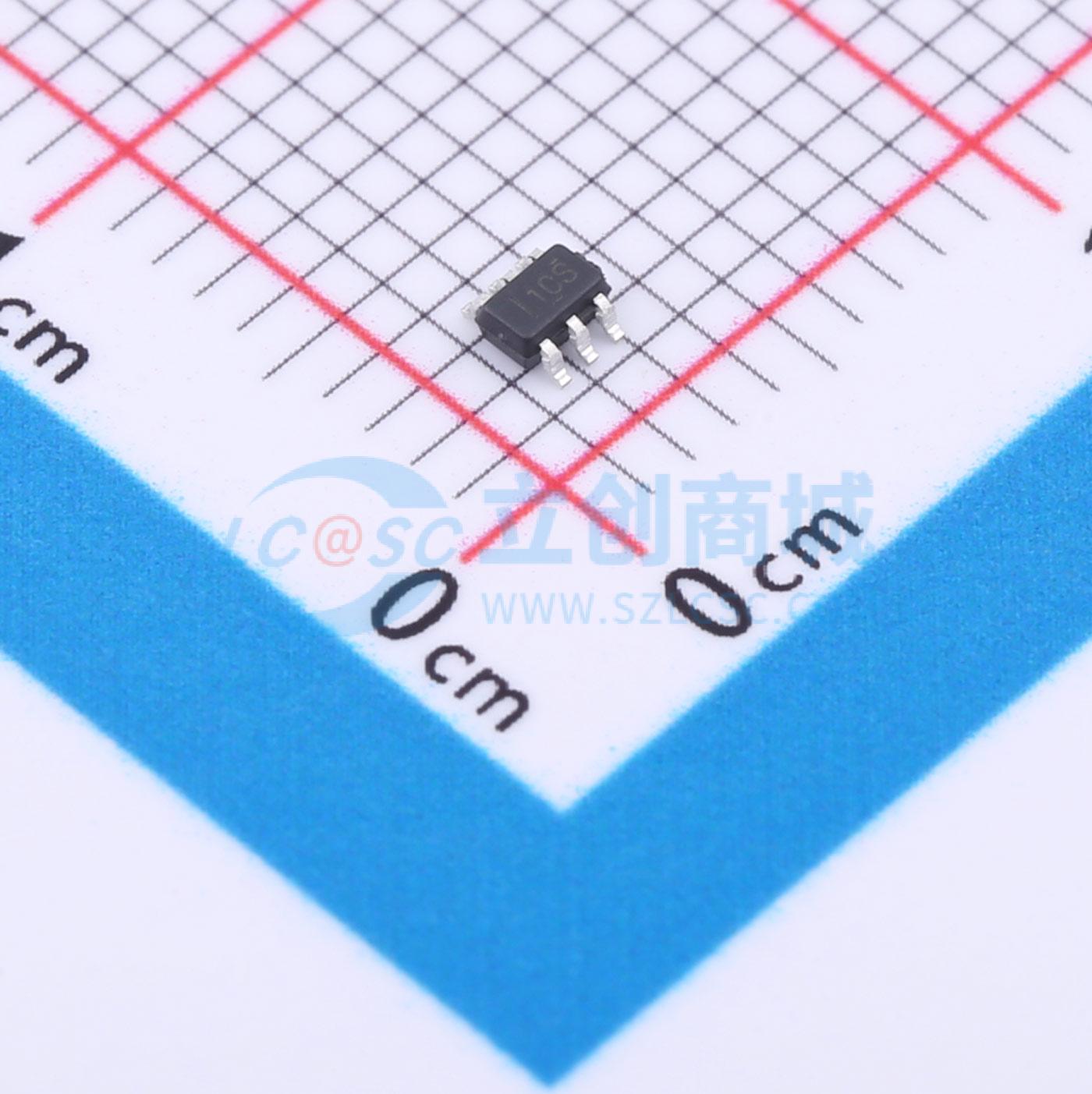

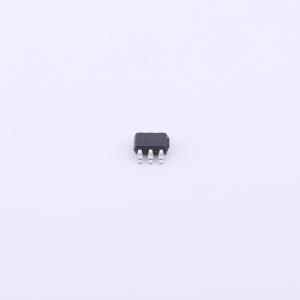

TPS22919DCKT

TPS22919 器件是一款具有受控压摆率的小型单通道负载开关。此器件包含一个可在1.6V 至5.5V 输入电压范围内运行的N 沟道MOSFET，并且支持1.5A 的最大持续电流。 开关导通状态由数字输入控制，此输入可与低压控制信号直接连接。首次加电时，此器件使用智能下拉电阻来保持ON 引脚不悬空，直到系统定序完成。故意将该引脚驱动为高电平之后，便会断开智能下拉电阻，以防止不必要的功率损耗。 TPS22919 负载开关也是自保护的，这意味着它可以保护自己免受器件输出上短路事件的影响。它还具有热关断功能，可防止因过热而造成任何损坏。 TPS22919 采用标准SC - 70 封装，工作结温范围为 - 40°C 至125°C。

• 输入工作电压范围 (VIN)：1.6V 至5.5V
• 最大持续电流 (IMAX)：1.5A
• 导通电阻 (RON)：
  • 5V VIN：89mΩ（典型值）
  • 3.6V VIN：90mΩ（典型值）
  • 1.8V VIN：105mΩ（典型值）
• 输出短路保护 (log)：3A（典型值）
• 低功耗：
  • 导通状态 (IQ)：8μA（典型值）
  • 关断状态 (ISD)：2nA（典型值）
• 智能ON 引脚下拉电阻 (RPD)：
  • ON ≥ VH(I0N)：100nA（最大值）
  • ON ≤ V∥ (RPD)：530kΩ（典型值）
• 可限制浪涌电流的慢速导通时序 (tON)：
  • 5.0V 导通时间 (tON)：3.2mV/μs 下为1.95ms
  • 3.6V 导通时间 (tON)：2.7mV/μs 下为1.75ms
  • 1.8V 导通时间 (tON)：1.8mV/μs 下为1.5ms
• 可调节输出放电和下降时间：内部QOD 电阻 = 24Ω（典型值）

• 个人电子产品
• 机顶盒
• 高清电视
• 多功能打印机
