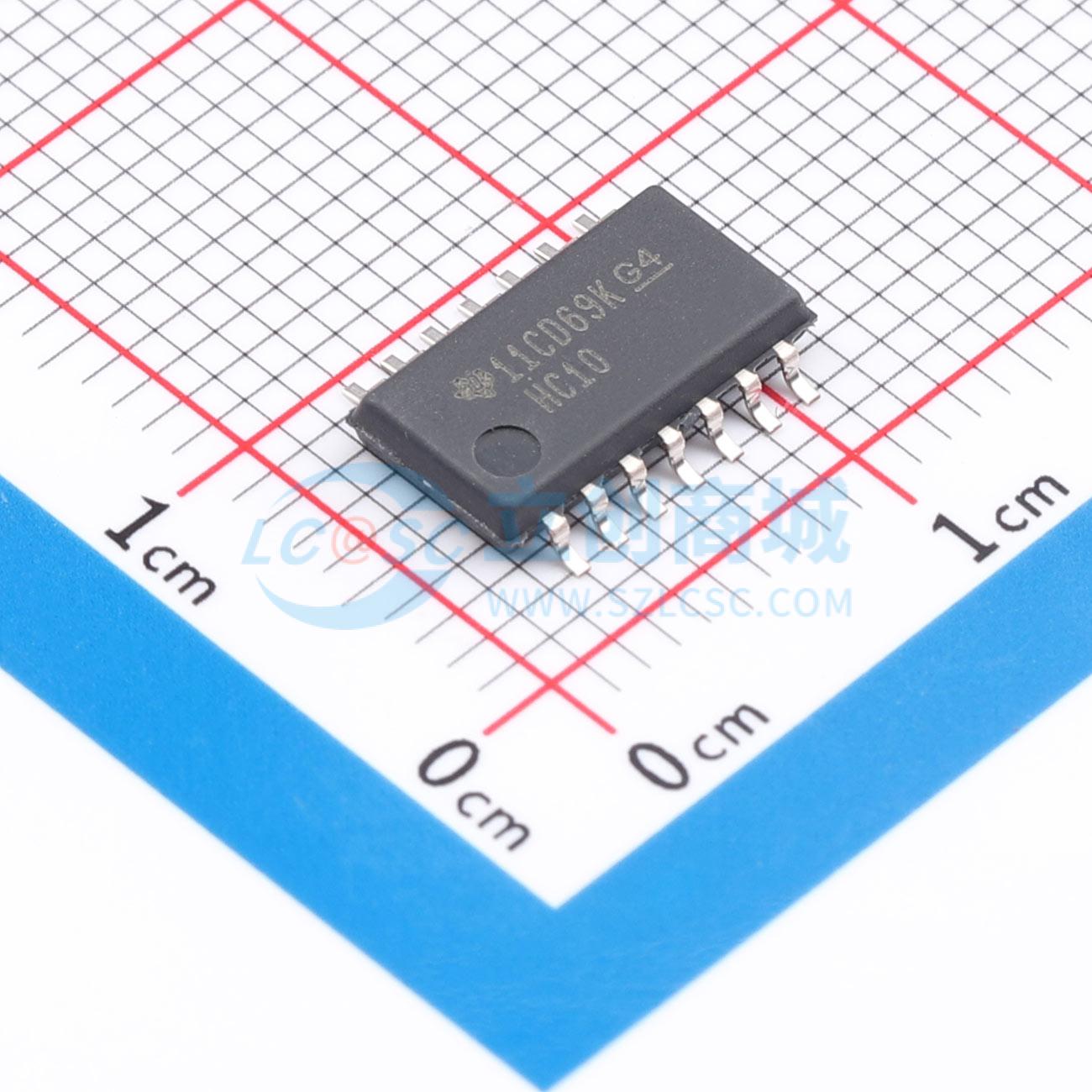

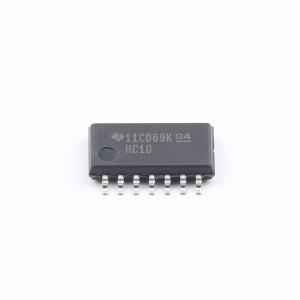

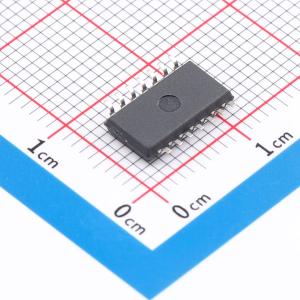

温馨提醒：图片仅供参考，商品以实物为准
SN74HC10NSR
三路3输入与非门
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SN74HC10 3 通道、3 输入、2V 至 6V 5.2 mA 驱动强度 NAND 门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74HC10NSR
- 商品编号
- C2860816
- 商品封装
- SO-14-208mil
- 包装方式
- 编带
- 商品毛重
- 0.350821克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与非门 | |
| 通道数 | 3 | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 20uA | |
| 灌电流(IOL) | 5.2mA | |
| 拉电流(IOH) | 5.2mA |
| 属性 | 参数值 | |
|---|---|---|
| 输入高电平(VIH) | 1.5V；4.2V；3.15V | |
| 输入低电平(VIL) | 1.35V；500mV；1.8V | |
| 输出高电平(VOH) | 5.48V~5.8V；1.9V~1.998V；3.98V~4.3V | |
| 输出低电平(VOL) | 170mV~330mV；150mV~330mV；2mV~100mV | |
| 传播延迟(tpd) | 20ns@6V,50pF | |
| 工作温度 | -40℃~+85℃ | |
| 输入通道数 | 3 |
商品概述
此器件包含三个独立双输入或非门。每个逻辑门以正逻辑执行布尔函数 Y = (A·B·C)（上划线）。
商品特性
- 缓冲输入
- 宽工作电压范围：2V 至 6V
- 宽工作温度范围：-40℃ 至 +85℃
- 支持多达 10 个 LSTTL 负载的扇出
- 与 LSTTL 逻辑 IC 相比，可显著降低功耗
应用领域
- 警报/篡改检测电路
- S-R 锁存器
