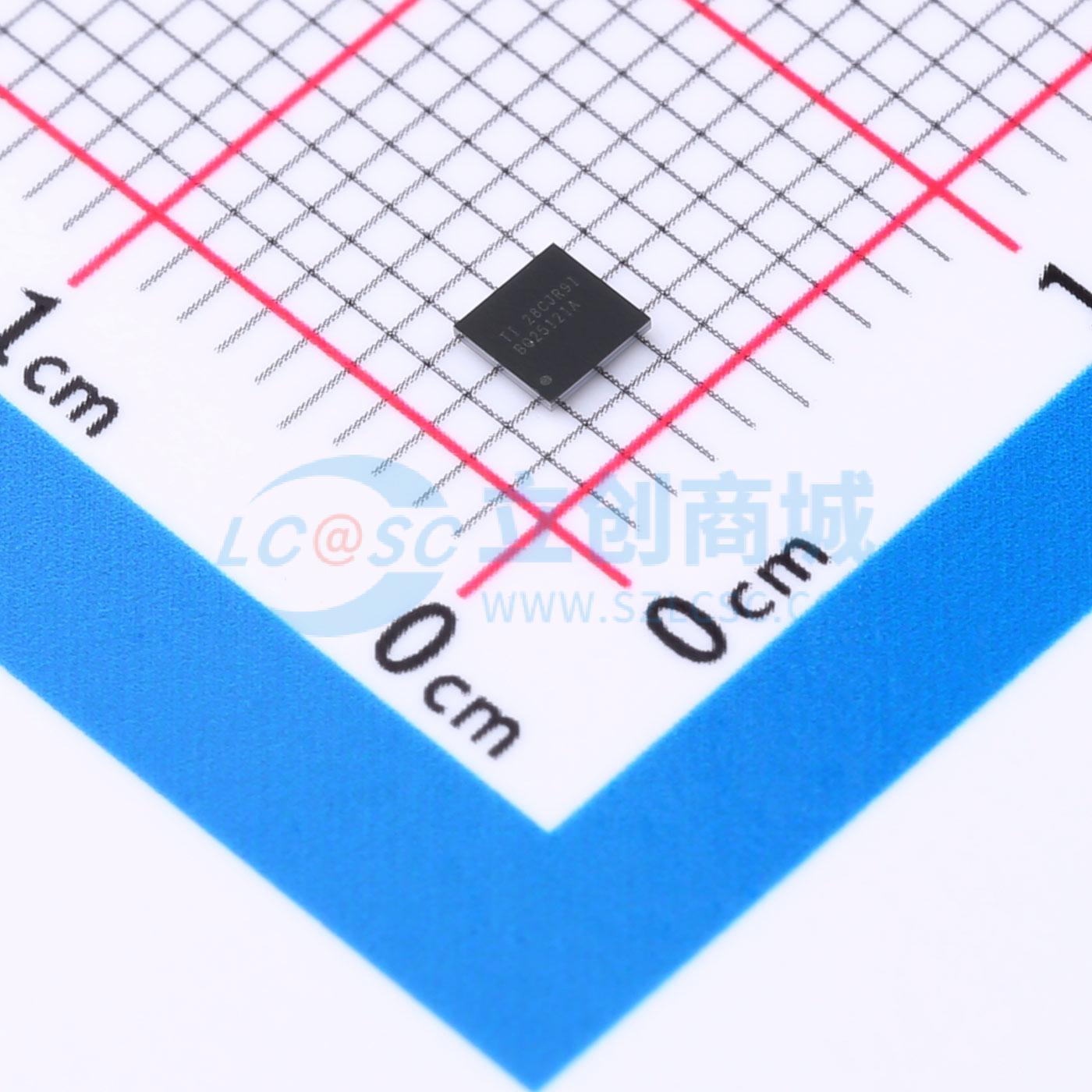

BQ25121AYFPR

BQ25121A是一款高度集成的电池充电管理IC，集成了可穿戴设备的最常用功能：线性充电器、稳压输出、负载开关、手动复位（借助计时器）以及电池电压监测。此集成降压转换器是一款高效、低I₀开关，使用DCS-Control™利用低至10μA的负载电流扩展轻负载效率。运行和关断期间的低静态电流有助于延长电池寿命。该器件支持5mA至300mA的充电电流。输入电流限制、充电电流、降压转换器输出电压、LDO输出电压等参数均可通过I²C接口进行编程。 该器件采用标准锂离子充电曲线分三个阶段对电池进行充电：预充电、恒流和恒压。该器件包含一个基于电压的JEITA兼容电池组热敏电阻监视输入(TS)，可监视电池温度并自动更改充电参数，从而防止电池在超出其安全温度范围的温度下充电。该充电器针对5V USB输入进行了优化，可承受20V线路瞬态电压。降压转换器由输入或电池供电。当处于仅电池模式时，器件可由电压最高达4.65V的电池供电运行。 利用可配置负载开关，器件可断开与不常用器件的连接，从而优化系统。计时器手动复位功能可实现多种优化唤醒和复位的不同配置选项。基于电压的简单监视器为主机提供电池电量信息，在已编程V(BATREG)的60%至100%电量范围内单位增量为2%。

• 延长了系统在充电之后的运行时间
• 可配置的300mA降压稳压器（默认电压2.5V）
• 700nA（典型值）Iq，已启用降压转换器（空载）
• 可配置负载开关或100mA LDO输出（默认启用负载开关）
• 充电电流高达300mA，可实现快速充电
• 电池稳压精度为0.5%（可配置电压范围为3.6V至4.65V，阶跃为10mV）
• 可配置的终止电流低至500μA
• 基于电压的简单电池监视器
• 看门狗计时器已禁用
• 采用小型封装的高度集成解决方案
• 2.5mm x 2.5mm WCSP封装，采用6个外部组件以实现最小尺寸的解决方案
• 通过可调节计时器实现按钮唤醒和复位
• 电源路径管理可用于系统供电和电池充电
• 电源路径管理功能可实现低于50nA的运输模式电池静态电流，以最大程度延长货架存放期
• 电池充电器的工作电压为3.4V - 5.5VIN（5.5V过压保护(OVP)/20V耐压）
• 提供专用于输入电流限制、充电电流、终止电流和状态输出的引脚
• I²C通信控制：充电电压和电流、终止阈值、输入电流限制、VINDPM阈值、定时器选项、负载开关控制、控制故障中断和状态、系统输出电压调节、LDO输出电压调节

• 智能手表及其他可穿戴设备
• 健身配件
• 健康状况监控医疗配件
• 可再充电玩具
