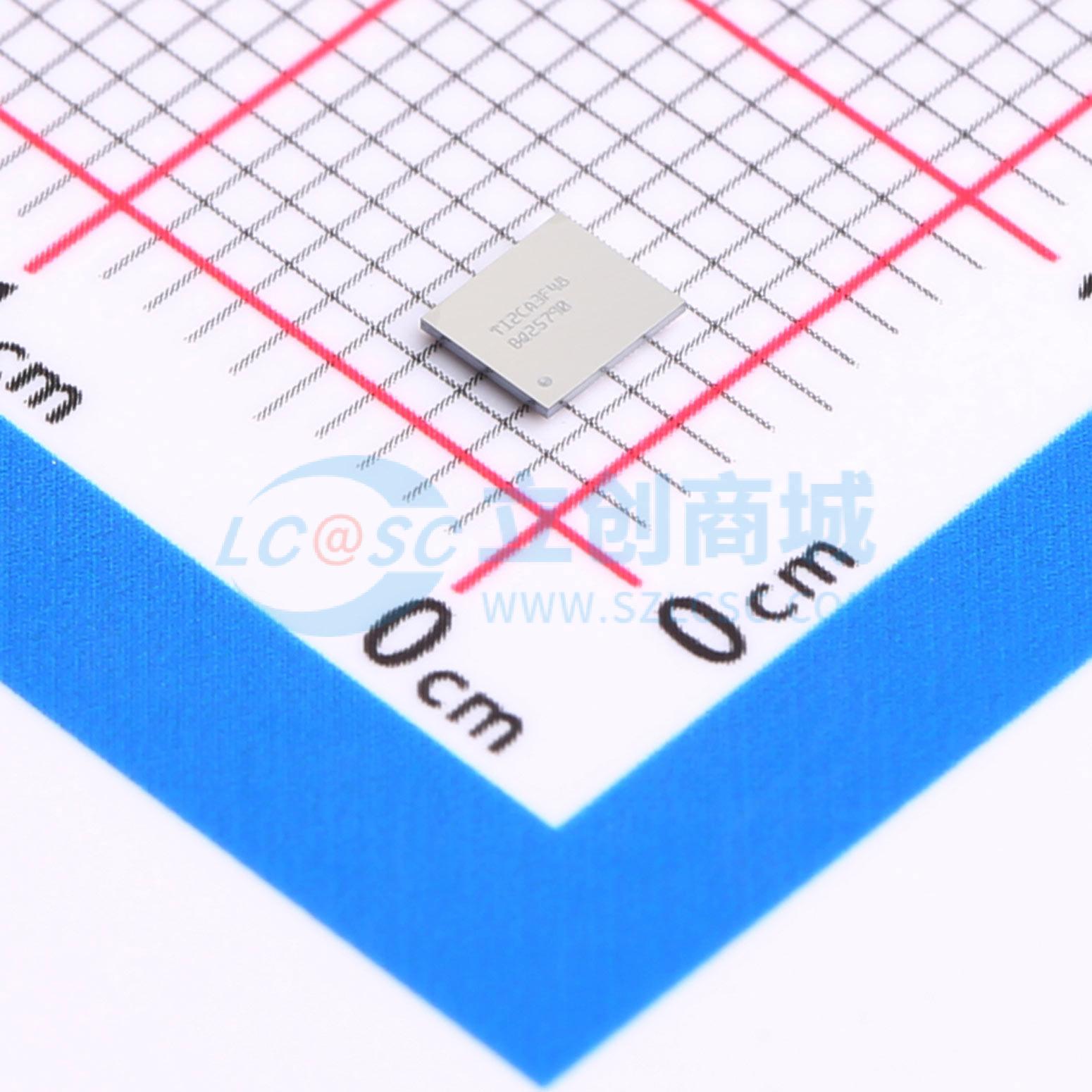

BQ25790YBGR

选择器和USB PD 3.0 OTG输出

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: BQ25790 集成式 NVDC 5A 1 至 4 节开关模式降压/升压电池充电器
品牌名称: TI(德州仪器)
商品型号: BQ25790YBGR
商品编号: C2860895
商品封装: DSBGA-56
包装方式: 编带
商品毛重: 0.05克(g)

商品参数

商品概述

BQ25790 是一款完全集成的开关模式降压 - 升压充电器，适用于 1 - 4 节锂离子电池和锂聚合物电池。该集成包括 4 个开关 MOSFET（Q1、Q2、Q3、Q4）、输入和充电电流检测电路、电池 FET（ΩBAT）以及降压 - 升压转换器的所有环路补偿。它为 USB Type - C 和 USB 电源传输（USB - PD）应用（如智能手机、平板电脑和其他便携式设备）在整个输入电压范围内为电池充电提供了高功率密度和设计灵活性。该充电器支持窄直流电源路径管理，系统电压被调节到略高于电池电压，但不会低于系统最低电压。即使电池完全放电或被移除，系统仍能继续运行。当负载功率超过输入源额定功率时，电池进入补充模式，防止输入源过载和系统崩溃。该器件可通过多种输入源为电池充电，包括传统 USB 适配器、高压 USB PD 适配器和传统桶形适配器。充电器可根据输入电压和电池电压自动将转换器设置为降压、升压或降压 - 升压配置，无需主机控制。双输入源选择器管理来自两个不同输入源的功率流。输入选择由主机通过 I2C 控制，默认源 #1（VAC1）作为主输入，源 #2（VAC2）作为辅助输入。为支持使用可调高压适配器进行快速充电，该器件提供 D + / D - 握手功能。该器件符合 USB 2.0 和 USB 3.0 电源传输规范，具备输入电流和电压调节功能。此外，输入电流优化器（ICO）可检测未知输入源的最大功率点。除了 I2C 主机控制充电模式外，该充电器还支持自主充电模式。上电后，充电器以默认寄存器设置启用充电。该器件无需任何软件干预即可完成充电周期。它检测电池电压并分阶段为电池充电：涓流充电、预充电、恒流（CC）充电和恒压（CV）充电。在充电周期结束时，当恒压阶段的充电电流低于预设限值（终止电流）时，充电器自动停止充电。当充满电的电池电压降至再充电阈值以下时，充电器将自动启动另一个充电周期。在没有输入源的情况下，该器件支持 USB 即插即用（OTG）功能，可使电池放电，在 VBUS 上产生 2.8V ~ 22V 可调电压，步长为 10mV。

商品特性

适用于 1 - 4 节电池的高效同步开关模式降压 - 升压充电器
750kHz 和 1.5MHz 可编程开关频率
针对 2 节电池充电进行效率优化，在 3A 充电电流下，9V 输入时效率为 96.5%，15V 输入时效率为 94.5%
充电电流高达 5A，分辨率为 10mA
支持广泛的输入源
3.6V 至 24V 宽输入工作电压范围，绝对最大额定值为 30V
最大功率跟踪，VINDPM 高达 22V，IINDPM 高达 3.3A
检测 USB BC1.2、SDP、CDP、DCP、HVDCP 和非标准适配器
双输入电源复用控制器用于源选择
高度集成
四个开关 MOSFET 和 BATFET
输入电流和充电电流检测
窄直流（NVDC）电源路径管理
由电池为 USB 端口供电（USB OTG）
2.8V 至 22V OTG 输出电压，分辨率为 10mV，支持 USB - PD PPS
OTG 输出电流调节高达 3.32A，分辨率为 40mA
低电池静态电流
仅电池供电时典型值为 21μA
充电器关机模式下典型值为 600nA
高精度
2 节电池充电电压调节精度为 ±0.5%
充电电流调节精度为 ±5%
输入电流调节精度为 ±5%
安全性
热调节和热关断
输入/电池过压保护（OVP）和过流保护（OCP）
转换器 MOSFET 过流保护
充电安全定时器
封装：56 引脚 2.9mm × 3.3mm WCSP

应用领域

智能手机
平板电脑
无人机
无线扬声器
数码相机
移动打印机
电子销售点（EPOS）

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	3.6V~24V
	最大充电电流	5A
	充电饱和电压	-
	放电截止电压	-
	电池类型	锂电池

	属性	参数值
	电池节数	1~4
	工作温度	-40℃~+85℃
	电池温度检测	支持
	0V电池充电	支持
	静态电流(Iq)	21uA
	接口类型	I2C
