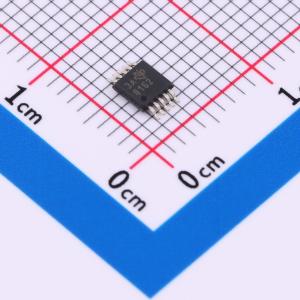

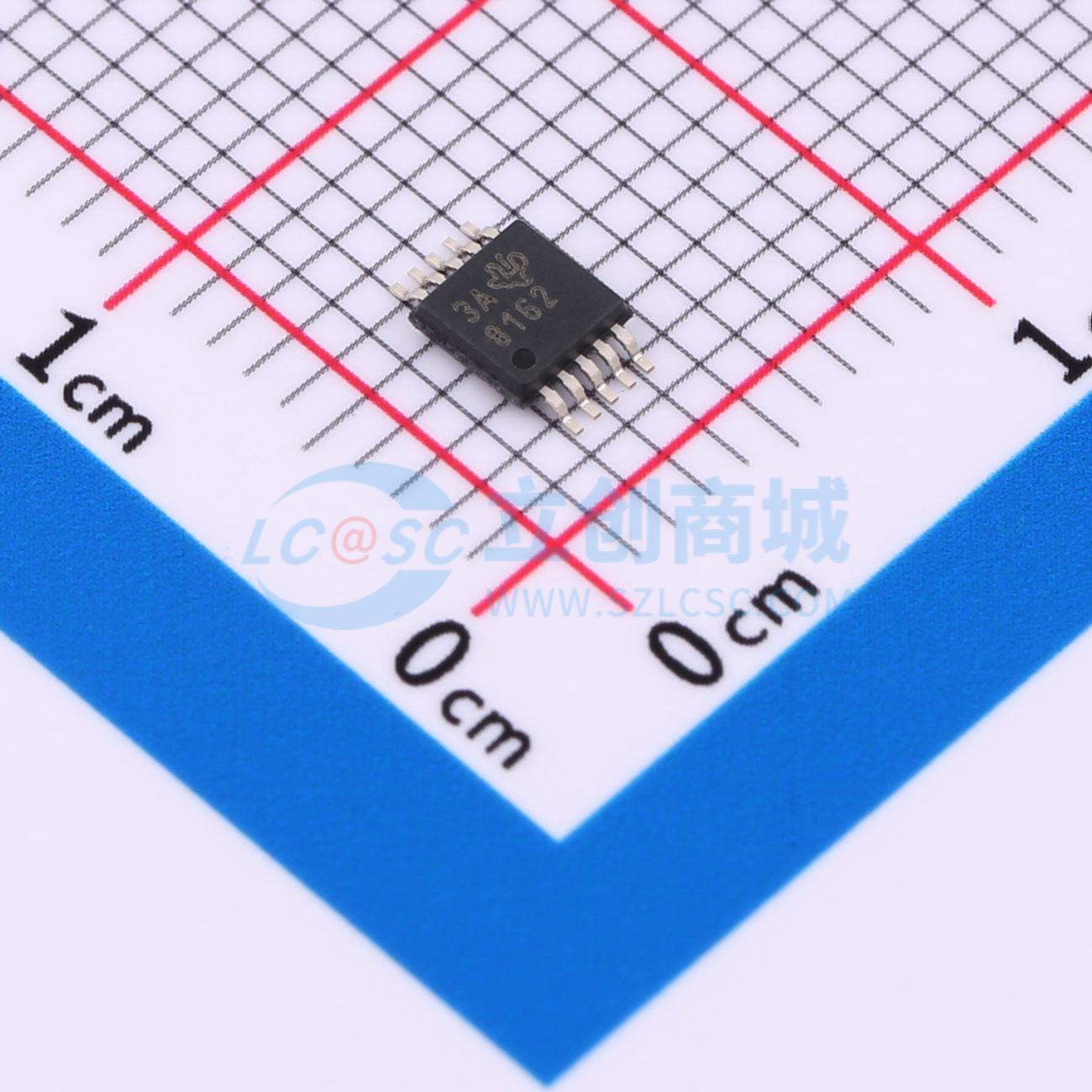

DAC8162SDGSR

DAC756x、DAC816x和DAC856x器件分别为低功耗、电压输出、双通道、16位、14位和12位的数模转换器（DAC）。这些器件包含一个2.5V、4ppm/℃的内部基准源，可提供2.5V或5V的满量程输出电压范围。内部基准源的初始精度为±5mV，可在VREFIN/VREFOUT引脚提供或吸收高达20mA的电流。

这些器件具有单调性，可提供出色的线性度，并将不期望的码间瞬态电压（毛刺）降至最低。它们采用通用的三线串行接口，时钟速率最高可达50MHz。该接口与标准SPI、QSPI、Microwire和数字信号处理器（DSP）接口兼容。DACxx62器件集成了上电复位电路，可确保DAC输出上电并保持在零刻度，直到向器件写入有效代码；而DACxx63器件同样在上电时处于中间刻度。这些器件具备掉电功能，在5V电压下，可将电流消耗降至典型值550nA。低功耗、内部基准源和小尺寸封装使这些器件非常适合便携式电池供电设备。

DACxx62器件彼此之间可直接替换且功能兼容，DACxx63器件也是如此。整个系列产品提供MSOP - 10和SON - 10封装。

• 相对精度：
  • DAC756x（12位）：0.3 LSB INL
  • DAC816x（14位）：1 LSB INL
  • DAC856x（16位）：4 LSB INL
• 毛刺脉冲：0.1 nV - s
• 双向基准源：输入或2.5V输出
• 默认输出禁用
• ±5mV初始精度（最大值）
• 4ppm/℃温度漂移（典型值）
• 10ppm/℃温度漂移（最大值）
• 20mA灌电流和拉电流能力
• 低功耗：4mW（典型值，5V AVDD，包括内部基准源电流）
• 宽电源电压范围：2.7V至5.5V
• 50MHz SPI，带施密特触发输入
• LDAC和CLR功能
• 具备轨到轨操作的输出缓冲器
• 封装：WSON - 10（3mm×3mm）、VSSOP - 10
• 温度范围：-40℃至125℃

• 便携式仪器
• PLC模拟输出模块
• 闭环伺服控制
• 压控振荡器调谐
• 数据采集系统
• 可编程增益和失调调整
