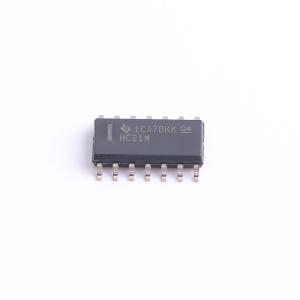

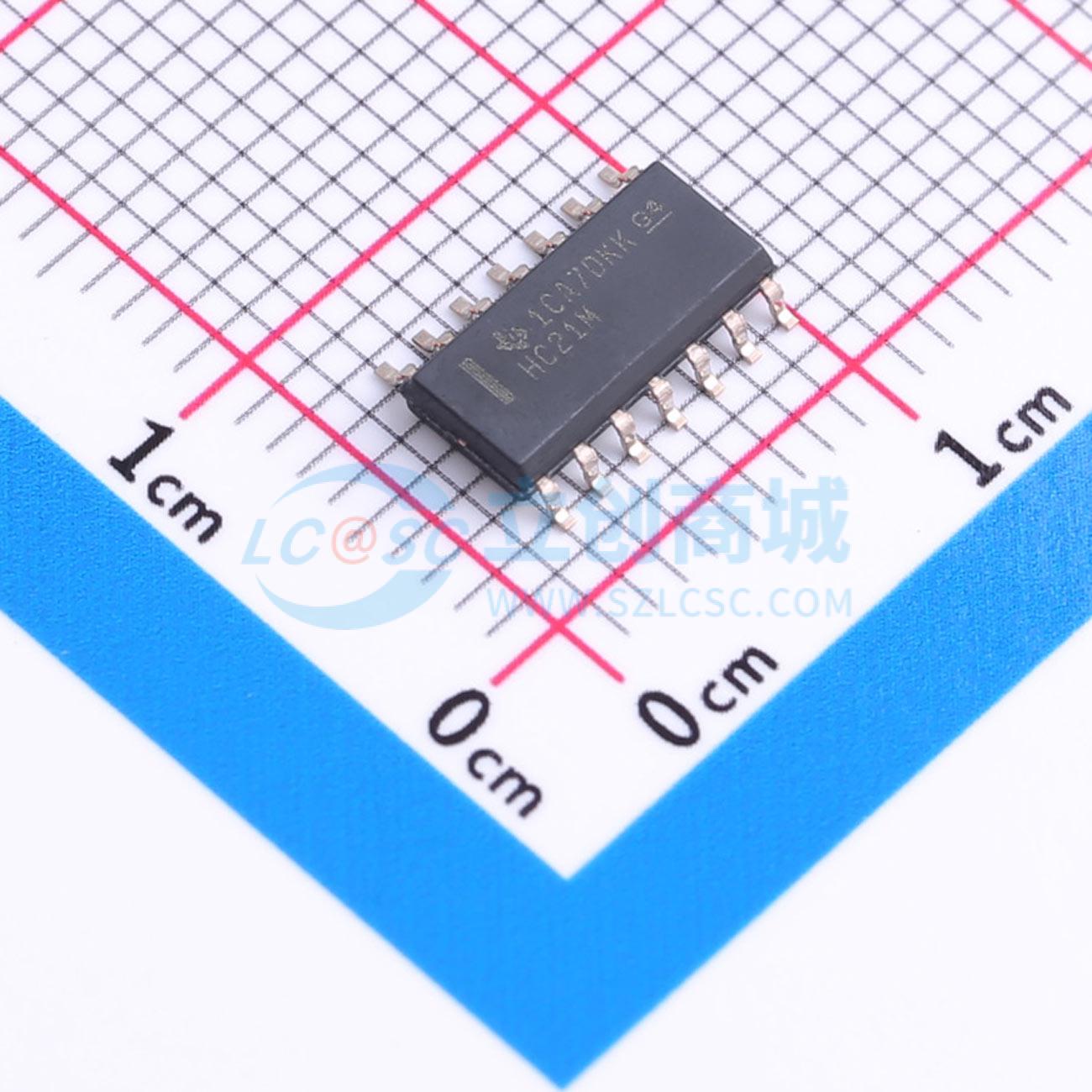

CD74HC21M96
CDx4HC21双路4输入与门
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CD74HC21 2 通道、4 输入、2V 至 6V 5.2 mA 驱动强度与门
- 品牌名称
- TI(德州仪器)
- 商品型号
- CD74HC21M96
- 商品编号
- C2860637
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 0.34克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与门 | |
| 通道数 | 2 | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 40uA | |
| 灌电流(IOL) | - | |
| 拉电流(IOH) | - |
| 属性 | 参数值 | |
|---|---|---|
| 输入高电平(VIH) | 1.5V~4.2V | |
| 输入低电平(VIL) | 0V~1.8V | |
| 输出高电平(VOH) | 3.84V~5.9V | |
| 输出低电平(VOL) | 100mV~400mV | |
| 系列 | - | |
| 传播延迟(tpd) | 110ns@2V,50pF | |
| 工作温度 | -55℃~+125℃ |
商品概述
该器件包含两个独立的 4 输入与门。每个逻辑门以正逻辑执行布尔函数 Y = A 与 B 与 C 与 D。
商品特性
- 缓冲输入宽工作电压范围：2V 至 6V
- 宽工作温度范围： -55℃ 至 +125℃
- 支持多达 10 个 LSTTL 负载的扇出
- 与 LSTTL 逻辑 IC 相比，可显著降低功耗
应用领域
- 将电源正常信号进行结合
- 使能数字信号
- 直接控制电机控制器的RESET引脚
- 结合四个独立的复位信号为一个激活低电平复位信号
