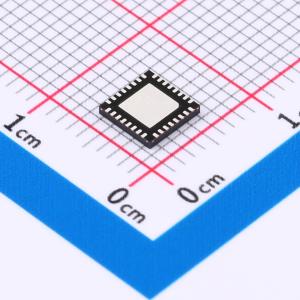

温馨提醒：图片仅供参考，商品以实物为准

LM5119PSQE/NOPB

宽输入范围双路同步降压控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM5119 5.5V 至 65V 宽输入电压、电流模式双通道同步降压控制器
品牌名称: TI(德州仪器)
商品型号: LM5119PSQE/NOPB
商品编号: C2860647
商品封装: WQFN-32-EP(5x5)
包装方式: 编带
商品毛重: 0.09克(g)

商品参数

商品概述

LM5119 器件是一款双路同步降压控制器，适用于高压电源或变化范围较大的输入电源的降压稳压器应用。此控制方法基于采用仿真电流斜坡的电流模式控制。电流模式控制可提供内部线路前馈、逐周期电流限制和简化的环路补偿。通过使用仿真电流斜坡可降低脉宽调制电路的噪声灵敏度，从而对高输入电压应用中所需的极小占空比进行可靠控制。开关频率可设定在50kHz 至750kHz 范围内。LM5119 器件可驱动支持自适应死区时间控制的外部高侧和低侧NMOS 功率开关。用户可选二极管仿真模式可实现断续模式运行，从而提高轻负载条件下的效率。凭借高压偏置稳压器以及自动切换至外部偏置的功能，可以进一步提高效率。其他功能包括：热关断、频率同步、逐周期和断续模式电流限制以及可调节线路欠压锁定。该器件采用功耗增强型32 引脚无引线WQFN 封装，并且配有利于散热的外露芯片连接焊盘。

商品特性

仿真峰值电流模式控制
宽工作电压范围（5.5V 至65V）
可轻松配置为双路输出或交错单路输出
稳健耐用的3.3A 峰值栅极驱动
开关频率最高可通过编程设定为750kHz
可选二极管仿真模式
可编程输出（基准电压为0.8V）
精度为1.5%的基准电压
可编程电流限制
断续模式过载保护
可编程软启动
可编程线路欠压锁定
自动切换至外部偏置电源
通道2 使能逻辑输入
热关断
32 引脚超薄型四方扁平无引线(WQFN) 封装

应用领域

工业DC-DC 电机驱动器
电信：服务器和路由器

优惠活动

购买数量

(250个/圆盘，最小起订量 1 个)

个

起订量：1 个250个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	5.5V~65V
	输出电压	-
	输出电流	-
	开关频率	50kHz~750kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	2
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	外置
	输出类型	可调
