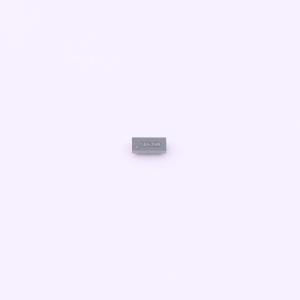

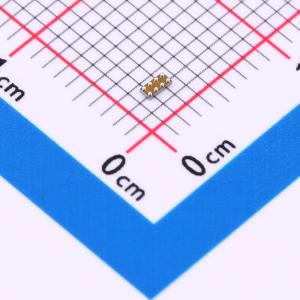

温馨提醒：图片仅供参考，商品以实物为准
TS5A6542YZPR
0.75-Ω SPDT 模拟开关，带输入逻辑电平转换
- 描述
- 单刀双掷 (SPDT) 模拟开关，设计用于 2.25 V 至 5.5 V 的工作电压。具有低导通电阻，良好的通道间导通电阻匹配。
- 品牌名称
- TI(德州仪器)
- 商品型号
- TS5A6542YZPR
- 商品编号
- C2860655
- 商品封装
- DSBGA-8
- 包装方式
- 编带
- 商品毛重
- 0.011克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 2:1 | |
| 通道数 | 1 | |
| 工作电压 | 2.25V~5.5V | |
| 导通时间(ton) | 25ns |
| 属性 | 参数值 | |
|---|---|---|
| 导通电阻(Ron) | 750mΩ | |
| 关闭时间(toff) | 20ns | |
| 工作温度 | -40℃~+85℃ | |
| 带宽 | 43MHz |
商品概述
一款单刀双掷（SPDT）模拟开关，设计工作电压范围为2.25 V至5.5 V。该器件具有低导通电阻，通道间导通电阻匹配性极佳，具备先断后通功能，可防止信号从一条路径切换到另一条路径时出现信号失真。该器件总谐波失真（THD）性能出色，功耗极低。这些特性使该器件适用于便携式音频应用。该器件有一个独立的逻辑电源引脚（V₁₀），其工作电压范围为1.65 V至1.95 V。V₁₀为控制电路供电，使器件能够由1.8 V信号控制。
商品特性
- 规定的先断后通切换
- 低导通电阻（最大0.75 Ω）
- 控制输入参考V₁₀
- 低电荷注入
- 出色的导通电阻匹配性
- 低总谐波失真（THD）
- 2.25 V至5.5 V电源（V₊）
- 1.65 V至1.95 V逻辑电源（V₁₀）
- 闩锁性能符合JESD 78 II类标准，超过100 mA
- 静电放电（ESD）性能按照JESD 22标准测试
- 4000 V人体模型（A114 - B，II类）
- 1000 V带电器件模型（C101）
- 400 V机器模型（A115 - A）
- COM端口到地的人体模型静电放电为8000 V（A114 - B，II类）
- ±15 kV接触放电（IEC 61000 - 4 - 2）
应用领域
- 手机
- 个人数字助理（PDA）
- 便携式仪器
