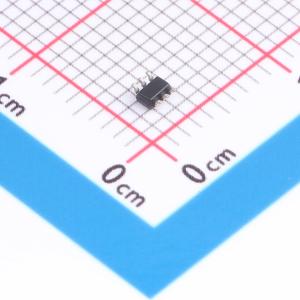

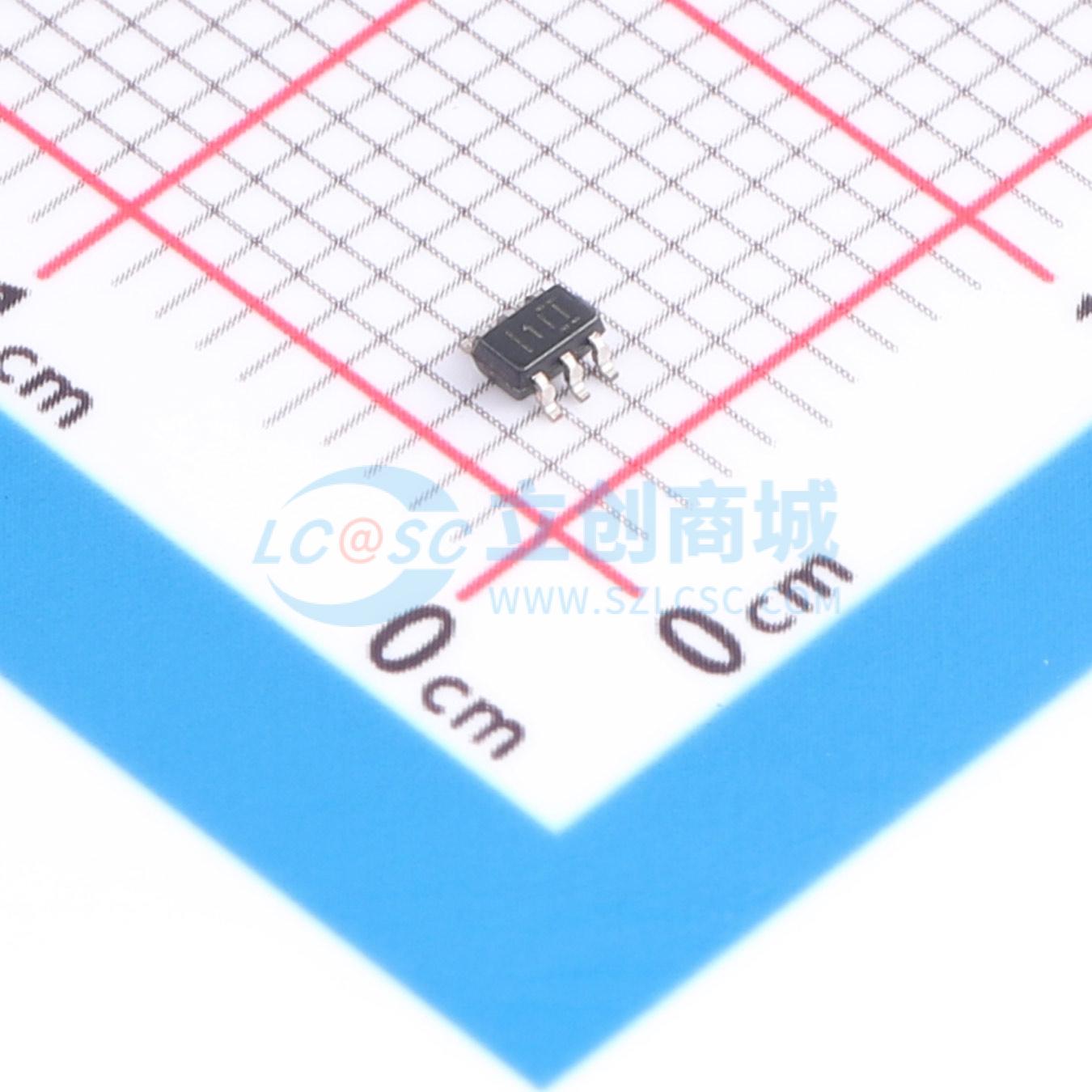

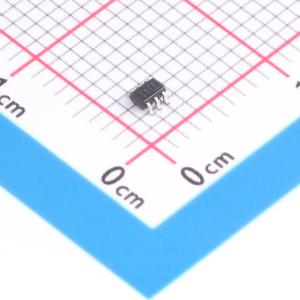

TMUX4157NDCKR

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TMUX4157N 输入切换时无过冲的 2Ω 低 RON、-12V、2:1 (SPDT) 通用开关
品牌名称: TI(德州仪器)
商品型号: TMUX4157NDCKR
商品编号: C2861233
商品封装: SC-70-6
包装方式: 编带
商品毛重: 0.052444克(g)

商品参数

商品概述

TMUX4157N 是一款仅支持负电源轨的通用 2:1 单极双投 (SPDT) 开关。电源电压范围为 -4V 至 -12V，而且该器件可在源极 (Sx) 和漏极 (D) 引脚上支持从 GND 到 VSS 范围的双向模拟和数字信号。选择引脚 (SEL) 的状态决定连接到漏极引脚的源极引脚。

虽然在电源引脚和信号路径上支持负电压，但逻辑输入引脚却通过正电压进行控制，以实现与典型控制逻辑电路（比如 GPIO 信号）的连接。逻辑输入引脚具有兼容 1.8V 逻辑电平的阈值，并可在高达 5.5V 的电压下运行以增加系统灵活性。失效防护逻辑电路允许先在控制引脚上施加电压，然后在电源引脚上施加电压，从而保护器件免受潜在的损害。

快速转换时间和通过开关的持续高电流使 TMUX4157N 非常适合需要在两个不同的电压输入之间快速切换的系统应用。

商品特性

负电压支持：-4V 至 -12V
轨到轨运行
双向信号路径
兼容 1.8V 逻辑电平
失效防护逻辑
持续高电流支持：150mA
低导通电阻：1.8Ω
-55°C 至 +125°C 工作温度
先断后合开关
ESD 保护 HBM：2000V

应用领域

模拟和数字开关
GaN 功率放大器栅极开关
远程射频单元 (RRU)
有源天线系统 mMIMO (AAS)
基带单元 (BBU)
无线通信测试

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交5单

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	2:1
	通道数	1
	工作电压	-12V~-4V
	导通时间(ton)	210ns
	导通电阻(Ron)	1.8Ω

	属性	参数值
	关闭时间(toff)	210ns
	工作温度	-55℃~+125℃
	导通电容(Con)	20pF
	带宽	340MHz
	传播延迟(tpd)	2ns
