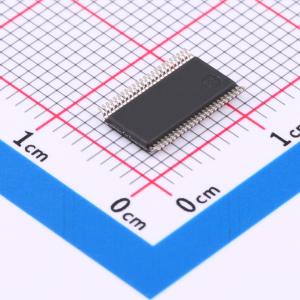

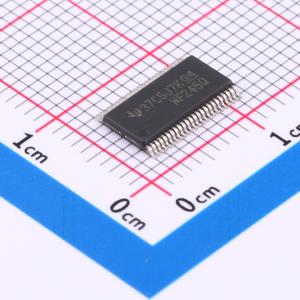

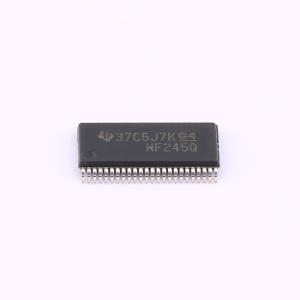

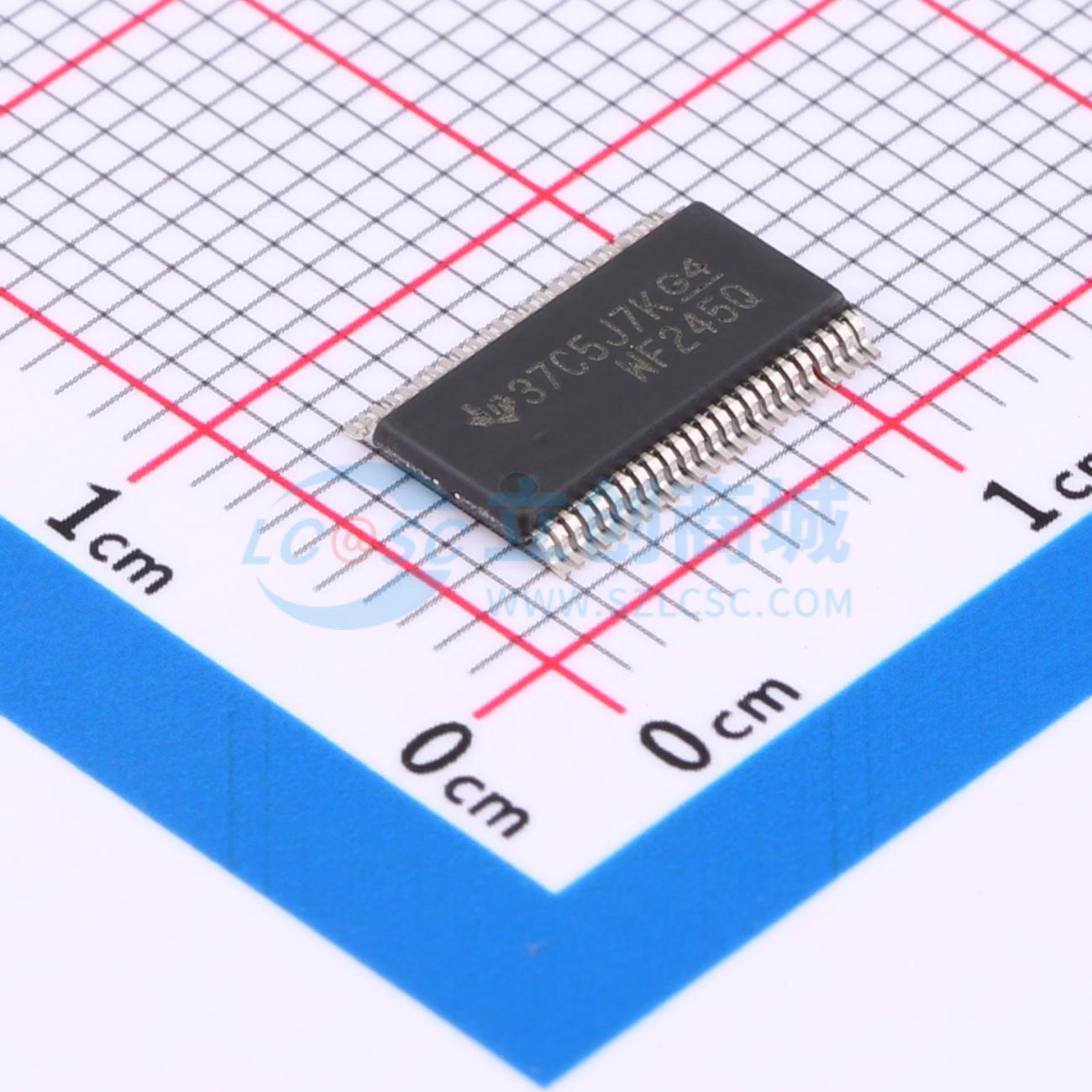

CAVC16T245QDGVRQ1

SN74AVC16T245-Q1是一款采用两个独立可配置电源轨的16位同相总线收发器。SN74AVC16T245-Q1经过优化，可在VCCA或VCCB设置为1.4V至3.6V范围内时正常运行，也可在VCCA或VCCB低至1.2V的情况下正常运行。A端口旨在跟踪VCCA，VCCA电源电压为1.2V至3.6V。B端口旨在跟踪VCCB，VCCB电源电压为1.2V至3.6V。因此可在1.2V、1.5V、1.8V、2.5V和3.3V电压节点之间进行通用的低电压双向转换。 SN74AVC16T245-Q1旨在实现数据总线间的异步通信。根据方向控制(DIR)输入上的逻辑电平，此器件将数据从A总线发送至B总线，或者将数据从B总线发送至A总线。输出使能(OE)输入可用于禁用输出，这样可有效隔离总线。 SN74AVC16T245-Q1设计成控制引脚（1DIR、2DIR、1OE和2OE）由VCCA供电。 该器件完全适合使用Ioff的局部省电应用。Ioff电路可禁用输出，以防在器件省电模式时电流回流对器件造成损坏。 VCC隔离特性可确保只要有任何一个VCC输入接地(GND)，则两个端口均处于高阻抗状态。 为了确保上电或下电期间的高阻抗状态，OE必须通过一个上拉电阻器连接至VCC；该电阻器的最小阻值由驱动器的电流灌入能力来决定。

• 符合汽车应用要求，具有符合AEC - Q100标准的下列特性
• 器件温度等级1：-40℃至125℃环境工作温度范围
• 器件HBM ESD分类等级H3B(JESD22A114 - A)
• 器件CDM ESD分类等级C5(JESD22C101)
• 控制输入电平VIH / VIL以VCCA电压为基准
• VCC隔离特性
• 若任何一个VCC输入接地(GND)，则两个端口均处于高阻抗状态
• 完全可配置的双轨设计，支持各个端口在1.2V至3.6V的整个电源电压范围内运行
• Ioff支持局部省电模式运行
• I/O可承受4.6V的电压
• 最大数据速率：
  • 380Mbps（1.8V至3.3V转换）
  • 200Mbps（<1.8V至3.3V转换）
  • 200Mbps（转换至2.5V或1.8V）
  • 150Mbps（转换至1.5V）
  • 100Mbps（转换至1.2V）
• 门锁性能超过100mA，符合JESD78 II类规范的要求

• 远程信息处理
• 仪表组
• 音响主机
• 导航系统
