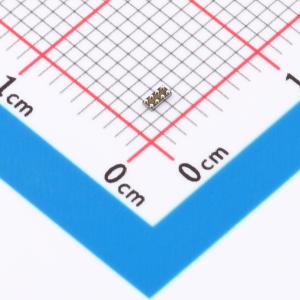

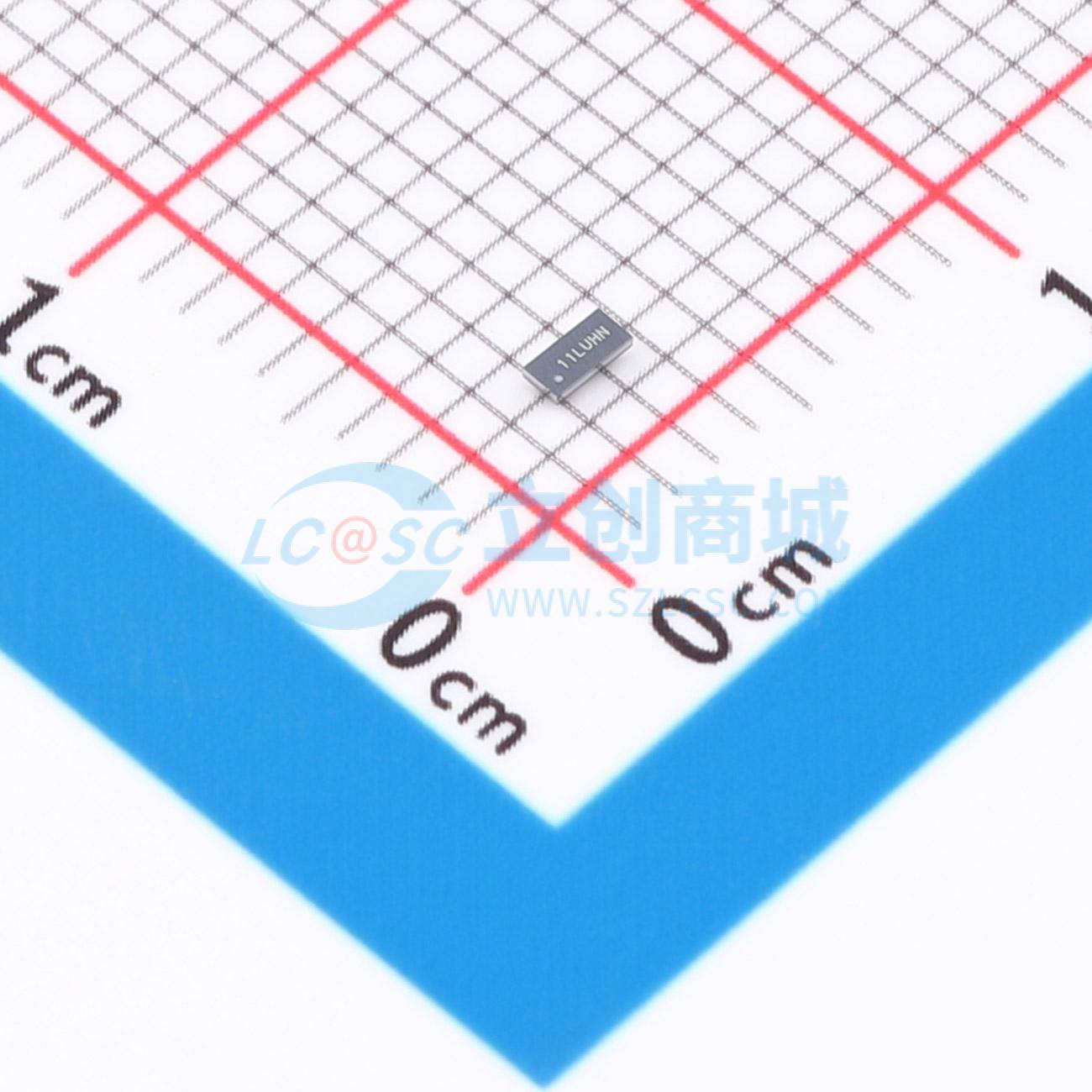

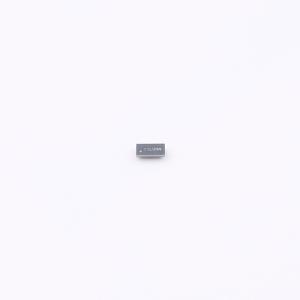

SN74AUC2G86YZPR

双2输入异或门

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74AUC2G86 2 通道、2 输入、0.8V 至 2.7V 高速 XOR（异或）门
品牌名称: TI(德州仪器)
商品型号: SN74AUC2G86YZPR
商品编号: C2860531
商品封装: DSBGA-8
包装方式: 编带
商品毛重: 0.021698克(g)

商品参数

	属性	参数值
	输入低电平(VIL)	0V~700mV
	输出高电平(VOH)	800mV；1V；550mV；1.2V；1.8V
	输出低电平(VOL)	600mV；300mV；400mV；450mV；250mV
	系列	74AUC系列
	传播延迟(tpd)	1.7ns@1.8V
	工作温度	-40℃~+85℃
	每门输入数量	2
	功能特性	局部关断模式；过压容忍输入

商品概述

型号SN74AUC2G86是一款双2输入异或门，可在0.8V~2.7V电源电压下工作，专门设计用于1.65V~1.95V电源电压工作，采用正逻辑实现Y = A ⊕ B或Y = 非A B + A非B的布尔功能，NanoFree封装技术以裸片作为封装。该器件针对部分掉电应用进行了全规格设计，Ioff电路可禁用输出，避免器件掉电时产生破坏性回流电流。

商品特性

提供NanoFree封装选项
针对1.8V工作进行优化，具备3.6V I/O容限，支持混合模式信号工作
支持Ioff部分掉电模式操作
支持低于1V电压下工作
在1.8V电压下最大传输延迟tpd为1.7ns
低功耗，最大电源电流Icc为10μA
1.8V电压下输出驱动能力为±8mA
闩锁性能符合JESD 78 II类标准，超过100mA
静电放电保护符合JESD 22标准，人体模型可达2000V，机器模型可达200V，带电器件模型可达1000V
所有未使用的输入必须接Vcc或GND以保证器件正常工作

应用领域

用作真/补码单元：一个输入为低电平时，另一个输入信号在输出端以原码形式输出；一个输入为高电平时，另一个输入信号在输出端以反码形式输出
用作逻辑恒等单元：所有输入逻辑电平相同时输出为低电平
用作偶校验单元：当偶数个输入（0或2个）激活时输出为低电平
用作奇校验单元：当奇数个输入（仅2个输入中的1个）激活时输出为高电平
各类异或逻辑相关应用

	属性	参数值
	商品目录	逻辑门
	逻辑类型	异或门
	门电路数量	2
	工作电压	800mV~2.7V
	静态电流(Iq)	10uA
	灌电流(IOL)	9mA
	拉电流(IOH)	9mA
	输入高电平(VIH)	1.7V
