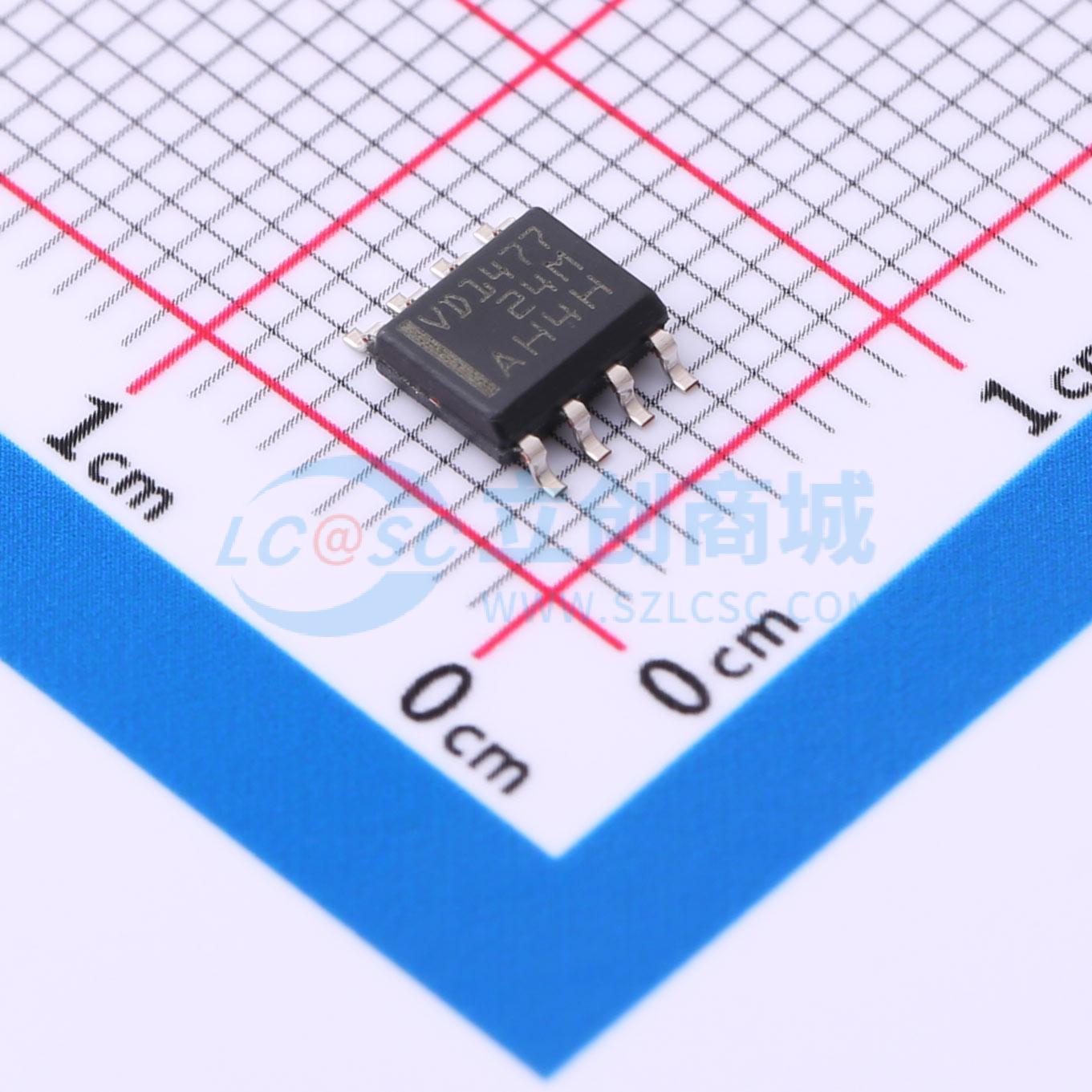

SN65HVD1477DR

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SN65HVD1477 3.3V、全双工 RS-485、16kV IEC ESD、50Mbps 数据速率，无使能功能
品牌名称: TI(德州仪器)
商品型号: SN65HVD1477DR
商品编号: C2860539
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.1克(g)

商品参数

商品概述

SN65HVD147x系列全双工收发器特有RS - 485产品组合中最高的静电放电(ESD)保护，从而支持±16kVIEC61000 - 4 - 2接触放电和大于±30kV的人体放电模式(HBM)ESD保护。这些RS - 485收发器具有稳健耐用的3.3V驱动器和接收器，并且采用标准小外形尺寸集成电路(SOIC)以及小型表面贴装小外形尺寸(MSOP)封装。SN65HVD147x器件的较大接收器滞后提供对传导差分噪声的抗扰度，并且较宽工作温度范围可保证器件在恶劣工作环境中实现稳定。

这些器件的每一个都组装有一个差分驱动器和一个差分接收器，这两个器件由一个3.3V单电源供电运行。每个驱动器和接收器都具有用于全双工总线通信设计的独立输入和输出引脚。这些器件均具有宽共模电压范围，因此非常适合长电缆上的多点应用。

SN65HVD1471，SN65HVD1474和SN65HVD1477器件无需外部使能引脚即可完全启用。

SN65HVD1470，SN65HVD1473和SN65HVD1476器件具有高电平有效驱动器使能和低电平有效接收器使能。禁用驱动器和接收器可实现少于5uA的低待机电流。

这些器件额定运行温度范围为 - 40°C至125°C

商品特性

提供1/8单元负载选项
一条总线上多达256个节点
总线I/O保护
±30kV人体放电模式(HBM)保护
±16kVIEC61000 - 4 - 2接触放电
±4kVIEC61000 - 4 - 4快速瞬态突发
扩展的工业温度范围： - 40°C至125°C
用于噪声抑制的较大接收器滞后(70mV)
低功耗
<1.1mA的静态工作电流
低待机电源电流：典型值10nA，低于5μA（最大值）
针对热插拔应用的无干扰加电和断电保护
与3.3V或5V控制器兼容的5V耐压逻辑输入
针对以下信号传输速率进行了优化：400kbps(1470,1471)、20Mbps(1473,1474)、50Mbps(1476,1477)

应用领域

工业自动化
编码器和解码器
楼宇自动化
安全和监控网络
电信

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交12单

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	收发器
	驱动器数	1
	接收器数	1
	工作电压	3V~3.6V
	数据速率	50Mbps

	属性	参数值
	节点数	96
	静电保护	±30kV
	工作温度	-40℃~+125℃
	静态电流	1.1mA
	通讯模式	全双工
