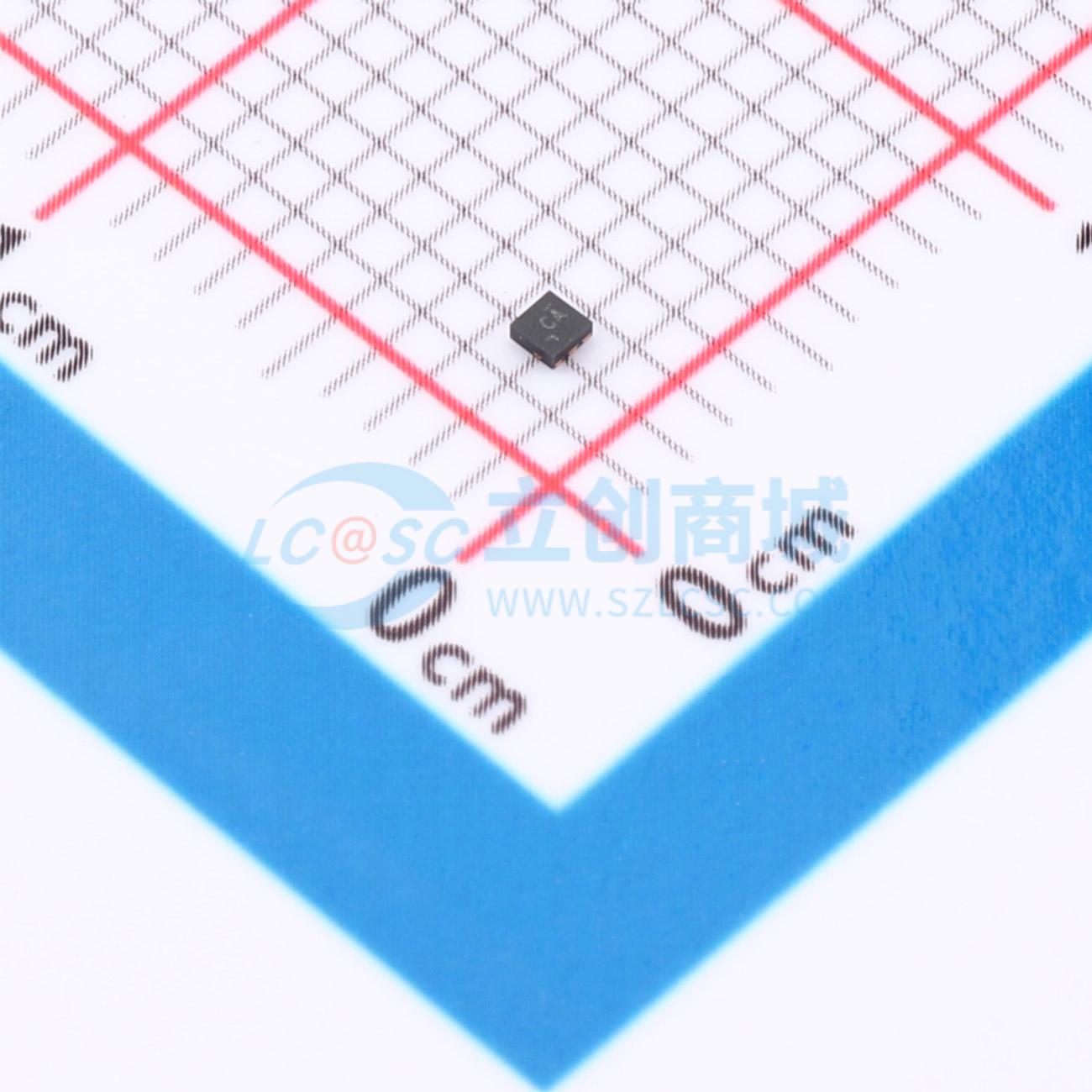

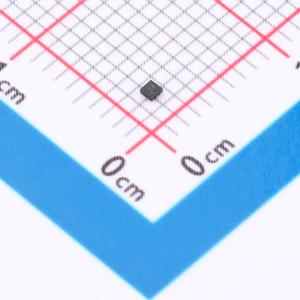

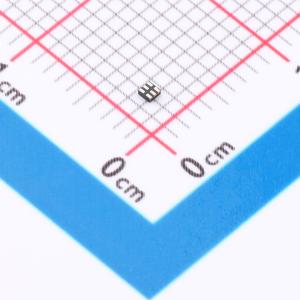

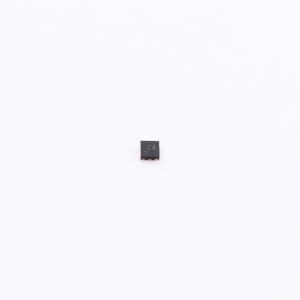

温馨提醒：图片仅供参考，商品以实物为准
SN74LVC1G00DSFR
单2输入正与非门，支持5V Vcc操作，低静态功耗，有多种封装形式，具备热插拔、部分掉电模式和反驱动保护功能
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74LVC1G00 单路 2 输入、1.65V 至 5.5V 与非门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LVC1G00DSFR
- 商品编号
- C2860522
- 商品封装
- SON-6(1x1)
- 包装方式
- 编带
- 商品毛重
- 0.0844克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与非门 | |
| 通道数 | 1 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 10uA | |
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | 32mA | |
| 输入高电平(VIH) | 1.7V~2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 700mV~800mV | |
| 输出高电平(VOH) | 2.4V；3.8V；1.9V；2.3V；1.2V | |
| 输出低电平(VOL) | 450mV；550mV；300mV；400mV | |
| 系列 | 74LVC系列 | |
| 传播延迟(tpd) | 4.3ns@5V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 输入通道数 | 2 | |
| 功能特性 | 局部关断模式；过压容忍输入；带电插入保护；后驱动保护 |
